Датчик распределительного вала (ДРВ) — ключевой элемент системы управления двигателем ВАЗ-2114, отвечающий за определение положения распредвала и синхронизацию работы двигателя. Неисправность ДРВ может вызвать потерю мощности, нестабильный холостой ход и повышенный расход топлива. В статье рассмотрим основные признаки выхода из строя датчика распредвала, что поможет владельцам ВАЗ-2114 своевременно диагностировать и устранить неисправности, обеспечивая надежную эксплуатацию автомобиля.
За что отвечает датчик распредвала на ВАЗ-2014, и какие признаки свидетельствуют о его неисправности?
Давайте сначала уточним, для чего предназначено это устройство. Его основной и, по сути, единственной функцией является мониторинг состояния клапанов, которые могут находиться в открытом или закрытом положении. Также стоит отметить, что это устройство часто называют датчиком фаз. Таким образом, оба названия являются корректными. Датчик распредвала устанавливается на автомобили с двигателями «четырнадцатой» серии, а также на 8- и 16-клапанные моторы. Главное различие между этими двигателями заключается в количестве распределительных валов: один для 8-клапанных и два для 16-клапанных.
Принцип работы данного устройства основан на эффекте Холла, что позволяет провести параллель с бесконтактным распределителем зажигания, хотя их функции различаются. Вероятно, многие из вас видели распредвал в реальности или изучали его конструкцию. При этом, конечно, обращали внимание на зубья, которые равномерно расположены по окружности, за исключением одного участка, где отсутствуют два зуба.
Когда этот пропуск оказывается напротив датчика распредвала, поршень первого цилиндра достигает мертвой точки – как верхней, так и нижней. В этот момент на электронный блок управления поступает соответствующий сигнал. В самом ЭБУ заложен определенный алгоритм, который позволяет микроконтроллеру определить положение поршня в первом цилиндре.
На основе полученной информации электронный блок управления регулирует угол зажигания и, при необходимости, вносит в него изменения.
Эксперты отмечают, что неисправность датчика распредвала ВАЗ-2114 может проявляться через несколько характерных признаков. Во-первых, одним из основных симптомов является нестабильная работа двигателя, которая может проявляться в виде перебоев при холостом ходу или потери мощности при ускорении. Во-вторых, владельцы автомобилей часто замечают увеличение расхода топлива, что также может указывать на проблемы с датчиком. Третьим признаком является появление ошибок в системе управления двигателем, что может быть зафиксировано при диагностике. Наконец, эксперты советуют обратить внимание на трудности при запуске двигателя, так как неисправный датчик может затруднять процесс зажигания. Важно своевременно выявлять и устранять эти проблемы, чтобы избежать более серьезных поломок.
Признаки, указывающие на неисправность датчика распредвала
Теперь обсудим, как правильно определить неисправность датчика фаз (ДФ). К основным признакам относятся:
- загорание на приборной панели индикатора Check;
- сбои и ошибки, возникающие во время самодиагностики;
- ухудшение динамических характеристик и снижение мощности;
- рост расхода топлива.
Важно отметить, что эти симптомы могут свидетельствовать о других проблемах. Однако одной из возможных причин является неисправность датчика распредвала. Если после запуска двигателя на панели приборов загорается индикатор Check, а стартер продолжает крутиться несколько секунд, скорее всего, проблема кроется именно в ДФ. Дело в том, что при его неисправности ЭБУ некоторое время ожидает сигнал от датчика распредвала перед тем, как отдать команду на запуск.
Если сигнал от ДФ так и не поступает, электронный блок управления все равно инициирует запуск, основываясь на данных системы зажигания. Проблема с датчиком распредвала также будет отображена на бортовом компьютере, который покажет коды ошибок 0343 или 0340. Эти коды указывают на обрыв цепи датчика или его поломку, что значительно упрощает процесс диагностики.

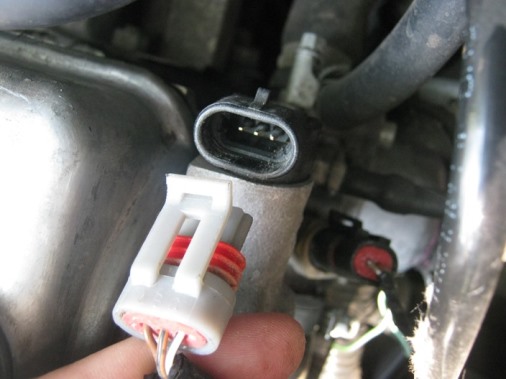

В большинстве случаев неисправность можно выявить с помощью визуального осмотра. На ВАЗ-2114 датчик распредвала расположен рядом с головкой блока цилиндров, вблизи воздушного фильтра. Внимательно проверьте корпус ДФ на наличие механических повреждений, так как их наличие почти всегда указывает на неисправность. Затем осмотрите контакты на предмет влаги, которая может вызвать замыкание и помешать передаче информации на электронный блок управления.
Также проверьте контакты на наличие окисления и ржавчины, которые могут привести к неправильной передаче данных на ЭБУ. Следующий шаг — осмотр проводки. Если обнаружите поврежденные или оборванные провода, замените их и проверьте работу автомобиля. Если проблемы не исчезли, продолжайте поиск неисправностей.
Читайте также:
Признаки неисправности датчика распредвала ВАЗ-2114
Часто возникает ситуация, когда без замены датчика распредвала не обойтись. Эту процедуру можно выполнить самостоятельно, не прибегая к услугам автосервиса. Датчик крепится всего одним болтом, для его снятия потребуется ключ на 10. После откручивания болта аккуратно снимите устройство. Не забудьте закрыть разъем, в который вставляется датчик, чтобы предотвратить попадание грязи или пыли. Чтобы подтвердить свои подозрения, можно установить исправный датчик, например, взятый у знакомых. Если после этого автомобиль заработал нормально, смело отправляйтесь в магазин за новым.
Стоит отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ расположен рядом с распределительным валом, под воздушным коллектором, что усложняет доступ к нему. Для удобства замены рекомендуется предварительно снять решетку радиатора. Датчик крепится двумя болтами, которые проще всего открутить с помощью удлинителя головки. Далее следуйте тому же алгоритму, что и описан выше. Кстати, попробуйте тщательно очистить старый датчик и вернуть его на место. Возможно, он снова заработает исправно. Если это не поможет, придется приобрести новый.
| Признак неисправности | Вероятная причина | Что делать |
|---|---|---|
| Двигатель не заводится или заводится с трудом | Отсутствие сигнала с датчика распредвала | Проверить проводку, контакты, заменить датчик |
| Двигатель глохнет на холостом ходу или при движении | Неправильный сигнал с датчика распредвала | Проверить проводку, контакты, заменить датчик |
| Снижение мощности двигателя, плохая динамика разгона | Неправильное определение положения распредвала | Проверить проводку, контакты, заменить датчик |
| Повышенный расход топлива | Неправильное определение положения распредвала, сбой в работе системы впрыска | Проверить проводку, контакты, заменить датчик, провести диагностику ЭБУ |
| Нестабильная работа двигателя, “троение” | Неправильное определение положения распредвала, сбой в работе системы зажигания | Проверить проводку, контакты, заменить датчик, провести диагностику ЭБУ |
| Горит индикатор “Check Engine” на приборной панели | ЭБУ фиксирует ошибку по датчику распредвала | Считать коды ошибок, проверить проводку, контакты, заменить датчик |
| Посторонние шумы в двигателе (стук, лязг) | В редких случаях, при механическом повреждении датчика или его крепления | Проверить крепление датчика, осмотреть его на предмет повреждений |
| Ошибки P0340, P0341, P0342, P0343 в ЭБУ | Прямое указание на неисправность датчика распредвала или его цепи | Проверить проводку, контакты, заменить датчик |
Интересные факты
Вот несколько интересных фактов о признаках неисправности датчика распредвала на ВАЗ-2114:
-
Симптомы неправильной работы двигателя: Один из основных признаков неисправности датчика распредвала — это нестабильная работа двигателя. Водитель может заметить, что двигатель начинает “троить”, плохо запускается или глохнет на холостых оборотах. Это связано с тем, что датчик распредвала отвечает за синхронизацию работы двигателя и системы зажигания.
-
Ошибка в системе управления двигателем: При неисправности датчика распредвала на приборной панели может загореться индикатор “Check Engine”. Это происходит из-за того, что блок управления двигателем не получает корректные данные о положении распредвала, что приводит к сбоям в работе системы впрыска и зажигания.
-
Проблемы с расходом топлива: Неисправный датчик распредвала может привести к увеличению расхода топлива. Поскольку система управления двигателем не может правильно регулировать подачу топлива, это может вызвать как обогащение, так и обеднение топливной смеси, что негативно сказывается на экономичности автомобиля.
Эти признаки могут помочь водителям своевременно выявить и устранить неисправности, связанные с датчиком распредвала, что в свою очередь улучшит работу двигателя и продлит срок службы автомобиля.
Методы диагностики и проверки работоспособности датчика распредвала
Для диагностики и проверки работоспособности датчика распредвала на автомобиле ВАЗ-2114 существует несколько методов, которые позволяют выявить неисправности и определить, требуется ли замена устройства. Ниже представлены основные подходы к диагностике.
1. Визуальный осмотр
Первым шагом в диагностике датчика распредвала является визуальный осмотр. Необходимо проверить состояние проводки, разъемов и самого датчика. Обратите внимание на наличие механических повреждений, коррозии или загрязнений. Убедитесь, что разъемы надежно соединены и не имеют окисления.
2. Проверка сопротивления
Для проверки работоспособности датчика распредвала можно использовать мультиметр. Сначала необходимо отключить датчик от проводки. Затем с помощью мультиметра измерьте сопротивление между выводами датчика. Для большинства датчиков распредвала нормальное значение сопротивления должно находиться в пределах 500-1000 Ом. Если значение выходит за эти пределы, датчик может быть неисправен.
3. Проверка выходного сигнала
Следующий метод диагностики заключается в проверке выходного сигнала датчика. Для этого необходимо подключить датчик обратно и использовать осциллограф или мультиметр в режиме измерения переменного напряжения. При вращении коленчатого вала (например, с помощью стартера) на выходе датчика должен появляться периодический сигнал. Если сигнал отсутствует или имеет неправильную форму, это может указывать на неисправность датчика.
4. Диагностика с помощью сканера
Современные автомобили, включая ВАЗ-2114, могут быть диагностированы с помощью специального оборудования, такого как диагностический сканер. Подключив сканер к диагностическому разъему автомобиля, можно считать коды ошибок, связанные с работой датчика распредвала. Если в памяти ЭБУ присутствуют ошибки, указывающие на неисправность датчика, это может служить основанием для его замены.
5. Проверка на стенде
Если предыдущие методы не дали четкого результата, можно провести проверку датчика на стенде. Для этого потребуется специализированное оборудование, которое имитирует работу двигателя и позволяет проверить характеристики датчика в различных режимах. Такой метод является наиболее точным, но требует наличия специального оборудования и навыков.
Заключение
Диагностика датчика распредвала ВАЗ-2114 включает в себя несколько методов, каждый из которых позволяет выявить неисправности и оценить работоспособность устройства. Визуальный осмотр, проверка сопротивления и выходного сигнала, использование диагностического сканера и проверка на стенде — все эти методы помогают определить, требуется ли замена датчика. Регулярная диагностика и своевременное обслуживание помогут избежать серьезных проблем с двигателем и обеспечат его надежную работу.
Вопрос-ответ
Как понять, что неисправен датчик распредвала ВАЗ 2114?
Симптомы неисправности датчика распредвала. Если датчик распредвала во время движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина начала двигаться рывками, теряя скорость. При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя.
Как ведет себя машина с неисправным датчиком распредвала?
Неисправность датчика распредвала: признаки. Неустойчивый холостой ход: неисправный датчик распредвала может привести к неустойчивому холостому ходу двигателя или даже к его остановке. Затрудненный запуск двигателя: неисправный датчик распредвала может затруднить запуск двигателя или вызвать проблемы с его заводкой.
Как проверить датчик распредвала на неисправность?
При отсутствии напряжения искать проблему в питающей сети. При наличии напряжения — замерить напряжение между клеммами разъёмов ДПРВ и минусовой клеммой аккумулятора, поднести металлический предмет к сенсору и проверить работу датчика. Если напряжение не меняется, ДПРВ неисправен.
Как ведет себя машина при неисправном датчике?
При неисправном датчике машина может проявлять различные проблемы, такие как неправильная работа двигателя, ухудшение динамики, увеличение расхода топлива, загорание индикаторов на приборной панели или даже остановка двигателя. В зависимости от типа датчика, это может также привести к сбоям в системах управления, что негативно скажется на общей безопасности и управляемости автомобиля.
Советы
СОВЕТ №1
Регулярно проверяйте состояние проводки и разъемов датчика распредвала. Плохие контакты или поврежденные провода могут привести к неправильной работе датчика, что повлияет на работу двигателя.
-
Читайте также:
СОВЕТ №2
Обратите внимание на симптомы неисправности, такие как нестабильные обороты двигателя, трудности с запуском или повышенный расход топлива. Эти признаки могут указывать на проблемы с датчиком распредвала.
СОВЕТ №3
При диагностике неисправности используйте мультиметр для проверки сопротивления и напряжения на датчике. Это поможет точно определить, работает ли датчик исправно или требует замены.
СОВЕТ №4
Не игнорируйте ошибки, отображаемые на бортовом компьютере. Если система диагностики сообщает о проблемах с датчиком распредвала, не откладывайте проверку и устранение неисправности.
