Снятие коробки передач с автомобиля ВАЗ-2109 может понадобиться для ремонта, замены или обслуживания. В статье рассмотрим процесс демонтажа как на карбюраторных, так и на инжекторных моделях, предоставив пошаговые инструкции и советы. Эта информация поможет сэкономить время и деньги, а также улучшит навыки ремонта автомобиля, позволяя самостоятельно решать сложные задачи.
Порядок действий
КПП ВАЗ-2109 имеет довольно внушительный вес – около 27 кг, не считая масла. Рекомендуется выполнять снятие коробки в паре с помощником. Для удобства работы под автомобилем лучше использовать яму или эстакаду. Хотя можно обойтись и без ямы, это будет менее комфортно и небезопасно. Перед началом работ обязательно подготовьте стандартный набор инструментов. Процесс демонтажа требует внимательности и состоит из нескольких этапов, поэтому спешить не стоит. Давайте рассмотрим пошагово, как снять коробку передач ВАЗ-2109:
- В первую очередь отключите аккумулятор, сняв клеммы и отсоединив минусовую. Это необходимо для обесточивания автомобиля.
- Слейте масло из КПП. Этот шаг является обязательным, так как без слива масла вы не сможете снять коробку. Если двигатель был прогрет, жидкость стечет быстрее.
- Следующий этап – извлечение левой гранаты. Для этого нужно открутить два болта, которые крепят шаровую опору левого колеса к ступице. Затем открутите гайку на рулевом наконечнике, предварительно вынув шплинт. Для дальнейших действий вам понадобятся молоток и небольшое зубило. Установите зубило между внутренней гранатой и картером КПП и аккуратно наносите короткие удары, чтобы ШРУС вышел из дифференциала. После его извлечения вставьте заглушку на освободившееся место. В качестве заглушки можно использовать отрезок трубы или плотно свернутую газету.
- Открутите тросик спидометра, затем ослабьте болт на кулисе и снимите ее с оси.
- Далее открутите болт и гайки, которые фиксируют кронштейн.
- Снимите тросик сцепления.
- Следующий шаг – отключение провода от датчика заднего хода.
- Уберите стартер, предварительно отсоединив от него два провода.
- Этот этап считается самым сложным. Он включает в себя откручивание всех гаек и болтов на двух подушках. Рекомендуется использовать проникающую смазку для облегчения процесса.
Снятие коробки передач с автомобиля ВАЗ-2109, будь то карбюраторная или инжекторная версия, требует внимательности и соблюдения определенных шагов. Эксперты рекомендуют начать с подготовки рабочего места и необходимых инструментов, таких как ключи, отвертки и домкрат. Важно отключить аккумулятор и слить трансмиссионное масло, чтобы избежать загрязнения и повреждений.
Затем следует отсоединить карданный вал и снять сцепление, что может потребовать дополнительного времени и усилий. При работе с инжекторной моделью необходимо также учитывать наличие электроники, что добавляет сложности. Специалисты подчеркивают, что важно следить за состоянием крепежных элементов и прокладок, чтобы избежать проблем при повторной установке. В целом, процесс требует терпения и аккуратности, но при правильном подходе его можно выполнить самостоятельно.

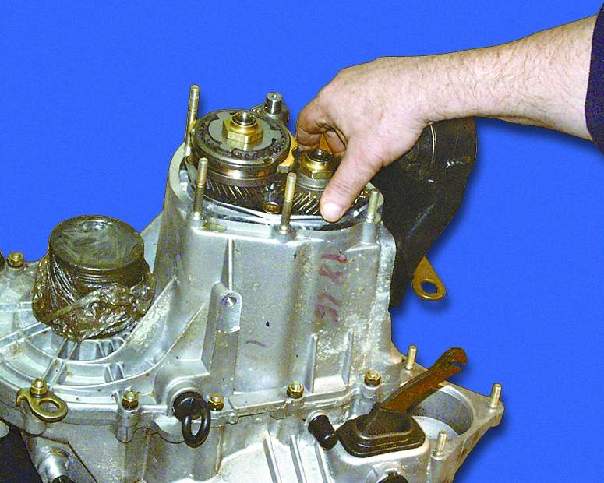

Снятие коробки передач
Теперь можно перейти к процессу снятия коробки передач. Обязательно подготовьте площадку, чтобы избежать падения коробки на землю. Открутите три болта и гайку, которые фиксируют КПП к блоку двигателя. Для удобства извлеките правый внутренний ШРУС. Осторожно выдвигайте коробку передач, используя ломик. Аккуратно опустите ее вниз. Теперь, когда коробка снята, вы можете приступить к ремонту или замене.
Помните, что основным вашим инструментом должна быть аккуратность. Эта работа не займет всего пару часов, поэтому не стоит торопиться. В таком сложном многоступенчатом процессе важнее качество выполнения, чем скорость.
| Этап работы | Описание действия | Особенности для карбюратора/инжектора |
|---|---|---|
| Подготовка | ||
| 1. Подъем автомобиля | Установите автомобиль на яму, эстакаду или подъемник. Зафиксируйте колеса. | Единый для обоих типов. |
| 2. Отключение АКБ | Отсоедините минусовую клемму аккумулятора. | Единый для обоих типов. |
| 3. Слив масла | Слейте трансмиссионное масло из коробки передач. | Единый для обоих типов. |
| 4. Снятие защиты картера | Открутите болты крепления защиты картера и снимите ее. | Единый для обоих типов. |
| Отсоединение элементов | ||
| 5. Отсоединение приводов колес | Открутите гайки крепления ШРУСов к ступицам, выньте приводы из коробки. | Единый для обоих типов. |
| 6. Отсоединение кулисы КПП | Отсоедините тягу кулисы от штока выбора передач. | Единый для обоих типов. |
| 7. Отсоединение троса сцепления | Отсоедините трос сцепления от вилки выключения сцепления. | Единый для обоих типов. |
| 8. Отсоединение стартера | Открутите болты крепления стартера и отодвиньте его в сторону. | Единый для обоих типов. |
| 9. Отсоединение датчика скорости | Отсоедините разъем датчика скорости. | Единый для обоих типов. |
| 10. Отсоединение проводки | Отсоедините все электрические разъемы, идущие к коробке передач. | Карбюратор: Меньше разъемов, в основном на датчик заднего хода. Инжектор: Больше разъемов, включая датчики положения коленвала (если установлен на КПП), датчик скорости. |
| 11. Отсоединение кронштейна КПП | Открутите болты крепления кронштейна коробки передач к кузову. | Единый для обоих типов. |
| Снятие коробки | ||
| 12. Установка опоры | Установите подпорку под двигатель, чтобы он не провис после снятия КПП. | Единый для обоих типов. |
| 13. Откручивание болтов крепления КПП | Открутите все болты, крепящие коробку передач к двигателю. | Единый для обоих типов. |
| 14. Снятие коробки | Аккуратно снимите коробку передач, опуская ее вниз. Возможно, потребуется немного покачивать ее для отделения от двигателя. | Единый для обоих типов. |
Интересные факты
Вот несколько интересных фактов о снятии коробки передач с ВАЗ-2109, как с карбюраторной, так и с инжекторной версией:
-
Различия в креплениях: На карбюраторной версии ВАЗ-2109 могут быть установлены разные типы креплений коробки, в зависимости от года выпуска и модификации. Это может потребовать использования различных инструментов и подходов при снятии коробки. Важно заранее ознакомиться с технической документацией, чтобы избежать проблем.
-
Необходимость снятия двигателя: В некоторых случаях, особенно если коробка передач требует серьезного ремонта или замены, может потребоваться снятие всего двигателя. Это связано с тем, что доступ к некоторым креплениям коробки может быть ограничен, и для удобства работы лучше всего извлечь двигатель вместе с коробкой.
-
Советы по безопасности: При снятии коробки передач важно соблюдать меры безопасности. Использование подъемника или домкрата, а также надежных опорных стоек — обязательные условия. Кроме того, стоит помнить о том, что коробка передач может быть довольно тяжелой, поэтому рекомендуется иметь помощника для предотвращения травм и повреждений автомобиля.
Эти факты помогут лучше подготовиться к процессу снятия коробки передач на ВАЗ-2109 и избежать распространенных ошибок.
Подготовка автомобиля к снятию коробки передач
Перед началом работ по снятию коробки передач на ВАЗ-2109, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неприятных ситуаций и упростит процесс. Следуйте приведённым ниже шагам:
- Выбор места для работы:
Выберите ровную и хорошо освещённую площадку для проведения работ. Убедитесь, что у вас есть достаточно пространства для маневров и размещения инструментов.
- Подготовка инструмента:
Соберите все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и головок (включая торцевые и рожковые);
- Отвертки (плоские и крестовые);
- Домкрат и подставки для безопасности;
- Плоскогубцы;
- Масло для смазки;
- Контейнер для слива масла;
- Перчатки и защитные очки.
- Отключение аккумулятора:
Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Снимите отрицательную клемму.
- Слив трансмиссионного масла:
С помощью специального контейнера слейте трансмиссионное масло из коробки передач. Для этого открутите сливную пробку, расположенную в нижней части коробки. Дайте маслу полностью стечь, чтобы избежать загрязнения при снятии.
- Подъем автомобиля:
Используя домкрат, поднимите переднюю часть автомобиля и установите подставки для безопасности. Убедитесь, что автомобиль стоит устойчиво и не может упасть.
- Снятие защитных элементов:
Снимите защитные элементы, такие как защитный кожух или поддон, если они установлены. Это обеспечит доступ к коробке передач и облегчит дальнейшие работы.
- Отсоединение приводов:
Отсоедините приводы от коробки передач. Для этого открутите гайки и болты, крепящие привода к коробке. Обратите внимание на порядок снятия, чтобы не перепутать детали при сборке.
- Отсоединение тросов и проводов:
Отсоедините все тросы и электрические соединения, которые могут мешать снятию коробки. Это может включать трос сцепления, датчики и другие элементы, связанные с работой трансмиссии.
- Подготовка к снятию коробки:
Проверьте, все ли элементы отсоединены. Убедитесь, что ничего не мешает снятию коробки передач. Если все готово, можно переходить к следующему этапу.
Следуя этим шагам, вы сможете подготовить автомобиль к снятию коробки передач на ВАЗ-2109. Важно соблюдать осторожность и внимательно следить за каждым этапом, чтобы избежать повреждений и обеспечить безопасность во время работы.
Вопрос-ответ
Сколько болтов на коробке передач ВАЗ 2109?
5-ступенчатая механическая трансмиссия ВАЗ 2108-2109, 2114-2115 (под 3 болта) разработана для переднеприводных автомобилей.
Читайте также:
В чем разница между ВАЗ 2109 и ВАЗ 21093?
ВАЗ-21093 — модификация с карбюраторным двигателем 1,5 литра. ВАЗ-21096 — модификация, аналогичная ВАЗ-2109, но с правосторонним расположением рулевой колонки. ВАЗ-21093i — модификация с инжекторным двигателем 1,5 литра (опытное производство, постоянное — с апреля 1998).
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, какие инструменты и детали могут понадобиться, а также даст представление о последовательности действий при снятии коробки.
СОВЕТ №2
Обязательно подготовьте рабочее место. Убедитесь, что у вас есть достаточно пространства и освещения, а также все необходимые инструменты под рукой. Это поможет избежать лишних движений и ускорит процесс работы.
СОВЕТ №3
При снятии коробки используйте специальные подъемные устройства или домкраты, чтобы избежать травм и повреждений. Убедитесь, что коробка надежно поддерживается, прежде чем начинать разборку.
СОВЕТ №4
Не забывайте о метках и документации. Помечайте все соединения и детали, которые снимаете, чтобы упростить процесс сборки. Это поможет избежать путаницы и сэкономит время при установке коробки обратно.
