Реле зарядки — ключевой элемент электрической системы автомобиля ВАЗ-2107, отвечающий за контроль зарядки аккумулятора. Многие владельцы не знают, как выглядит это устройство и где оно расположено. В статье рассмотрим местоположение реле зарядки на ВАЗ-2107, его функции и значение для надежной работы автомобиля. Эти знания помогут избежать проблем с зарядкой аккумулятора и обеспечат бесперебойную эксплуатацию автомобиля.
Как устроено реле
Это устройство на ВАЗ-2107 (как карбюраторный, так и инжекторный) находится в одном корпусе с щеточным механизмом.
Его главная функция заключается в стабилизации напряжения, выходящего из генератора. Ранее в продаже можно было встретить реле, выполненные в виде электронной платы. Однако у них был один серьезный недостаток – относительно короткий срок службы. Эти устройства не подлежали ремонту и заменялись на новые в случае неисправности.
Современные модели имеют меньшие размеры и используют полупроводниковые технологии. Найти реле старого образца уже невозможно. Новый вариант не уступает своему предшественнику по функциональности и также эффективно регулирует напряжение в пределах от 13,2 до 14,8 вольт. Превышение верхнего значения, зафиксированное тестером на аккумуляторе, явно указывает на неисправность реле.
Эксперты отмечают, что реле зарядки на ВАЗ-2107 расположено в моторном отсеке, рядом с аккумулятором. Обычно его можно найти на правой стороне, прикрепленным к кузову автомобиля. Это устройство отвечает за регулирование напряжения, поступающего от генератора к аккумулятору, и обеспечивает его зарядку. В случае неисправности реле зарядки могут возникнуть проблемы с зарядкой аккумулятора, что приведет к его разрядке и затруднениям в запуске двигателя. Специалисты рекомендуют периодически проверять состояние реле, особенно перед длительными поездками, чтобы избежать неприятных ситуаций на дороге.
Когда реле менять
В следующих случаях:
- при износе щеток;
- если произошло короткое замыкание в цепи;
- наблюдается повреждение корпуса;
- фиксируется износ крепежных элементов.
В первом случае щетки постоянно подвергаются воздействию ламелей, расположенных на роторе, что приводит к их истиранию. В результате прекращается подача электричества на возбуждающую обмотку, и генератор не сможет запуститься.
| Местоположение реле зарядки | Описание | Примечания |
|---|---|---|
| Под капотом, на левом брызговике | Рядом с расширительным бачком, ближе к лобовому стеклу. | Часто имеет прямоугольную форму и несколько контактов. |
| На генераторе | Встроено в заднюю крышку генератора. | В этом случае реле является частью регулятора напряжения. |
| В монтажном блоке (блоке предохранителей) | В некоторых модификациях может быть установлено в блоке предохранителей. | Редко встречается на ВАЗ-2107, но возможно. |
Интересные факты
Вот несколько интересных фактов о реле зарядки на ВАЗ-2107:
-
Расположение: Реле зарядки на ВАЗ-2107 обычно располагается в моторном отсеке, рядом с аккумулятором. Это позволяет ему эффективно контролировать зарядку аккумулятора, обеспечивая оптимальное распределение электрической энергии.
-
Функция: Основная задача реле зарядки — регулировать напряжение, поступающее от генератора к аккумулятору. Оно предотвращает перезарядку, что может привести к повреждению аккумулятора и других электрических компонентов автомобиля.
-
Диагностика: Если у вас возникают проблемы с зарядкой аккумулятора, одним из первых шагов диагностики является проверка реле зарядки. Неправильная работа реле может проявляться в виде мерцания лампочек на приборной панели или постоянного разряда аккумулятора, что делает его важным элементом в системе электроснабжения автомобиля.

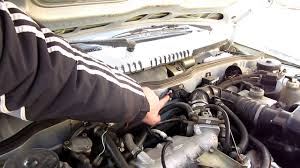

Где именно реле зарядки расположено
Проверка р аботоспособности
Существует несколько способов проверки реле, и вне зависимости от того, новое оно или старое, тестирование не представляет сложности:
- подключите мультиметр к контактам реле;
- затем подайте на реле постоянное напряжение, для этого подойдет автомобильный аккумулятор (минус – масса, плюс – контакт В);
- если зарядное устройство функционирует корректно, мультиметр покажет напряжение, которое должно составлять до 14,8 вольт;
- если у вас нет мультиметра, можно использовать обычную 12-вольтовую лампочку, мощность которой не должна превышать 3 ватта.
После того как вы удостоверитесь в исправности устройства, установите его на место. Действия в этом случае выполняются в обратном порядке по сравнению с демонтажом.
По завершении всех работ убедитесь, что вы не забыли подключить минусовой провод к аккумулятору.
https://youtube.com/watch?v=O12Xn1N2qOU
Советы по замене реле зарядки
Замена реле зарядки на ВАЗ-2107 — это процесс, который может потребовать определенных навыков и знаний. Прежде чем приступить к замене, важно понимать, как правильно выбрать новое реле и какие шаги необходимо предпринять для его установки.
Во-первых, перед покупкой нового реле зарядки стоит обратить внимание на его характеристики. Рекомендуется выбирать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. При выборе реле следует учитывать его номинальное напряжение и ток, которые должны соответствовать требованиям вашего автомобиля.
Во-вторых, перед началом работы необходимо подготовить инструменты. Вам понадобятся:
- Набор ключей и отверток;
- Изолента;
- Мультиметр для проверки работоспособности нового реле;
- Перчатки для защиты рук.
Теперь можно перейти к процессу замены. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем найдите реле зарядки, которое расположено в моторном отсеке, рядом с генератором. Обычно оно находится на правой стороне, на кронштейне, прикрепленном к кузову автомобиля.
После того как вы нашли реле, аккуратно отсоедините его от проводов. Обратите внимание на порядок подключения, чтобы не перепутать провода при установке нового реле. Рекомендуется сделать фотографию или записать схему подключения.
Теперь установите новое реле зарядки, подключив провода в том же порядке, в котором они были подключены к старому реле. Убедитесь, что все соединения надежные и не имеют коррозии. После этого можно подключить аккумулятор и проверить работу системы зарядки с помощью мультиметра. Измерьте напряжение на клеммах аккумулятора при работающем двигателе — оно должно находиться в пределах 13,5-14,5 В.
Если все работает корректно, закройте капот и убедитесь, что нет никаких посторонних звуков или запахов. В случае возникновения проблем стоит еще раз проверить все соединения и, при необходимости, обратиться к специалисту.
Читайте также:
Следуя этим рекомендациям, вы сможете успешно заменить реле зарядки на ВАЗ-2107 и обеспечить надежную работу электрической системы вашего автомобиля.
Вопрос-ответ
Какое реле отвечает за генератор на ВАЗ 2107?
Реле зарядки (ЩДР-1216ЕН1) для B@3 2104, 2105, 2107, 2108-21099 с инж. двигателем, ген-р 372-03 ЗиТ, пр-во АО Орбита г.
Где находится реле зарядки генератора?
Реле находится в задней части генератора. Для проверки необходимо подготовить лампочку на 12 В с патроном, провода, вольтметр, а также блок питания (не более 20 В).
Где находится предохранитель зарядки аккумулятора ВАЗ 2107?
В блоке нового образца за регулятор напряжения генератора отвечает 10-амперный предохранитель F9. Он находится в центральной части монтажного блока, слева от пинцета для выемки реле.
Как понять, что реле генератора вышло из строя?
Чтобы понять, что реле генератора вышло из строя, обратите внимание на признаки, такие как постоянное загорание лампочки зарядки на приборной панели, низкое напряжение на аккумуляторе при работающем двигателе, а также отсутствие зарядки аккумулятора. Также возможны перебои в работе электрооборудования автомобиля и странные звуки из области генератора. Если вы заметили эти симптомы, рекомендуется проверить реле генератора и, при необходимости, заменить его.
Советы
СОВЕТ №1
Перед началом поиска реле зарядки на ВАЗ-2107 убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, мультиметр и фонарик. Это поможет вам быстро и эффективно выполнить работу.
СОВЕТ №2
Реле зарядки обычно находится в моторном отсеке, рядом с аккумулятором. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы точно определить его местоположение и избежать лишних поисков.
СОВЕТ №3
При проверке реле зарядки используйте мультиметр, чтобы убедиться в его работоспособности. Проверьте напряжение на выходе реле, чтобы убедиться, что оно правильно заряжает аккумулятор.
СОВЕТ №4
Если вы не уверены в своих силах или не можете найти реле зарядки, не стесняйтесь обратиться за помощью к профессиональному механику. Это сэкономит ваше время и предотвратит возможные повреждения автомобиля.
-
