В статье рассмотрим расположение датчика скорости на инжекторных автомобилях ВАЗ-2109 и основные неисправности, которые могут возникнуть в его работе. Датчик скорости важен для системы управления двигателем, предоставляя данные о скорости автомобиля для блока управления. Знание его местоположения и возможных проблем поможет владельцам автомобилей своевременно выявлять неисправности и поддерживать систему в исправном состоянии, что способствует безопасной эксплуатации транспортного средства.
Как узнать, что наш прибор вышел из строя
Не всегда удается сразу выявить неисправности в автомобиле. Это может привести к серьезным последствиям – от штрафов за превышение скорости до дорожно-транспортных происшествий и аварий.
Давайте рассмотрим основные признаки, указывающие на возможные неисправности:
- У вас есть подозрения, что спидометр показывает скорость вашего автомобиля неправильно.
- Проблемы с холостым ходом двигателя.
- В последнее время вы заметили, что расход топлива значительно увеличился.
- По звуку двигателя можно понять, что он не работает на полную мощность.
Если проанализировать отзывы автолюбителей, то чаще всего возникают трудности с остановкой двигателя, когда автомобиль катится накатом, или во время переключения передач, когда сцепление выжимается.
Эксперты отмечают, что датчик скорости на ВАЗ-2109 располагается на трансмиссии, в районе редуктора. Он отвечает за передачу информации о скорости автомобиля на приборную панель и систему управления двигателем. При неисправности датчика могут возникнуть различные проблемы, такие как неправильные показания спидометра, сбои в работе системы ABS и даже проблемы с переключением передач. Часто причиной неисправностей становится загрязнение или механическое повреждение самого датчика, а также проблемы с проводкой. Рекомендуется регулярно проверять состояние датчика и его соединений, чтобы избежать неприятных ситуаций на дороге. Профессионалы советуют при возникновении подозрений на неисправность обращаться к специалистам для диагностики и ремонта.
Наиболее частые причины поломки датчика скорости ВАЗ-2109.
Существует две ключевые причины, по которым могут возникнуть неисправности:
- Проблемы с проводкой: это может быть связано с обрывом контакта, повреждением провода, загрязнением контактов или неправильным подключением.
- Трос спидометра сильно изношен.
| Местоположение датчика скорости | Возможные неисправности | Признаки неисправности |
|---|---|---|
| На коробке передач, сверху, ближе к моторному отсеку. | Обрыв проводки | Спидометр не работает, контрольная лампа “Check Engine” горит. |
| На коробке передач, сверху, ближе к моторному отсеку. | Загрязнение или повреждение контактов | Нестабильная работа спидометра (показывает неверную скорость, скачет), контрольная лампа “Check Engine” может гореть. |
| На коробке передач, сверху, ближе к моторному отсеку. | Выход из строя самого датчика (внутреннее повреждение) | Спидометр не работает, контрольная лампа “Check Engine” горит, возможны проблемы с переключением передач (на инжекторных моделях). |
| На коробке передач, сверху, ближе к моторному отсеку. | Повреждение шестерни привода датчика (внутри КПП) | Спидометр не работает, контрольная лампа “Check Engine” может гореть. Требуется снятие и разборка КПП. |
| На коробке передач, сверху, ближе к моторному отсеку. | Неправильная установка датчика | Спидометр не работает или показывает неверную скорость. |
Интересные факты
Вот несколько интересных фактов о датчике скорости ВАЗ-2109 и его неисправностях:
-
Расположение датчика: Датчик скорости на ВАЗ-2109 расположен на трансмиссии, в районе главной передачи. Он фиксирует вращение шестерни и передает информацию о скорости автомобиля на приборную панель, что позволяет водителю видеть текущую скорость.
-
Типичные неисправности: Одной из распространенных проблем с датчиком скорости является его загрязнение или механическое повреждение. Пыль, грязь и влага могут влиять на работу датчика, что приводит к неправильным показаниям скорости или полной их потере. Также стоит обратить внимание на проводку и соединения, так как обрывы или коррозия могут вызвать аналогичные проблемы.
-
Диагностика неисправностей: Для диагностики неисправностей датчика скорости можно использовать мультиметр. Проверка сопротивления и напряжения на выходе датчика поможет определить, работает ли он корректно. Если показания не соответствуют норме, возможно, потребуется замена датчика или его очистка.
Что следует сделать в таких случаях
В первом варианте нет необходимости заменять сам датчик скорости. Сначала стоит ознакомиться со схемой подключения устройства и всей электропроводкой. Прежде всего, проверим контакты. Их следует очистить и желательно изолировать – для этого подойдут жидкая резина или масловодостойкая изолента. Если таких материалов нет под рукой, можно просто смазать контакты Литолом или другим доступным средством из вашего гаража.
Во-вторых, если после очистки и герметизации контактов проблема не исчезла, внимательно осмотрите все проводки, так как даже небольшие повреждения могут привести к подобным неисправностям. Чаще всего разрывы происходят вблизи контактов или около выпускного коллектора.
Если целостность всей цепи вас не смущает, можно перейти ко второй, более распространенной причине неисправности спидометра на ВАЗ-2109 – износу троса. При внимательном сравнении старого и нового троса спидометра вы, безусловно, заметите различия. Износ проявляется в неровностях, заусенцах и микроразрывах, которые видны невооруженным глазом. Из-за этих дефектов прибор может выйти из строя довольно быстро.
Читайте также:
Если ваш трос спидометра совершенно новый, а контакты в порядке, можно проверить датчик спидометра, сняв его и подключив мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться значения в диапазоне 0,5-10 Вт. Если на мультиметре не наблюдается никаких колебаний, стоит заменить старый датчик скорости на новый.

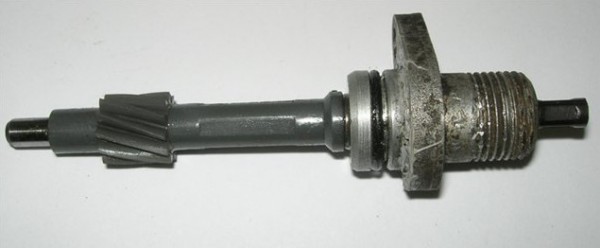

Меняем датчик скорости для ВАЗ-2109
Для замены датчика скорости вам понадобятся следующие инструменты: новый датчик скорости (старый не подлежит ремонту), а также ключи на «10» и «12». Первым делом отключите аккумулятор, а затем приступайте к снятию датчика скорости.
При демонтаже неисправного устройства будьте предельно внимательны и аккуратно снимайте его со штока, чтобы избежать повреждений. Теперь можно установить новый датчик – все действия выполняем в обратном порядке. Осторожно разместите новый датчик на штоке, подключите его, а в завершение, когда все контакты будут герметично закрыты (это желательно сделать), подключите аккумулятор.
Но это еще не все. Чтобы новый датчик правильно отображал данные, сразу после его установки необходимо обнулить информацию в электронном бортовом компьютере. В противном случае даже с новым датчиком вы не получите корректных показаний. Желаем вам удачного монтажа, демонтажа и долгой службы вашего автомобиля!
Профилактика и уход за датчиком скорости ВАЗ-2109
Датчик скорости на ВАЗ-2109 является важным элементом системы управления автомобилем, отвечающим за передачу информации о скорости движения на приборную панель и в блок управления двигателем. Для обеспечения его корректной работы необходимо проводить регулярную профилактику и уход.
Первым шагом в профилактике датчика скорости является регулярная проверка его состояния. Необходимо осматривать датчик на наличие механических повреждений, коррозии или загрязнений. Если датчик загрязнен, его следует аккуратно очистить с помощью мягкой ткани и, при необходимости, использовать специальные очистители для электроники.
Также важно следить за состоянием электрических соединений. Проверьте, нет ли окисления на контактах, и убедитесь, что все разъемы надежно закреплены. Если вы заметили признаки коррозии, рекомендуется использовать контактную смазку для улучшения проводимости.
Регулярная проверка работы датчика скорости также является важной частью профилактики. Для этого можно использовать диагностическое оборудование, которое позволяет считывать данные с датчика и сравнивать их с реальными показателями скорости автомобиля. Если обнаружены несоответствия, это может указывать на необходимость замены датчика.
Кроме того, стоит обратить внимание на состояние проводки, идущей к датчику. Изоляция проводов должна быть целой, без трещин и повреждений. В случае обнаружения проблем с проводкой, необходимо произвести ее ремонт или замену, чтобы избежать неправильной работы датчика.
-
Читайте также:
Не забывайте также о том, что датчик скорости может быть подвержен воздействию внешних факторов, таких как влага и грязь. Поэтому в условиях повышенной запыленности или влажности рекомендуется периодически проверять его состояние и при необходимости проводить очистку.
В заключение, регулярная профилактика и уход за датчиком скорости ВАЗ-2109 помогут избежать многих проблем, связанных с его работой. Это не только продлит срок службы датчика, но и обеспечит корректную работу всей системы управления автомобилем, что в свою очередь повысит безопасность и комфорт вождения.
Вопрос-ответ
Как определить местоположение датчика скорости на ВАЗ-2109?
Датчик скорости на ВАЗ-2109 расположен на трансмиссии, обычно с правой стороны, в районе коробки передач. Он крепится к корпусу трансмиссии и подключается к проводке автомобиля.
Какие симптомы указывают на неисправность датчика скорости?
Неисправность датчика скорости может проявляться в виде неправильных показаний спидометра, его полной остановки, а также в проблемах с работой системы ABS и автоматической коробки передач, если такая установлена.
Как проверить работоспособность датчика скорости?
Для проверки датчика скорости можно использовать мультиметр. Необходимо измерить сопротивление на выходе датчика при вращении колеса. Если показания не соответствуют норме, датчик может быть неисправен и требует замены.
Советы
СОВЕТ №1
Перед началом диагностики и ремонта датчика скорости ВАЗ-2109, обязательно ознакомьтесь с его расположением. Датчик находится на коробке передач, поэтому для доступа к нему может потребоваться поднять автомобиль и снять защитный кожух.
СОВЕТ №2
При проверке датчика скорости используйте мультиметр для измерения сопротивления. Это поможет определить, работает ли датчик корректно. Если сопротивление выходит за пределы нормы, возможно, его нужно заменить.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, соединяющих датчик скорости с электроникой автомобиля. Часто проблемы с сигналом могут быть вызваны поврежденными проводами или корродированными контактами.
СОВЕТ №4
Если после замены датчика скорости проблема не исчезла, проверьте другие элементы системы, такие как приборная панель и блок управления. Иногда неисправности могут быть связаны с ними, а не только с датчиком.
-
