В статье рассмотрим процесс снятия панели приборов и торпеды на Mitsubishi Lancer IX и X. Эта процедура может понадобиться для замены ламп, ремонта электроники или установки аксессуаров. Предоставим пошаговую инструкцию, чтобы избежать ошибок и повреждений, а также сэкономить время и деньги на сервисе. Читайте дальше, чтобы узнать тонкости разборки панели приборов вашего Mitsubishi Lancer.
Значимость приборной панели

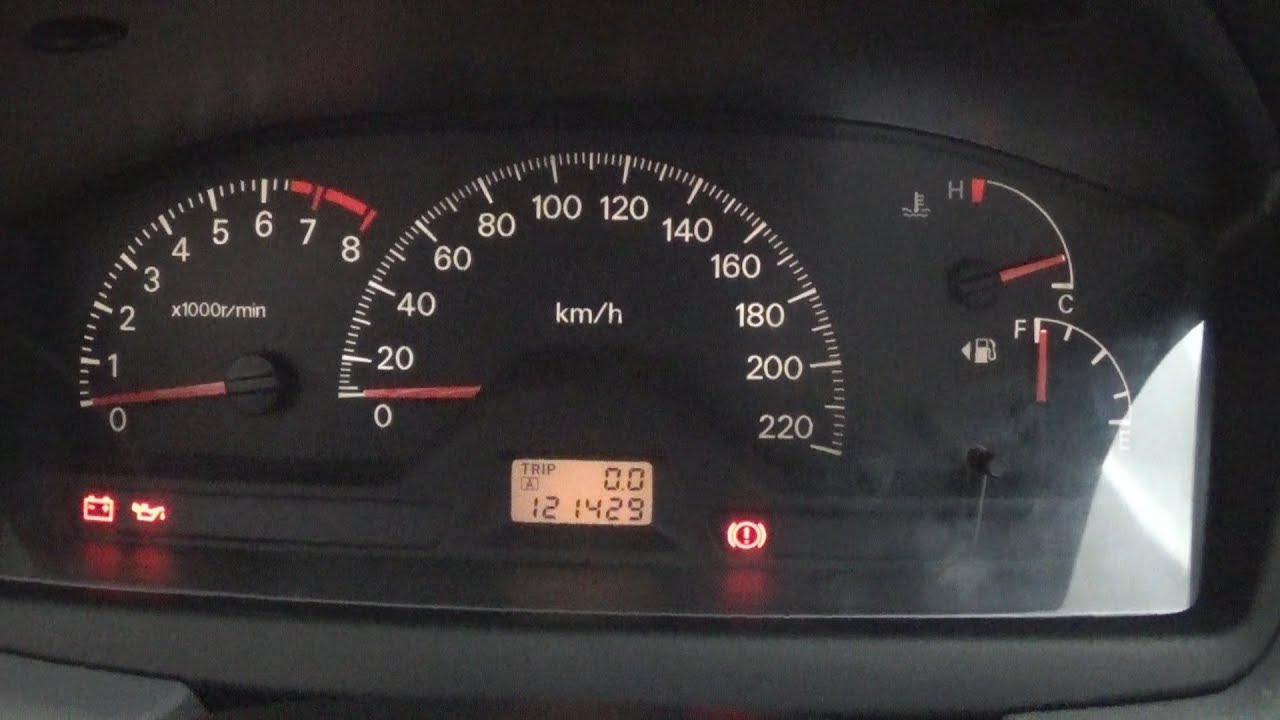

Без сомнения, можно утверждать, что практически все устройства на панели управления автомобиля активно используются водителем. Ключевыми элементами являются тахометр и спидометр. Тахометр отображает количество оборотов двигателя, что помогает определить оптимальный момент для переключения передач, в то время как спидометр показывает текущую скорость движения.
На приборной панели также можно найти следующие компоненты:
- цифровые часы;
- переключатель задних противотуманных фар;
- блок управления положением наружных зеркал;
- индикаторы уровня топлива и масла;
- общий пробег автомобиля.
Важно отметить, что в конструкции предусмотрены различные индикаторы с важными символами. Они могут предупреждать водителя о возможных неисправностях в двигателе, системе охлаждения, аккумуляторе или трансмиссии.
Снятие панели приборов на Mitsubishi Lancer — задача, требующая внимательности и аккуратности. Эксперты отмечают, что перед началом работы важно отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники. Для успешного демонтажа панели необходимо использовать специальные инструменты, такие как пластиковые лопатки и отвертки, чтобы не повредить крепления и отделку.
Также рекомендуется заранее ознакомиться с инструкцией по ремонту, чтобы понять последовательность действий и избежать ошибок. В процессе снятия панели важно обращать внимание на все крепления и разъемы, чтобы не оставить незакрепленные элементы. В целом, при соблюдении всех рекомендаций, снятие панели приборов может быть выполнено без особых трудностей.
Зачем необходим разбор панели приборов
Поскольку этот элемент конструкции автомобиля включает в себя множество различных деталей, некоторые из них могут выйти из строя. К числу возможных проблем можно отнести:
- отсутствие подсветки на приборной панели;
- мигание различных индикаторов;
- резкие колебания стрелки тахометра;
- перегоревшие лампочки индикаторов.
Для дальнейшей диагностики и устранения этих и многих других неисправностей необходимо разобрать приборную панель. Не стоит игнорировать подобные проблемы, так как неверные показания спидометра могут привести к неприятностям на ближайшем посту дорожной полиции. Из-за некорректной работы датчика топлива вы рискуете оказаться без бензина прямо посреди дороги или на перекрестке в городе. Такие ситуации не самые приятные, поэтому важно выяснить причину неисправности.
Тем, кто увлекается внутренним тюнингом, также может понадобиться разобрать панель на Mitsubishi Lancer 9 и 10. Некоторые владельцы автомобилей стремятся сделать свои транспортные средства уникальными, и один из способов – это установка спортивной панели приборов. Также можно добавить разноцветную подсветку или изменить отделку приборной панели.
Некоторые неисправности в подкапотном пространстве требуют снятия приборной панели, поэтому знание о том, как демонтировать торпеду Митсубиси Лансер 9 и 10, будет весьма полезным.
| Шаг | Действие | Примечания |
|---|---|---|
| 1 | Отсоединение отрицательной клеммы аккумулятора. | Обеспечивает безопасность работы с электрическими компонентами. |
| 2 | Снятие декоративных элементов. | Может потребоваться откручивание винтов или защелок, в зависимости от модели Lancer. |
| 3 | Отсоединение разъемов. | Аккуратно отсоедините все электрические разъемы, записывая их расположение для облегчения сборки. |
| 4 | Откручивание винтов крепления панели приборов. | Количество и расположение винтов зависит от года выпуска и модели Lancer. |
| 5 | Извлечение панели приборов. | Аккуратно вытащите панель, избегая повреждения проводов и крепежных элементов. |
| 6 | Работа с панелью. | Произведите необходимые работы (замена лампочек, ремонт приборов и т.д.). |
| 7 | Установка панели приборов. | Установите панель в обратном порядке, убедившись в правильном подключении всех разъемов. |
| 8 | Подключение отрицательной клеммы аккумулятора. | Завершающий этап. |
| 9 | Проверка работоспособности. | Убедитесь в корректной работе всех приборов на панели. |
Интересные факты
Вот несколько интересных фактов о снятии панели приборов на Mitsubishi Lancer:
-
Разнообразие моделей: В зависимости от года выпуска и комплектации Mitsubishi Lancer, процесс снятия панели приборов может значительно отличаться. Например, в моделях с цифровыми дисплеями могут потребоваться дополнительные шаги для отключения электроники, в то время как в более старых версиях процесс может быть проще.
-
Необходимость в специальных инструментах: Для снятия панели приборов может понадобиться специальный инструмент, такой как пластиковые лопатки или отвертки с магнитным наконечником. Это помогает избежать повреждения пластиковых креплений и обшивки, что особенно важно для сохранения эстетического вида интерьера.
-
Проверка соединений: При снятии панели приборов стоит обратить внимание на состояние проводов и соединений. Часто проблемы с электроникой, такие как мигание лампочек или сбои в работе датчиков, могут быть связаны с плохими контактами. Это отличный момент для профилактического осмотра и устранения возможных проблем.
Особенности процедуры
Снять приборную панель Mitsubishi Lancer довольно просто. Для этого вам понадобятся отвертки и фонарик, чтобы лучше видеть все детали. Весь процесс займет около 10-20 минут. Разборка торпеды включает несколько простых этапов:
Читайте также:

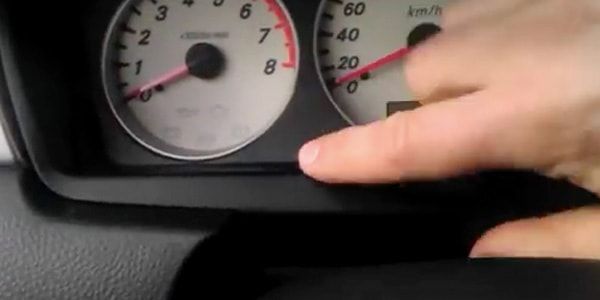

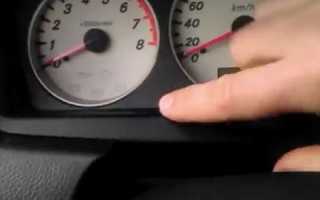

- В верхней части панели, расположенной над тахометром и спидометром, открутите два винта по бокам, используя крестовую отвертку.
- Под рулем есть специальный рычажок. Опустите его, чтобы руль мог свободно двигаться и не мешал демонтажу.
- Снимите пластиковый ободок вокруг приборной панели, который крепится на защелках. Начните с нижней части и аккуратно потяните на себя.
- Теперь можно убрать регулятор положения боковых зеркал. Он фиксируется на двух клипсах, поэтому просто возьмитесь за него с правой стороны и потяните на себя. Будьте внимательны, чтобы не повредить шлейф проводов сзади.
- Открутите один винт под спидометром, а затем еще два винта в верхних углах слева и справа.
- Чтобы извлечь приборную панель, наклоните ее от себя и аккуратно потяните.
- На задней стороне панели, рядом со шлейфом проводов, есть специальный язычок. Нажмите на него, чтобы отсоединить провода. Повторите эту процедуру для другой стороны. Шлейфы имеют разные цвета, что поможет избежать путаницы при установке.
Теперь приборная панель полностью отсоединена, и вы можете выполнить необходимый ремонт, например, заменить лампочки. Для этого открутите шесть винтов, снимите защитную панель и извлеките перегоревшую лампочку. Сборка панели осуществляется в обратном порядке.
Теперь вы знаете, как разобрать приборную панель и даже самостоятельно заменить лампочку. В официальном сервисе за такую работу могли бы запросить значительную сумму. Эта инструкция поможет вам сэкономить деньги и будет полезна, если вы решите сделать тюнинг приборной панели.
Советы по безопасному снятию панели приборов
Снятие панели приборов в автомобиле Mitsubishi Lancer может показаться сложной задачей, но с правильными инструментами и подходом это можно сделать безопасно и эффективно. Вот несколько советов, которые помогут вам в этом процессе.
1. Подготовьте необходимые инструменты: Перед началом работы убедитесь, что у вас есть все необходимые инструменты. Вам понадобятся отвертки (плоская и крестовая), торцевые ключи, пластиковые лопатки для разборки, а также фонарик для лучшего освещения. Также рекомендуется иметь под рукой перчатки, чтобы избежать повреждений и загрязнений.
2. Отключите аккумулятор: Перед тем как приступить к снятию панели приборов, обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и защитит электронику автомобиля. Для этого открутите отрицательную клемму аккумулятора и уберите ее в сторону.
3. Убедитесь, что у вас есть доступ к инструкции: Если у вас есть руководство пользователя или сервисная документация для вашего Mitsubishi Lancer, обязательно ознакомьтесь с ней. В ней могут быть указаны специфические шаги и предостережения, касающиеся вашей модели.
4. Работайте аккуратно: При снятии панели приборов будьте осторожны, чтобы не повредить крепления и электрические соединения. Используйте пластиковые лопатки для аккуратного отделения панели от кузова, чтобы избежать царапин и трещин.
5. Помните о проводах: При отсоединении панели приборов будьте внимательны к проводам и разъемам. Запоминайте, какие провода куда подключены, или сделайте фотографии для дальнейшей сборки. Это поможет избежать путаницы при установке панели обратно.
6. Работайте в чистом и освещенном месте: Убедитесь, что вы работаете в хорошо освещенном и чистом месте. Это поможет вам избежать потери мелких деталей и упростит процесс работы.
7. Не спешите: Снятие панели приборов требует терпения и внимательности. Не торопитесь, чтобы избежать ошибок и повреждений. Если что-то не получается, лучше сделать перерыв и вернуться к задаче позже с свежим взглядом.
Следуя этим советам, вы сможете безопасно и эффективно снять панель приборов на вашем Mitsubishi Lancer, что позволит вам выполнить необходимые работы по ремонту или замене компонентов.
Вопрос-ответ
Как правильно подготовить автомобиль перед снятием панели приборов?
Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники. Также стоит убрать все лишние предметы из салона и подготовить необходимые инструменты, такие как отвертки и пластиковые лопатки для аккуратного снятия панели.
Какие основные шаги необходимо выполнить для снятия панели приборов?
Сначала нужно снять обивку вокруг панели, открутив все крепежные винты. Затем аккуратно отсоедините разъемы, подключенные к приборной панели. После этого можно осторожно вытащить саму панель, следя за тем, чтобы не повредить провода и крепления.
Что делать, если панель приборов застряла и не поддается?
Если панель не снимается, проверьте, не остались ли незакрепленные винты или защелки. Используйте пластиковые лопатки, чтобы аккуратно поддеть панель и освободить ее от креплений. Не применяйте чрезмерную силу, чтобы не повредить детали.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля от повреждений.
СОВЕТ №2
Запомните или сделайте фотографии расположения проводов и разъемов, чтобы при сборке панели приборов не возникло путаницы. Это значительно упростит процесс обратной сборки.
СОВЕТ №3
Используйте подходящие инструменты, такие как отвертки с магнитными наконечниками и пластиковые лопатки, чтобы избежать повреждения пластиковых деталей и креплений при снятии панели.
-
Читайте также:
СОВЕТ №4
Обратите внимание на наличие скрытых винтов или защелок, которые могут удерживать панель на месте. Проверьте руководство пользователя вашего Mitsubishi Lancer для получения информации о конкретных местах крепления.
