В статье рассмотрим схему предохранителей для Renault Logan 1 и Logan 2, их расположение и назначение. Знание предохранителей, отвечающих за различные системы автомобиля, поможет быстро диагностировать и устранять неполадки. Также предоставим пошаговую инструкцию по снятию и замене предохранителей в салоне и под капотом, что упростит процесс для владельцев этих моделей.
Предохранители: расположение и назначение
Предохранители располагаются в блоках, находящихся в салоне автомобиля, сбоку от панели приборов, а также под капотом, по обе стороны от аккумулятора.
Реле и предохранители играют ключевую роль в функционировании автомобиля. Они защищают электрические цепи от перегрузок, срабатывая при высоком токе и тем самым предотвращая повреждения. Проверить состояние предохранителей можно визуально, для этого их необходимо извлечь. Если возникли трудности, можно воспользоваться пинцетом. Если предохранитель вышел из строя, это будет видно по его повреждениям.
Также существует возможность проверки предохранителей с помощью омметра, а для диагностики цепи на обрыв подойдет тестер. Отсутствие электропроводности свидетельствует о том, что предохранитель перегорел.
На каждом предохранителе автомобиля Рено Логан указан его номинал. Важно помнить, что заменять предохранитель следует только на аналогичный по номиналу.
Запасные предохранители хранятся в блоке предохранителей Рено Логан. Если вам понадобился запасной предохранитель, постарайтесь как можно скорее заменить его на новый, чтобы в блоке всегда были предохранители разных номиналов.
Если предохранитель сгорел, рекомендуется проверить электрическую цепь, чтобы исключить возможность короткого замыкания. Также стоит осмотреть систему на наличие проводов с поврежденной, истертой или расплавленной изоляцией. Если заменить предохранитель, не выяснив причину его выхода из строя, новый элемент может быстро перегореть.
Иногда предохранитель может размыкать электрическую цепь без видимых причин. Кроме того, коррозия на контактах предохранителя также может привести к его повреждению. В таком случае необходимо удалить коррозию с помощью наждачной бумаги или металлической щетки, а затем обработать контакты специальным очистителем.
Эксперты отмечают, что схема предохранителей Renault Logan 1 и Logan 2 является важным элементом для обеспечения надежности и безопасности автомобиля. Правильное понимание расположения и назначения предохранителей позволяет водителям быстро реагировать на возможные электрические неисправности. В обеих моделях предохранители расположены в удобных местах, что упрощает доступ к ним. Специалисты рекомендуют регулярно проверять состояние предохранителей, особенно перед длительными поездками. Это поможет избежать неприятных ситуаций, связанных с отказом электрооборудования. Также важно учитывать, что замена предохранителей должна проводиться с соблюдением всех рекомендаций производителя, чтобы не повредить электрическую систему автомобиля.
Предохранители, расположенные в салоне Рено Логан

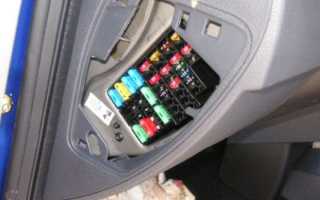

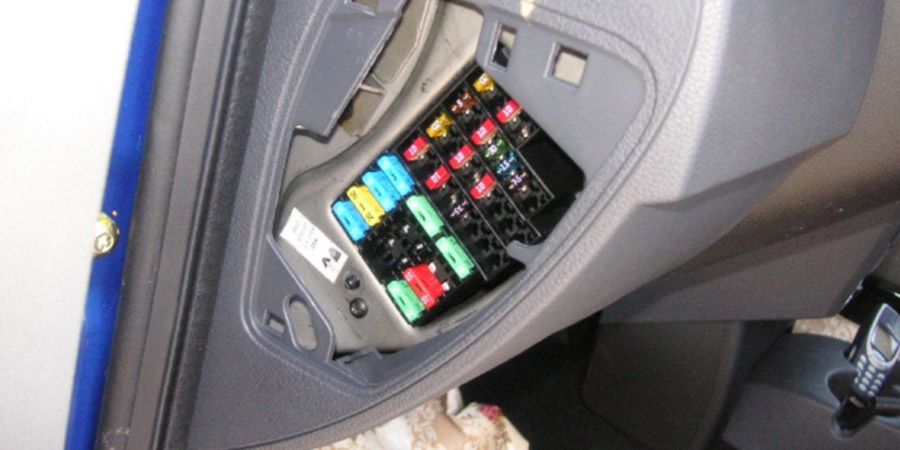

В большинстве случаев предохранители автомобиля Рено Логан 2 находятся в блоке, который размещен в салоне, в левом торце приборной панели под крышкой. В таблице представлены цепи, которые защищаются этими предохранителями.
Также предохранители и реле можно найти под капотом в монтажном блоке.
В таблице указаны обозначения блоков и функции установленных предохранителей.
| Предохранитель | Ампераж (А) | Защищаемая цепь |
|---|---|---|
| F1 | 10 | Прикуриватель |
| F2 | 15 | Задние противотуманные фары |
| F3 | 20 | Передние противотуманные фары |
| F4 | 30 | Освещение салона |
| F5 | 15 | Центральный замок |
| F6 | 25 | Стеклоочистители |
| F7 | 10 | Обогрев заднего стекла |
| F8 | 5 | Блок управления двигателем |
| F9 | 30 | Бензонасос |
| F10 | 15 | Электронный блок управления |
Интересные факты
Вот несколько интересных фактов о схемах предохранителей Renault Logan 1 и Logan 2:
-
Разнообразие предохранителей: В Renault Logan 1 и Logan 2 используется несколько типов предохранителей, включая мини-предохранители и стандартные. Это позволяет более эффективно использовать пространство в блоке предохранителей и обеспечивает защиту различных электрических систем автомобиля.
-
Локация блока предохранителей: В Renault Logan 1 блок предохранителей расположен под капотом, а также в салоне, что облегчает доступ к предохранителям для замены. В Logan 2 блок предохранителей также находится в салоне, но его расположение и доступ могут отличаться в зависимости от комплектации автомобиля.
-
Специфические функции предохранителей: Некоторые предохранители в Renault Logan отвечают за специфические функции, такие как работа системы ABS, кондиционера или мультимедийной системы. Это делает их важными для обеспечения безопасности и комфорта водителя и пассажиров, и их замена может быть необходима при возникновении проблем с этими системами.
Процесс снятия, замены блоков предохранителей
Многие владельцы Renault Logan сталкиваются с ситуацией, когда предохранители сгорают один за другим. Если проводка в порядке и с электроприборами нет никаких проблем, вероятнее всего, пришла пора заменить блок предохранителей. Давайте подробнее рассмотрим, как правильно выполнить эту замену.
В салоне авто
Чтобы заменить блок предохранителей в автомобиле, необходимо выполнить следующие шаги:
- Сначала отключите зажигание и отсоедините аккумулятор, который находится под капотом.
- Найдите расположение блока предохранителей, снимите пластиковую крышку и аккуратно сложите все детали в одном месте.
- Используя отвертку с крестовым наконечником, открутите 2 или 3 винта, в зависимости от модели автомобиля.
- Затем открутите крепежные винты блока предохранителей, после чего он должен опуститься к педалям.
- Отсоедините все провода, подключенные к блоку предохранителей. Чтобы избежать путаницы при установке нового блока, рекомендуется пометить каждый провод.
- Установите новый блок предохранителей на его место. Тщательно подключите все провода, так как неправильное соединение может привести к сбоям в работе различных устройств.
- Вставьте блок на место, надежно закрутите винты и установите все элементы обратно.
После этого подключите аккумулятор и проверьте работоспособность устройства. Если все сделано правильно, эксплуатация автомобиля не вызовет проблем.
В подкапотном пространстве
Процесс замены блока предохранителей практически не отличается от ранее описанного. Основные отличия заключаются в расположении и некоторых особенностях, которые стоит рассмотреть более подробно.
Замена блока предохранителей под капотом выполняется следующим образом:
- Выключите зажигание, откройте капот и отключите аккумулятор.
- С помощью крестообразной отвертки открутите винты, которые фиксируют коробку с предохранителями.
- Снимите блок предохранителей. Обязательно промаркируйте провода, которые к нему подключены (как было указано в случае с блоком в салоне).
- Отключите реле.
- Поочередно отсоедините провода.
- Уберите коробку.
- Установите новый блок предохранителей на место старого, предварительно подключив все провода.
- Верните реле на место.
- Подключите аккумулятор.
- Включите зажигание и проверьте работу установленного блока предохранителей.
На этом процесс замены завершен.
Возможности профилактики
Чтобы избежать постоянной необходимости в закупке большого количества предохранителей, следует применять профилактические меры.
- Наиболее распространенный способ минимизировать частые поломки предохранителей — это замена их на более мощные элементы. Эксперты советуют устанавливать устройства с номиналом не менее 15 ампер. Это значительно снижает вероятность возникновения проблем и сгорания предохранителей.
- Во-вторых, важно тщательно выбирать устройства, так как на упаковках видеорегистраторов, автомагнитол и других товаров, используемых в автомобилях, указана их электрическая мощность. Чтобы избежать перегорания предохранителей, необходимо внимательно ознакомиться с техническими характеристиками устройств перед их подключением к электросети автомобиля.
- Третье условие — правильное подключение штекера. Из-за несоответствия стандартов штекера и гнезда могут возникнуть различные проблемы. Штекер считается правильно подключенным, если его контакты расположены горизонтально, то есть по бокам (а не сверху или снизу!). Такое положение поможет предотвратить прогорание и оплавление клемм.
Если же проблема все-таки возникла и предохранитель перегорел, его необходимо заменить на новый. Эта процедура достаточно проста: в Renault Logan предохранитель можно извлечь, поддев его тонкой плоской отверткой.
Типичные неисправности и их диагностика
Типичные неисправности в системе предохранителей Renault Logan 1 и Logan 2 могут проявляться в различных симптомах, таких как неработающие электрические устройства, мигание индикаторов на приборной панели или полное отсутствие питания в некоторых системах автомобиля. Для диагностики неисправностей необходимо учитывать несколько ключевых аспектов.
Первым шагом в диагностике является проверка предохранителей. Для этого нужно открыть блок предохранителей, который обычно расположен под капотом или в салоне автомобиля. Важно знать, какие предохранители отвечают за конкретные системы. Например, предохранитель, отвечающий за фары, может быть расположен в одном из первых рядов, в то время как предохранитель для системы центрального замка может находиться в другом месте.
После того как вы нашли нужный предохранитель, его следует визуально осмотреть на предмет повреждений. Если предохранитель перегорел, его необходимо заменить на новый с аналогичными характеристиками. Важно не использовать предохранители с большим номиналом, так как это может привести к повреждению электрической системы автомобиля.
Если предохранитель не поврежден, но проблема сохраняется, стоит проверить проводку и соединения, идущие к устройству, за которое отвечает данный предохранитель. Часто причиной неисправностей могут быть окисленные контакты или поврежденные провода. В таких случаях может потребоваться использование мультиметра для проверки целостности цепи и наличия напряжения.
Также стоит обратить внимание на возможные короткие замыкания в системе. Они могут возникать из-за поврежденной изоляции проводов или неправильной установки дополнительных электрических устройств. Если вы подозреваете короткое замыкание, рекомендуется обратиться к специалисту, так как самостоятельная диагностика может привести к дополнительным повреждениям.
Не стоит забывать и о других компонентах электрической системы, таких как реле и блоки управления. Иногда неисправность может быть связана не с предохранителем, а с выходом из строя реле, которое отвечает за переключение питания на определенные устройства. Проверка реле также может быть выполнена с помощью мультиметра.
В заключение, диагностика неисправностей в системе предохранителей Renault Logan 1 и Logan 2 требует внимательности и аккуратности. Следуя описанным шагам, можно выявить и устранить большинство проблем, связанных с электрической системой автомобиля. Если же проблема остается нерешенной, рекомендуется обратиться к квалифицированному специалисту для более глубокой диагностики и ремонта.
Вопрос-ответ
Где находится блок предохранителей в Renault Logan 1 и Logan 2?
Блок предохранителей в Renault Logan 1 расположен под капотом, рядом с аккумулятором, а также в салоне, под панелью приборов. В Logan 2 блок предохранителей также находится в этих местах, но может иметь немного изменённое расположение в зависимости от комплектации.
Как узнать, какой предохранитель отвечает за конкретное устройство?
Чтобы определить, какой предохранитель отвечает за конкретное устройство, необходимо обратиться к схеме предохранителей, которая обычно находится в руководстве пользователя автомобиля. Также на крышке блока предохранителей может быть указана информация о назначении каждого предохранителя.
Что делать, если предохранитель сгорел?
Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками. Перед заменой рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. После замены проверьте работоспособность устройства, за которое отвечал предохранитель.
Советы
СОВЕТ №1
Перед тем как проверять или заменять предохранители, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Используйте мультиметр для проверки целостности предохранителей. Это более точный способ, чем визуальный осмотр, так как некоторые предохранители могут выглядеть целыми, но на самом деле быть неисправными.
СОВЕТ №3
Обратите внимание на схему предохранителей, указанную в руководстве пользователя вашего автомобиля. Она поможет вам быстро найти нужный предохранитель и понять, за что он отвечает.
СОВЕТ №4
При замене предохранителей используйте только предохранители с теми же характеристиками, что и оригинальные. Это обеспечит правильную работу электрической системы вашего автомобиля и предотвратит возможные повреждения.
