В статье рассмотрим блок предохранителей Ford Focus 3: его расположение, схему и пошаговое руководство по замене. Знание местоположения блоков предохранителей и правил их замены поможет избежать проблем на дороге и поддерживать электрооборудование автомобиля. Эта информация будет полезна как опытным водителям, так и новичкам, желающим самостоятельно решать технические вопросы.

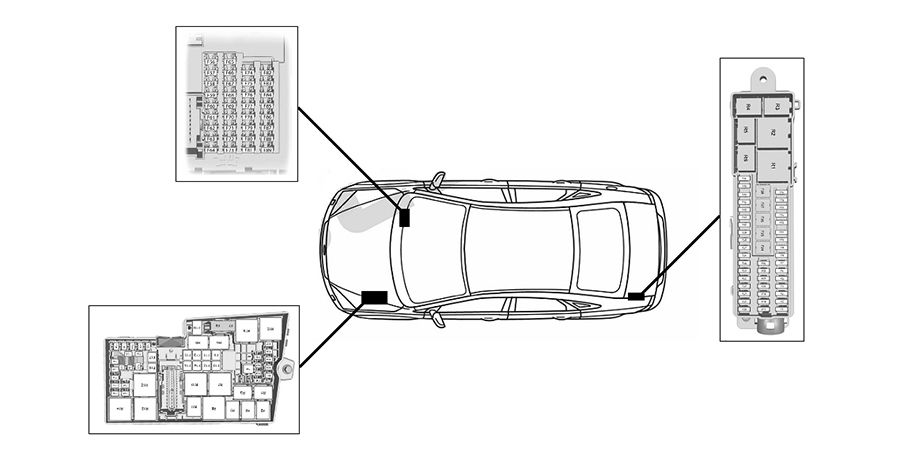

Где расположены блоки предохранителей?
Форд Фокус 3 в базовой комплектации включает три различных блока предохранителей, которые размещены в моторном отсеке, багажнике и салоне автомобиля. В зависимости от их расположения, каждый блок имеет свою уникальную схему плавких предохранителей. Такие привычные элементы, как магнитола, прикуриватель и освещение в салоне, функционируют благодаря этим предохранителям.
Обратите внимание! В дальнейшем мы рассмотрим блоки предохранителей в зависимости от их местоположения. Данная информация актуальна для всех вариантов кузова: седан, хэтчбек и универсал.
Существует несколько стандартных мест, где инженеры обычно размещают эти блоки:
- Блок в салоне автомобиля. Предохранители, отвечающие за работу прикуривателя, фар и внутреннего освещения, находятся именно в салоне. Каждому владельцу Форд Фокуса 3 будет полезно знать, где расположен этот блок. Доступ к нему осуществляется с правой стороны приборной панели. Крышка крепится двумя фиксаторами, что позволяет легко снять ее без использования дополнительных инструментов.
- Блок в моторном отсеке. Блок плавких предохранителей, расположенный под капотом, находится прямо напротив водительского сидения. Доступ к нему осуществляется через черную защитную крышку. Открыв ее, вы увидите ряд плавких предохранителей с указанием их назначения.
- Блок предохранителей в багажном отделении. Последний блок располагается непосредственно в багажнике. Сразу за дверцей, с левой стороны, можно найти крышку. Под ней находятся элементы с приложенной схемой. Важно отметить, что большинство предохранителей из этого блока не используются, но выполняют роль резервных компонентов.
Эксперты отмечают, что замена блока предохранителей на Ford Focus 3 — это важная процедура, которая требует внимательности и аккуратности. Водителям рекомендуется заранее ознакомиться со схемой расположения предохранителей, чтобы избежать путаницы и не повредить другие элементы автомобиля. Специалисты подчеркивают, что перед заменой необходимо отключить аккумулятор, чтобы предотвратить короткое замыкание. Также важно использовать предохранители с правильными характеристиками, так как неправильный выбор может привести к серьезным повреждениям электрооборудования. В случае сомнений лучше обратиться к профессионалам, которые помогут не только с заменой, но и с диагностикой возможных проблем в электрической системе автомобиля.
Замена предохранителей: описание процесса
Замена предохранителей на Ford Focus 3 – это достаточно простая задача. Вам понадобятся лишь базовые инструменты и несколько свободных часов. Основные предохранители располагаются как под капотом, так и в салоне автомобиля. Чтобы разобраться, какой предохранитель за что отвечает, стоит ознакомиться со схемой.
Совет! В блоке предохранителей имеются специальные щипцы, которые помогут аккуратно извлечь сгоревший предохранитель для его проверки или замены.
Сам процесс замены не представляет особой сложности. Чтобы выполнить замену предохранителей в моторном блоке, следуйте приведённым ниже шагам:
- Отключите клеммы от аккумулятора. Не забывайте, что осмотр схемы и замена компонентов должны проводиться только при отключенной аккумуляторной батарее.
- Подумайте, какие элементы внутренней электрики перестали работать. Это поможет вам определить, где искать сгоревший предохранитель.
- Перейдите к работе с блоком предохранителей. Снимите крышку и, опираясь на схему, найдите нужный предохранитель. С помощью пинцета аккуратно извлеките его и проверьте на целостность. Если предохранитель сгорел, замените его на новый. В завершение не забудьте подключить аккумулятор обратно.
| Номер предохранителя | Назначение предохранителя | Ампераж (А) |
|---|---|---|
| F1 | Система управления двигателем (ECM/PCM) | 30 |
| F2 | Система зажигания | 20 |
| F3 | Передние фары | 25 |
| F4 | Задние фары | 25 |
| F5 | Габаритные огни | 15 |
| F6 | Стоп-сигналы | 15 |
| F7 | Противотуманные фары передние | 15 |
| F8 | Противотуманные фары задние | 15 |
| F9 | Освещение приборной панели | 10 |
| F10 | Обогрев заднего стекла | 30 |
| F11 | Электростеклоподъемники передние | 20 |
| F12 | Электростеклоподъемники задние | 20 |
| F13 | Центральный замок | 10 |
| F14 | Звуковой сигнал | 15 |
| F15 | Радиатор охлаждения двигателя | 30 |
| F16 | Бензонасос | 20 |
| F17 | ABS | 20 |
| F18 | ESP | 20 |
| F19 | Подушки безопасности | 30 |
| F20 | Аудиосистема | 15 |
Интересные факты
Вот несколько интересных фактов о схеме и замене блока предохранителей Ford Focus 3:
-
Местоположение блока предохранителей: В Ford Focus 3 существует два основных блока предохранителей: один находится под капотом, а другой — в салоне автомобиля. Это позволяет распределить защиту электрических цепей и облегчить доступ к предохранителям в случае их замены.
-
Индивидуальные предохранители: В отличие от многих автомобилей, в Ford Focus 3 предохранители могут быть индивидуально заменены, что позволяет избежать необходимости замены всего блока предохранителей при выходе из строя одного элемента. Это экономит время и деньги владельцев.
-
Схема предохранителей: В руководстве пользователя Ford Focus 3 представлена подробная схема расположения предохранителей и их назначение. Это полезно для диагностики проблем с электрической системой автомобиля, так как позволяет быстро определить, какой предохранитель отвечает за конкретную функцию, например, за освещение или работу стеклоподъемников.
Замена ПП в салоне авто
Блок предохранителей, находящийся в салоне Ford Focus 3, можно считать его уязвимой точкой. Если вы подозреваете, что ваш блок предохранителей внутри автомобиля неисправен, настало время провести диагностику. Следуйте приведенным ниже шагам:
- Откройте капот и отключите аккумулятор. Обратите внимание, что для замены или проверки предохранителей из любой секции необходимо снимать клеммы аккумулятора.

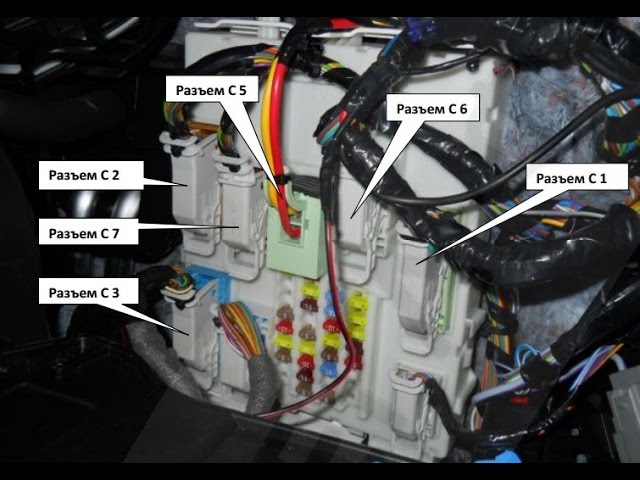

- Блок предохранителей расположен под вещевым ящиком в салоне. Доступ к нему может быть затруднен, так как он находится прямо под бардачком.
- Корпус блока надежно фиксируется двумя зажимами. Чтобы их снять, одновременно потяните вниз. После этого можно убрать пластиковую крышку.
- За крышкой находятся предохранители. Следуя схеме их расположения, аккуратно снимите каждый из них и проверьте на наличие повреждений. Сгоревшие или неисправные элементы обязательно замените.
- Используйте специальные щипцы, которые находятся в комплекте, чтобы извлечь все предохранители. После их снятия вы увидите жгут проводов, который нужно осторожно отключить от устройства.
- Далее вам предстоит снять еще два крепления, после чего блок предохранителей можно будет полностью извлечь. Подготовительные работы завершены, и можно переходить к установке нового блока. Убедитесь, что все жгуты, которые вы отсоединили ранее, вернулись на свои места.
- После подключения проверьте работоспособность системы, запустив поочередно прикуриватель, ближний и дальний свет фар, а также освещение в салоне и другие устройства. Если все функционирует исправно и нет запаха гари, можно закрыть крышку.
Схема предохранителей Ford Focus 3 поможет вам не запутаться и проверить нужные элементы. Автомобиль представляет собой сложную систему, в которой используется множество предохранителей. При ремонте внимательно изучайте расположение компонентов и их номиналы. Например, средняя мощность прикуривателя составляет 20А, что означает, что заменяемая деталь должна иметь точно такой же показатель.
Совет! Если вы впервые сталкиваетесь с электрикой и не уверены в своих силах, лучше обратиться за помощью к более опытному другу. Уверяем вас, что во второй раз замена предохранителей покажется вам гораздо проще.
Ошибки в ремонте блока предохранителей
Многие водители не придают должного значения регулярной проверке предохранителей на предмет их работоспособности. Часто можно встретить самодельные предохранители. Конечно, бывают случаи, когда необходимо срочно заменить сгоревший элемент. В таких ситуациях возникает искушение использовать самодельные или китайские предохранители. Однако делать этого крайне не рекомендуется, так как они могут нанести вред оригинальной электросистеме автомобиля.
Совет! В качестве защитных элементов иногда применяются перемычки или обычные скрепки. Чтобы избежать короткого замыкания или дорогостоящего ремонта, настоятельно советуем не прибегать к таким методам.
Важно помнить, что при проведении ремонта следует обращать внимание на номинал предохранителей. Приведем пример: если сгоревший предохранитель, отвечающий за зарядку автомобиля или прикуриватель, имел номинал 2А, то замену нужно производить на элемент с таким же значением. Игнорирование соответствия номиналов может привести к серьезным и систематическим поломкам.
Какие предохранители выбрать?
Форд Фокус 3 стал первым автомобилем в этой линейке, который выпускается на всех континентах. В России его производят на заводе во Всеволожске. Идея разработчиков была реализована в полной мере, и оригинальные запчасти для этого автомобиля доступны в любом городе, независимо от страны. То же самое касается и предохранителей, которые также производятся в России.
Совет! Российские предохранители ничем не уступают импортным или европейским аналогам, но при этом стоят значительно дешевле. Рекомендуем обратить внимание на продукцию отечественных производителей.
Расположение предохранителей

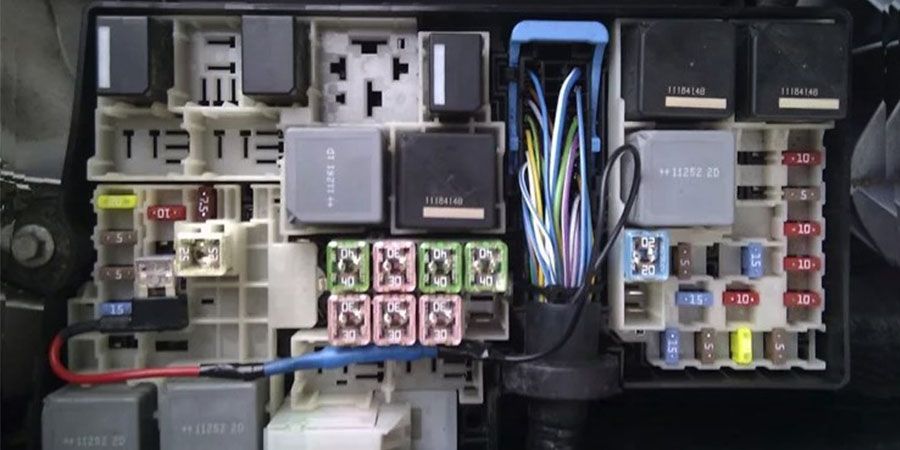

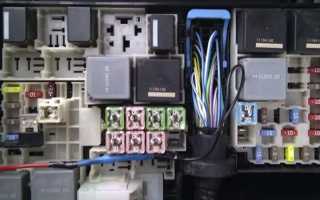

Блок предохраниетелей в моторном отсеке схема с обозначениями
| Предохр. | Сила тока (А) | Назначение |
| 7 | 40 | Насос ABS, насос системы курсовой устойчивости (ESP) |
| 8 | 30 | Клапан системы курсовой устойчивости (ESP) |
| 9 | 30 | Обогрев заднего стекла |
| 10 | 40 | Вентилятор обогревателя |
| 11 | 30 | Модуль запуска и остановки |
| 12 | 30 | Системы управления двигателем |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 25 | Блок управления трансмиссией |
| 16 | 40 | Обогрев лобового стекла, левая сторона |
| 17 | 20 | Вспомогательный обогреватель |
| 18 | 20 | Стеклоочистители лобового стекла |
| 19 | 5 | Модуль ABS, модуль системы курсовой устойчивости (ESP) |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система мониторинга аккумулятора |
| 23 | 5 | Катушки реле, модуль управления выключателем освещения |
| 24 | 20 | Задняя электрическая розетка |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора кондиционера |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Модуль управления силовым агрегатом (PCM) |
| 31 | Не используется | |
| 32 | 10 | Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем) |
| 33 | 10 | Управляющие клапаны двигателя |
| 34 | 10 | Форсунки |
| 35 | 5 | Активные жалюзи радиатора (бензиновый двигатель) |
| 35 | 15 | Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель) |
| 36 | 10 | Модуль управления силовым агрегатом (PCM) |
| 37 | Не используется | |
| 38 | 15 | Модуль управления силовым агрегатом (PCM), модуль управления трансмиссией |
| 39 | 5 | Модуль управления фарами |
| 40 | 5 | Электроусилитель рулевого управления |
| 41 | 20 | Модуль управления кузовом |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Регулятор наклона световых пучков фар |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | 15 | Испаритель |

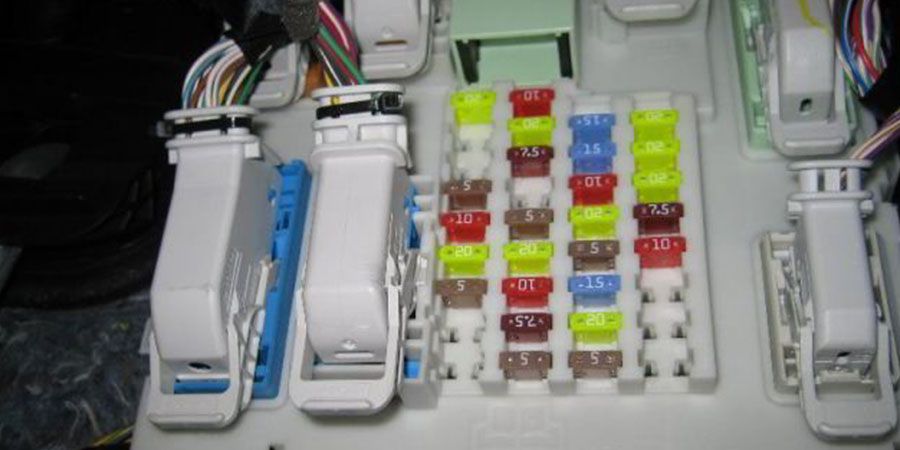

Блок предохраниетелей в салоне
| Предохр. | Сила тока (А) | Назначение |
| 56 | 20 | Питание топливного насоса |
| 57 | Не задействован | |
| 58 | Не задействован | |
| 59 | 5 | Питание системы пассивной защиты от угона (PATS) |
| 60 | 10 | Освещение салона, переключатели двери водителя, перчаточный ящик, наружное освещение, электропривод вентиляционного люка |
| 61 | 20 | Прикуриватель, задняя электрическая розетка |
| 62 | 5 | Модуль дождевого датчика, датчик влажности, зеркало с автоматическим затемнением |
| 63 | 10 | Адаптивный круиз-контроль |
| 64 | Не задействован | |
| 65 | 10 | Механизм открытия крышки багажника |
| 66 | 20 | Замок двери водителя, двойная блокировка |
| 67 | 7,5 | Дисплей мультимедийной системы, GPS, BVC |
| 68 | 15 | Замок рулевого колеса |
| 69 | 5 | Панель приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | Система кондиционирования воздуха |
| 72 | 7,5 | Модуль управления рулевым колесом |
| 73 | 5 | Автономное звуковое устройство (сигнализация), система бортовой диагностики |
| 74 | 15 | Дальний свет фар |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода |
| 77 | 20 | Насос омывателя стекла |
| 78 | 5 | Выключатель зажигания или кнопка запуска |
| 79 | 15 | Радио, аварийная сигнализация и кнопки блокировки дверей |
| 80 | 20 | Электропривод вентиляционного люка |
| 81 | 5 | Датчик движения в салоне, радиочастотный приемник |
| 82 | 20 | Заземление насоса омывателя стекла |
| 83 | 20 | Заземление центрального замка |
| 84 | 20 | Замок двери водителя и заземление системы двойной блокировки |
| 85 | 7,5 | Отопитель системы микроклимата, блок отключения подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя кондиционера с ручным управлением |
| 86 | 10 | Система удержания подушек и ремней безопасности, система отключения подушки безопасности пассажира |
| 87 | Не задействован | |
| 88 | Не задействован | |
| 89 | Не задействован |
Блок предохраниетелей багажника
| Предохр. | Сила тока (А) | Назначение |
| 1 | Не используется | |
| 2 | 10 | Модуль бесключевого доступа в автомобиль |
| 3 | 5 | Дверные ручки автомобиля с функцией дистанционного бесключевого входа |
| 4 | 25 | Модуль двери (передняя левая); электрические стеклоподъемники, система центрального запирания, складывающиеся зеркала с электроприводом, обогрев наружных зеркал |
| 5 | 25 | Модуль двери (передняя правая); электрические стеклоподъемники, система центрального запирания, складывающиеся зеркала с электроприводом, обогрев наружных зеркал |
| 6 | 25 | Модуль двери (задняя левая); электрические стеклоподъемники |
| 7 | 25 | Модуль двери (задняя правая); электрические стеклоподъемники |
| 8 | 10 | Система охраны автомобиля |
| 9 | 25 | Электрическая регулировка сиденья водителя |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | 10 | Модуль кондиционера (с модулем запуска и остановки) |
| 13 | 5 | Приборная панель (с модулем запуска и остановки) |
| 14 | 7,5 | Дисплей мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15 | Аудиосистема, панель управления аудиосистемой (с модулем запуска и остановки) |
| 16 | Не используется | |
| 17 | Не используется | |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | 40 | Модуль для прицепа |
| 27 | Не используется | |
| 28 | Не используется | |
| 29 | 5 | Система мониторинга слепых зон, система помощи в удержании полосы, система предотвращения столкновений на низкой скорости, камера заднего вида (без модуля запуска и остановки) |
| 30 | 5 | Модуль системы парковки |
| 31 | Не используется | |
| 32 | Не используется | |
| 33 | Не используется | |
| 34 | 15 | Обогрев сиденья водителя |
| 35 | 15 | Обогрев сиденья переднего пассажира |
| 36 | Не используется | |
| 37 | 5 | Вентиляционный люк с электроприводом |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | Не используется | |
| 45 | Не используется | |
| 46 | 10 | Система мониторинга слепых зон, система помощи в удержании полосы, система предотвращения столкновений на низкой скорости, камера заднего вида (с модулем запуска и остановки) |
Заключение
Предохранители – это небольшие, но крайне важные компоненты, которые обеспечивают функционирование всей электроники в вашем автомобиле. От работы прикуривателя до дальнего света фар – все эти функции могут оказаться недоступными в случае поломки или отсутствия предохранителей. Поэтому крайне важно знать, где располагаются предохранители на Ford Focus 3, а также уметь правильно снять крышку и отсоединить жгуты.
Скорее всего, вам не потребуется помощь профессионала. Даже если вы впервые сталкиваетесь с внутренними устройствами автомобиля, ознакомившись с схемой и инструкцией по снятию блока, представленной в нашей статье, вы сможете самостоятельно выполнить ремонт без особых трудностей.
Частые проблемы с блоком предохранителей Ford Focus 3
Блок предохранителей в Ford Focus 3 играет важную роль в обеспечении надежной работы электрической системы автомобиля. Однако, как и любое другое устройство, он может сталкиваться с различными проблемами. Рассмотрим наиболее распространенные неисправности, которые могут возникнуть с блоком предохранителей этого автомобиля.
1. Перегоревшие предохранители. Это наиболее распространенная проблема, с которой сталкиваются владельцы Ford Focus 3. Перегоревшие предохранители могут быть вызваны коротким замыканием, перегрузкой электрической цепи или неисправностью подключенных компонентов. Важно регулярно проверять состояние предохранителей и заменять их при необходимости.
2. Коррозия контактов. Влага и грязь могут привести к коррозии контактов в блоке предохранителей. Это может вызвать плохой контакт и, как следствие, сбои в работе электрических систем автомобиля. Регулярная проверка и очистка контактов помогут избежать этой проблемы.
3. Неправильная установка предохранителей. Если предохранители были заменены неправильно, это может привести к их быстрому перегреву и выходу из строя. Важно следить за тем, чтобы предохранители соответствовали номиналу, указанному в руководстве пользователя, и были установлены в правильные слоты.
4. Повреждение блока предохранителей. Физическое повреждение блока предохранителей, например, в результате удара или воздействия высоких температур, может привести к его неисправности. В таких случаях может потребоваться полная замена блока.
5. Проблемы с проводкой. Иногда проблемы с блоком предохранителей могут быть связаны не с самим блоком, а с проводкой, которая к нему подключена. Износ, повреждения или плохие соединения могут вызывать перебои в работе электрических систем. Рекомендуется проверять проводку на наличие повреждений и при необходимости проводить ремонт.
Знание этих распространенных проблем поможет владельцам Ford Focus 3 своевременно выявлять и устранять неисправности, обеспечивая надежную работу автомобиля и его электрической системы.
Читайте также:
Вопрос-ответ
Как узнать, какой предохранитель отвечает за конкретную функцию в Ford Focus 3?
Для определения, какой предохранитель отвечает за конкретную функцию, необходимо обратиться к руководству пользователя автомобиля, где представлена схема предохранителей. Также на крышке блока предохранителей обычно имеется схема с указанием назначения каждого предохранителя.
Как правильно заменить предохранитель в Ford Focus 3?
Для замены предохранителя сначала необходимо отключить зажигание. Затем откройте блок предохранителей, найдите нужный предохранитель по схеме и аккуратно извлеките его с помощью пинцета или специального инструмента. Установите новый предохранитель того же номинала на его место и закройте блок.
Что делать, если новый предохранитель сразу сгорел после замены?
Если новый предохранитель сгорел сразу после замены, это может указывать на наличие короткого замыкания или неисправности в электрической цепи. Рекомендуется проверить проводку и устройства, подключенные к данной цепи, а также обратиться к специалисту для диагностики проблемы.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрических ударов во время замены блока предохранителей.
СОВЕТ №2
При замене блока предохранителей внимательно изучите схему расположения предохранителей, которая обычно находится на крышке блока. Это поможет вам правильно установить новые предохранители и избежать ошибок.
СОВЕТ №3
Используйте предохранители только с теми характеристиками, которые указаны в руководстве пользователя. Установка предохранителей с неправильным номиналом может привести к повреждению электрической системы автомобиля.
СОВЕТ №4
После замены блока предохранителей проверьте работу всех электрических систем автомобиля. Это поможет убедиться, что замена прошла успешно и все функции работают корректно.
