В статье рассмотрим схему блока предохранителей и реле автомобиля ВАЗ-2111. Знание расположения и назначения предохранителей поможет быстро выявлять и устранять неисправности, а также самостоятельно заменять вышедшие из строя элементы. Эта информация полезна как опытным автомобилистам, так и новичкам.
За какие устройства в авто отвечают предохранители

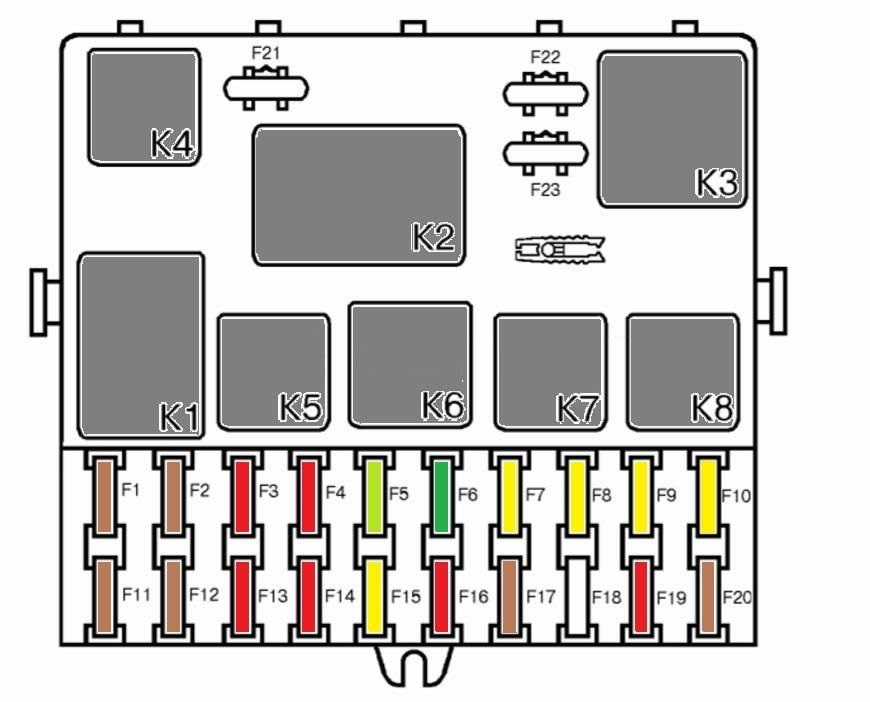

Как показано на диаграмме, блок предохранителей автомобиля ВАЗ-2111 включает в себя двадцать элементов.
- F1 (5 Ампер) – отвечает за освещение всех ламп в автомобиле (приборная панель, указатели габаритов, багажник, номерной знак, левые габаритные огни);
- F2 (7,5 А) – фонари ближнего света (левые);
- F3 (10 А) – фонари дальнего света (левые);
- F4 (10 А) – противотуманные фары (правые);
- F5 (30 А) – предохранитель для стеклоподъемников;
- F6 (15 А) – предохранитель для прикуривателя и переносной лампы;
- F7 (20 А) – звуковой сигнал и вентилятор радиатора;
- F8 (20 А) – обогрев заднего стекла;
- F9 (20 А) – стеклоочиститель и омыватель лобового стекла;
- F10 (20 А) – резервный предохранитель;
- F11 (5 А) – габаритные огни (правые);
- F12 (7,5 А) – фонари ближнего света (правые);
- F13 (10 А) – фонари дальнего света (правые);
- F14 (10 А) – противотуманные фары (левые);
- F15 (20 А) – обогрев сидений;
- F16 (10 А) – указатели поворота и аварийная сигнализация;
- F17 (7,5 А) – подсветка в салоне, вокруг ключа зажигания и стоп-сигналы;
- F18 (25 А) – подсветка в бардачке, прикуриватель и отопление салона;
- F19 (10 А) – проверка работоспособности стоп-сигналов и фонарь заднего хода;
- F20 (7,5 А) – задние противотуманные фонари.
Электрическая схема ВАЗ-2111
Эксперты отмечают, что схема блока предохранителей и реле ВАЗ-2111 является ключевым элементом электрической системы автомобиля. Она обеспечивает защиту различных электрических компонентов от перегрузок и коротких замыканий, что особенно важно для надежности работы автомобиля. В блоке предохранителей расположены элементы, отвечающие за питание таких систем, как освещение, стартер и электроника.
Специалисты рекомендуют внимательно изучить схему, чтобы правильно идентифицировать предохранители и реле, а также их назначение. Это знание поможет водителям быстро реагировать на возможные неисправности и проводить диагностику. Кроме того, правильная замена предохранителей и реле может значительно продлить срок службы электрической системы автомобиля. Важно помнить, что использование оригинальных запчастей и соблюдение рекомендаций производителя – залог надежной работы всех систем автомобиля.
Реле и дополнительные предохранители
В блоке предохранителей расположены восемь реле, отвечающих за работу различных систем автомобиля:
- К1 – контроль исправности осветительных ламп;
- К2 – управление стеклоочистителями лобового стекла;
- К3 – реле для поворотников и аварийной сигнализации;
- К4 – активация ближнего света;
- К5 – переключение на дальний свет;
- К6 – резервное реле;
- К7 – активация подогрева заднего стекла;
- К8 – контроль функционирования задних противотуманок.
Важно отметить, что некоторые плавкие предохранители в модели ВАЗ-2111 находятся вне общего блока. Например, плавкая вставка для центрального замка размещена в отдельной коробочке, расположенной за блоком предохранителей.
В этой линейке автомобилей имеется дополнительный блок, состоящий из трех предохранителей и трех реле, который находится справа от приборной панели, за облицовочной пластиной, закрепленной на два самореза. В этом блоке располагаются:
- контроллер и модуль зажигания;
- клапан для продувки адсорбера, а также датчики кислорода, скорости и расхода воздуха;
- топливный насос и форсунки;
- электровентилятор;
- бензонасос;
- система зажигания.
Технические характеристики двигателя ВАЗ-2111
Как показывает практика, обычному автолюбителю достаточно легко самостоятельно найти, диагностировать и заменить нужный предохранитель, даже при минимальной подготовке. Перед тем как менять различные устройства, защищаемые предохранителями, рекомендуется сначала проверить их состояние.
Читайте также:
| Номер предохранителя/реле | Защищаемая цепь/Назначение | Номинал (А) / Тип реле |
|---|---|---|
| F1 | Фары дальнего света (левая) | 7.5 |
| F2 | Фары дальнего света (правая) | 7.5 |
| F3 | Фары ближнего света (левая) | 7.5 |
| F4 | Фары ближнего света (правая) | 7.5 |
| F5 | Противотуманные фары | 15 |
| F6 | Освещение салона, багажника, прикуриватель | 15 |
| F7 | Стеклоочиститель, омыватель | 15 |
| F8 | Обогрев заднего стекла | 20 |
| F9 | Звуковой сигнал | 10 |
| F10 | Указатели поворота, аварийная сигнализация | 15 |
| F11 | Стоп-сигналы, габаритные огни | 10 |
| F12 | Бензонасос, система впрыска | 15 |
| F13 | Вентилятор радиатора | 20 |
| F14 | Электростеклоподъемники | 25 |
| F15 | Замок зажигания, стартер | 30 |
| K1 | Реле включения дальнего света фар | Реле |
| K2 | Реле включения ближнего света фар | Реле |
| K3 | Реле включения противотуманных фар | Реле |
| K4 | Реле обогрева заднего стекла | Реле |
| K5 | Реле включения звукового сигнала | Реле |
| K6 | Реле указателей поворота и аварийной сигнализации | Реле |
| K7 | Реле бензонасоса | Реле |
| K8 | Реле вентилятора радиатора | Реле |
Интересные факты
Вот несколько интересных фактов о схеме блока предохранителей и реле ВАЗ-2111:
-
Многофункциональность реле: ВАЗ-2111 использует реле не только для управления электроприборами, но и для защиты цепей от перегрузок. Например, реле стартера отвечает за подачу напряжения на стартер, а также защищает его от короткого замыкания.
-
Логическая схема: Блок предохранителей ВАЗ-2111 организован по принципу логической схемы, где каждый предохранитель отвечает за определённый элемент или группу элементов. Это упрощает диагностику неисправностей, так как можно легко определить, какой предохранитель отвечает за конкретную функцию.
-
Удобство замены: В отличие от более старых моделей автомобилей, в ВАЗ-2111 предусмотрена удобная система доступа к блоку предохранителей. Он расположен в салоне, что позволяет быстро и легко заменить предохранители и реле без необходимости доступа к моторному отсеку.
Эти факты подчеркивают как функциональность, так и удобство конструкции системы предохранителей и реле в ВАЗ-2111.
Схема подключения предохранителей и реле
В автомобиле ВАЗ-2111 представлена важная элемент электрической системы, обеспечивающий защиту различных компонентов от перегрузок и коротких замыканий. В данной модели автомобиля используется несколько предохранителей и реле, которые отвечают за работу различных систем, таких как освещение, стартер, система зажигания и другие.
На схеме блока предохранителей ВАЗ-2111 можно увидеть, что каждый предохранитель имеет свое назначение и защищает определенную цепь. Например, предохранитель, отвечающий за работу фар, защищает проводку от перегрева и возможного возгорания в случае короткого замыкания. Важно знать, какие предохранители отвечают за какие системы, чтобы при необходимости можно было быстро заменить перегоревший элемент.
Блок предохранителей расположен под панелью приборов, что обеспечивает к нему удобный доступ. Для удобства пользователя на крышке блока предохранителей обычно имеется схема, на которой указаны все предохранители и их назначение. Это позволяет быстро ориентироваться в ситуации и находить нужный элемент для замены.
Реле в ВАЗ-2111 также играют важную роль в электрической системе. Они используются для управления высокомощными устройствами, такими как стартер или насос омывателя. Реле позволяют снизить нагрузку на переключатели и другие элементы управления, что увеличивает их срок службы. В зависимости от назначения, реле могут быть как постоянными, так и временными, что позволяет реализовать различные функции, например, автоматическое включение фар при запуске двигателя.
При подключении предохранителей и реле важно соблюдать правильную полярность и учитывать номиналы предохранителей, чтобы избежать повреждения электрической системы. Неправильная установка или использование предохранителей с неподходящими характеристиками может привести к серьезным повреждениям, поэтому всегда стоит следовать рекомендациям производителя.
В случае, если какой-либо предохранитель перегорел, его необходимо заменить на новый с тем же номиналом. Не рекомендуется устанавливать предохранители с более высоким номиналом, так как это может привести к перегреву проводки и другим серьезным проблемам. Также стоит периодически проверять состояние предохранителей и реле, чтобы вовремя выявить возможные неисправности.
В заключение, важным аспектом, который необходимо учитывать при обслуживании автомобиля, является знание расположения и назначения предохранителей и реле, что поможет избежать многих проблем и обеспечит надежную работу всех электрических систем автомобиля.
Вопрос-ответ
Как найти схему блока предохранителей для ВАЗ-2111?
Схему блока предохранителей можно найти в руководстве пользователя автомобиля, которое обычно находится в бардачке. Также ее можно найти на специализированных автомобильных форумах или сайтах, посвященных ремонту и обслуживанию автомобилей ВАЗ.
Что делать, если предохранитель сгорел?
Если предохранитель сгорел, необходимо сначала определить причину его перегорания. После этого следует заменить сгоревший предохранитель на новый с тем же номиналом. Если проблема повторяется, рекомендуется обратиться к специалисту для диагностики электрической системы автомобиля.
Как проверить работоспособность реле в блоке предохранителей?
Для проверки реле можно использовать мультиметр, установив его в режим измерения сопротивления. Также можно временно заменить реле на исправное, чтобы проверить, работает ли система. Если замена реле решает проблему, значит, старое реле неисправно и требует замены.
Советы
СОВЕТ №1
Перед тем как приступать к работе с блоком предохранителей, обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и обеспечит вашу безопасность во время ремонта.
СОВЕТ №2
Изучите схему блока предохранителей вашего автомобиля, чтобы точно знать, какие предохранители отвечают за какие системы. Это поможет вам быстро находить и заменять неисправные элементы.
СОВЕТ №3
Регулярно проверяйте состояние предохранителей и реле. Если вы заметили, что какой-то из них перегорел, замените его на новый, чтобы избежать дальнейших проблем с электрической системой автомобиля.
СОВЕТ №4
Храните запасные предохранители и реле в автомобиле. Это позволит вам быстро решить проблему в случае их выхода из строя во время поездки.
