В статье представлена распиновка блока предохранителей автомобиля ВАЗ-2112 с инжектором на 16 клапанов. Знание расположения и назначения предохранителей важно для владельцев, так как они защищают электрическую систему от перегрузок и коротких замыканий. Умение быстро идентифицировать и заменить поврежденные предохранители поможет избежать проблем и обеспечить надежную работу автомобиля.
Основные параметры

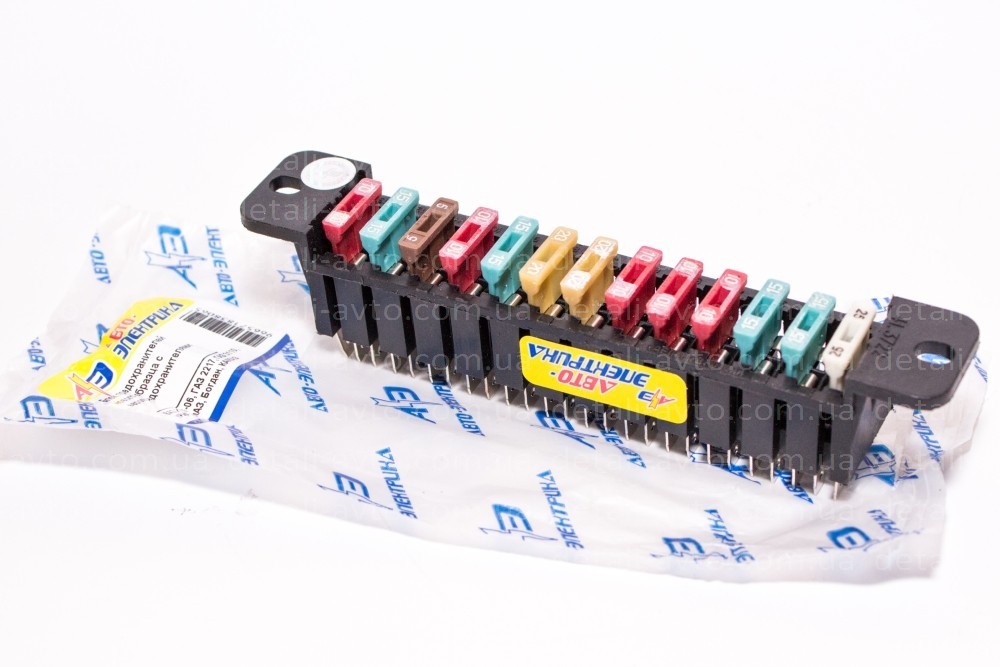

Блок предохранителей находится под декоративной панелью, слева от рулевой колонки. Извлечь его довольно просто: достаточно нажать на защелку и опустить блок вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на работоспособность с помощью мультиметра. В этом блоке имеется всего 20 предохранителей, каждый из которых предназначен для определенной силы тока. Определить, на какую силу тока рассчитан предохранитель, можно по его цвету:
- желто-коричневый – 5 ампер;
- темно-коричневый – 7,5 ампер;
- красный – 10 ампер;
- насыщенный синий – 15 ампер;
- ярко-желтый – 20 ампер;
- прозрачный – 25 ампер;
- зеленый – 30 ампер.
Как выполнить тюнинг салона на ВАЗ-2112
Важно помнить, что нельзя устанавливать предохранители с более высокой силой тока, а также не следует менять их местами. Несоблюдение этих рекомендаций может привести к выходу из строя защищаемого устройства. Если у вас нет достаточных знаний, лучше доверить работу с электрической системой автомобиля специалисту. Чтобы избежать риска возгорания, не заменяйте вышедший из строя предохранитель проволокой, так как это может вызвать короткое замыкание.
За основным блоком вы можете увидеть отдельно подключенные устройства: одно из них отвечает за противотуманные фары, а другое – за центральный замок. У автомобилей старого поколения отсутствуют дополнительные предохранители для защиты автомагнитолы и сигнализации.
Если вы планируете установить дополнительное оборудование в автомобиле, обязательно позаботьтесь о наличии этих предохранителей.
Эксперты отмечают, что распиновка блока предохранителей ВАЗ-2112 инжектор 16 клапанов является важным аспектом для обеспечения надежной работы автомобиля. Правильное подключение предохранителей позволяет избежать коротких замыканий и других электрических неисправностей, что особенно актуально для инжекторных моделей. Специалисты рекомендуют внимательно изучить схему распиновки, так как даже небольшая ошибка может привести к серьезным проблемам с электроникой. Также они подчеркивают, что регулярная проверка состояния предохранителей и их замена при необходимости помогут продлить срок службы автомобиля и повысить его безопасность. Важно помнить, что использование оригинальных предохранителей гарантирует соответствие техническим требованиям и надежность работы всех систем автомобиля.
Какие предохранители собраны в блок
В данном блоке располагается 20 предохранителей. Их распределение по номерам представлено ниже:
- F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и левых габаритов, а также контрольную лампочку, сигнализирующую о работе габаритов;
- F2 отвечает за ближний свет левой фары;
- F3 – за дальний свет левой фары;
- F4 функционирует в цепи правой противотуманной фары;
- F5 защищает электродвигатели стеклоподъемников от перегрузок;
- F6 используется в цепи переносной лампы;
- F7 обеспечивает защиту клаксона и вентилятора системы охлаждения двигателя;
- F8 – за контакты реле и элементы системы обогрева заднего стекла;
- F9 – за обмотку реле подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также их очистители;
- F10 находится в резерве;
- F11 защищает цепь правых габаритов;
- F12 отвечает за ближний свет правой фары;
- F13 – за дальний свет правой фары и контрольную лампочку, сигнализирующую о включении этого освещения;
- F14 работает с левой противотуманной фарой;
- F15 защищает блокировку замка багажника и обогрев сидений;
- F16 управляет лампами аварийной сигнализации и реле-прерывателем поворотников;
- F17 отвечает за стоп-сигнал и освещение салона, расположенное у часов или экрана бортового компьютера, а также в области выключателя зажигания и индивидуальной подсветки на потолке;
- F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
- F19 – за реле контроля сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотников, индикацию бортовой системы, часы или ЭБУ, обмотку генератора и комбинацию приборов;
- F20 – за задние противотуманные фары.
Как осуществляется тюнинг салона на ВАЗ-2112
Номинальный ток предохранителей определяется по их цвету. Как видно, большинство предохранителей участвуют в цепях нескольких узлов.
| Номер предохранителя | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 15 | Электробензонасос, форсунки, клапан адсорбера |
| F2 | 10 | Электронный блок управления (ЭБУ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ) |
| F3 | 10 | Катушки зажигания, датчик фаз, датчик скорости |
| F4 | 15 | Вентилятор системы охлаждения двигателя |
| F5 | 10 | Звуковой сигнал, прикуриватель |
| F6 | 15 | Обогрев заднего стекла |
| F7 | 20 | Стеклоочистители, омыватель лобового стекла |
| F8 | 10 | Ближний свет фар (левая фара) |
| F9 | 10 | Ближний свет фар (правая фара) |
| F10 | 10 | Дальний свет фар (левая фара) |
| F11 | 10 | Дальний свет фар (правая фара) |
| F12 | 10 | Габаритные огни (левая сторона), подсветка номера |
| F13 | 10 | Габаритные огни (правая сторона), подсветка приборов |
| F14 | 15 | Противотуманные фары |
| F15 | 20 | Электростеклоподъемники |
| F16 | 10 | Стоп-сигналы, фонари заднего хода |
| F17 | 15 | Обогрев сидений |
| F18 | 10 | Магнитола, часы, плафон освещения салона |
| F19 | 20 | Центральный замок |
| F20 | 15 | Аварийная сигнализация, указатели поворота |
Интересные факты
Вот несколько интересных фактов о распиновке блока предохранителей ВАЗ-2112 с инжектором на 16 клапанов:
Читайте также:
-
Разнообразие предохранителей: В блоке предохранителей ВАЗ-2112 используется несколько типов предохранителей, включая стандартные стеклянные и мини-предохранители. Это позволяет защитить различные электрические цепи автомобиля, включая системы зажигания, освещения и управления двигателем.
-
Функциональная схема: Распиновка блока предохранителей включает в себя не только предохранители, но и реле, которые отвечают за управление различными системами автомобиля. Например, реле стартера и реле вентилятора охлаждения двигателя. Это делает блок предохранителей важным элементом для обеспечения надежной работы всех электрических систем.
-
Легкость диагностики: Знание распиновки блока предохранителей позволяет владельцам автомобилей ВАЗ-2112 самостоятельно проводить диагностику и замену предохранителей при возникновении электрических проблем. Это может существенно сэкономить время и деньги на ремонте, так как многие проблемы можно решить без обращения в сервисный центр.
Электромагнитные реле
Для снижения нагрузки на контакты переключателей автомобиля в электрической схеме применяются электромагнитные реле. В данной системе их восемь:
- реле К1 отвечает за исправность ламп;
- реле К2 управляет работой очистителя переднего стекла;
- реле К3 предназначено для поворотных указателей и аварийной сигнализации;
- реле К4 активирует ближний свет фар;
- реле К5 включает дальний свет;
- реле К7 отвечает за обогрев заднего стекла;
- реле К8 управляет задними противотуманными фонарями.
Объем багажника ВАЗ-2112
В блоке также имеется дополнительное реле К6. Прежде чем установить новый элемент в систему, важно проверить проводку на наличие коротких замыканий, так как это может привести к повреждению предохранителя или самого устройства, защищаемого плавким элементом. Указанный блок является основным, но не единственным в электрической цепи ВАЗ-2112.

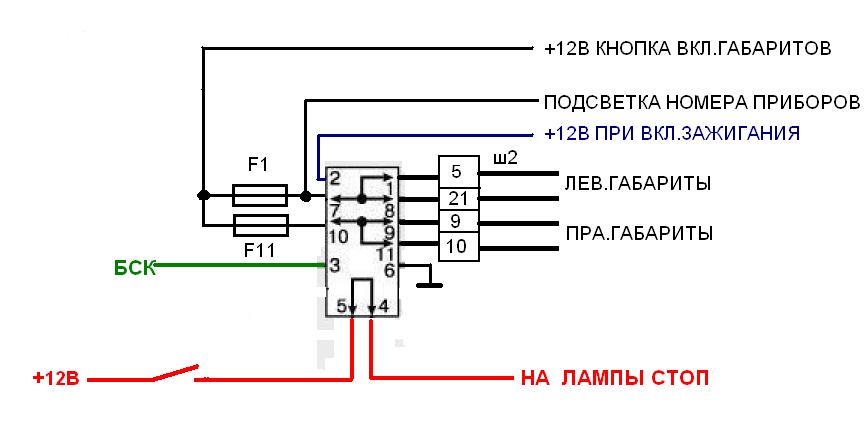

Схема подключения блока предохранителей
Блок предохранителей ВАЗ-2112 инжектор 16 клапанов представляет собой важный элемент электрической системы автомобиля, обеспечивающий защиту различных электрических цепей от короткого замыкания и перегрузок. Правильная распиновка блока предохранителей позволяет избежать серьезных неисправностей и продлить срок службы электрооборудования.
В блоке предохранителей ВАЗ-2112 можно выделить следующие основные предохранители:
- Предохранитель №1 – отвечает за работу системы управления двигателем.
- Предохранитель №2 – защищает цепь освещения, включая фары и габариты.
- Предохранитель №3 – отвечает за работу системы зажигания.
- Предохранитель №4 – защищает цепь обогрева заднего стекла.
- Предохранитель №5 – отвечает за работу системы стеклоподъемников.
- Предохранитель №6 – защищает цепь вентилятора охлаждения.
- Предохранитель №7 – отвечает за работу системы сигнализации и центрального замка.
- Предохранитель №8 – защищает цепь аудиосистемы.
Каждый предохранитель имеет свой номинал, который указан на корпусе блока. При замене предохранителей важно использовать элементы с тем же номиналом, чтобы избежать перегрузки и повреждения электрических цепей. Номиналы предохранителей могут варьироваться от 5 до 30 ампер в зависимости от назначения.
Для удобства пользователей, на внутренней стороне крышки блока предохранителей обычно размещается схема, на которой указаны все предохранители и их назначение. Это позволяет быстро ориентироваться в случае необходимости замены или проверки состояния предохранителей.
Важно помнить, что при возникновении проблем с электрической системой автомобиля, прежде всего следует проверить состояние предохранителей. Если предохранитель сгорел, это может быть признаком более серьезной проблемы в электрической цепи, и в таком случае рекомендуется обратиться к специалистам для диагностики и ремонта.
Таким образом, знание блока предохранителей ВАЗ-2112 инжектор 16 клапанов является необходимым для каждого владельца автомобиля, что позволит своевременно реагировать на возможные неисправности и обеспечивать надежную работу всех электрических систем.
Вопрос-ответ
Как правильно определить назначение каждого предохранителя в блоке предохранителей ВАЗ-2112?
Для определения назначения предохранителей в блоке предохранителей ВАЗ-2112 можно воспользоваться схемой, которая обычно размещена на крышке блока или в руководстве по эксплуатации автомобиля. Также можно найти информацию в интернете или специализированных форумах, где владельцы делятся опытом и схемами.
Что делать, если предохранитель сгорел сразу после замены?
Если предохранитель сгорел сразу после замены, это может указывать на наличие короткого замыкания или неисправности в электрической цепи. В таком случае необходимо проверить проводку и устройства, которые питаются от данного предохранителя, на наличие повреждений или замыканий. Рекомендуется обратиться к специалисту для диагностики.
Как самостоятельно заменить предохранитель в блоке предохранителей ВАЗ-2112?
Для замены предохранителя в блоке предохранителей ВАЗ-2112 нужно сначала отключить зажигание. Затем, используя специальный инструмент или пинцет, аккуратно извлеките сгоревший предохранитель и замените его новым, аналогичного номинала. После установки нового предохранителя проверьте работу системы, за которую он отвечает.
