Вентилятор печки ВАЗ-2109 — ключевой элемент системы отопления, обеспечивающий комфорт в салоне зимой. Однако он может выйти из строя, что создаёт неудобства для водителя и пассажиров. В статье рассмотрим основные причины неисправности вентилятора, а также методы диагностики и ремонта. Эти знания помогут быстро устранить проблему и восстановить работу системы отопления.
Функции вентилятора печки ВАЗ-2109
Автомобильная печка модели ВАЗ-2109 предназначена для обогрева салона автомобиля. Она также эффективно предотвращает запотевание стекол внутри машины. Обогревательная мощность устройства рассчитана таким образом, что даже при температуре -25 градусов Цельсия в салоне будет поддерживаться комфортный температурный режим, достигающий 16 градусов тепла.
Ключевым компонентом печки является вентилятор, который обеспечивает циркуляцию воздуха из внешней среды. Воздух поступает в обогреватель через радиатор, где он нагревается и затем подается в салон автомобиля в уже теплой форме.
Замена сайлентблоков задней балки ВАЗ-2109
Работа печки может быть нарушена, если вентилятор, входящий в ее конструкцию, перестанет функционировать.
В связи с этим эксперты рекомендуют владельцам автомобилей обратить внимание на возможные причины неисправности устройства.
Существует несколько причин, по которым вентилятор печки ВАЗ-2109 может перестать работать. Во-первых, стоит проверить предохранители, так как их перегорание является одной из самых распространенных проблем. Если предохранитель в порядке, следует обратить внимание на проводку и разъемы, которые могут быть повреждены или окислены. Также стоит проверить мотор вентилятора — его может заблокировать грязь или пыль, что приводит к перегреву и выходу из строя.
Если все вышеперечисленное в порядке, возможно, проблема кроется в самом регуляторе скорости вентилятора. В этом случае потребуется его замена. Эксперты рекомендуют проводить регулярное техническое обслуживание системы отопления и вентиляции, чтобы избежать подобных неисправностей в будущем.
Причины, почему не работает вентилятор печки ВАЗ-2109
Опытные мастера, занимающиеся ремонтом автомобилей ВАЗ-2109, выделяют несколько основных причин, по которым вентилятор обогревателя может перестать функционировать.
Первая причина – это сгоревший предохранитель. Эта проблема считается одной из самых сложных для диагностики, так как определить, что именно он вышел из строя, бывает непросто. Для этого необходимо проверить всю электрическую цепь отопительной системы. Если причина действительно в предохранителе, его маркировка – «F7», что соответствует силе тока в 30 А.
Вторая причина – плохой контакт в монтажном блоке. Контакт может окислиться, что приводит к проблемам в работе. Чтобы проверить это, достаточно немного пошевелить колодку с проводами. Если вентилятор заработал после этих действий, значит, проблема в окислении контакта. В этом случае необходимо очистить его.
Третья причина – это заливание реле в системе зажигания. Определить эту неисправность довольно просто. Нужно обратить внимание на момент, когда начинает работать обогреватель. Если он включается только после прогрева автомобиля, значит, реле зажигания залито маслом. В таком случае рекомендуется заменить реле, которое находится под приборной панелью.
Четвертая причина заключается в том, что вентилятор начинает работать не сразу, а только на третьей скорости. Это связано с добавочным резистором. На первых двух скоростях вентилятор получает питание через этот резистор, а на третьей скорости ток подается напрямую. Замена неисправного резистора позволит вентилятору работать на всех скоростях.
Также к причинам, по которым вентилятор может не работать, относится неисправный переключатель отопительной системы, расположенный под центральной консолью. Для его проверки нужно выполнить несколько простых шагов:
- Снять центральную консоль.
- Завести автомобиль.
- Взять двенадцативольтную лампочку (например, габаритную) и припаять к ней провода «плюс» и «минус».
- Подключить провод «минус» к кузову.
- Подключить провод «плюс» к 1-му, 2-му и 3-му контактам добавочного резистора.
Далее проверяем реакцию лампочки:
- Если лампочка горит – переключатель работает.
- Если лампочка не горит – переключатель неисправен.
Если во втором случае лампочка не загорается, подключаем провод к «плюсу» переключателя и снова проверяем:
- Лампочка горит – цепь цела, предохранитель исправен.
- Лампочка не горит – в цепи есть обрыв, предохранитель в порядке.
После анализа ситуации и выявления причин неисправности, необходимо заменить поврежденные детали.
Также неисправность может быть связана с самим вентилятором. Чаще всего выходит из строя его электрический двигатель. Эта проблема диагностируется, если все предыдущие варианты не подошли. Основные неисправности электродвигателя вентилятора могут быть следующими:
- Двигатель сгорел.
- Плохой контакт с массой автомобиля.
- Залипание щеток электродвигателя.
Критической причиной поломки вентилятора отопительной системы ВАЗ-2109 является сгоревший электродвигатель. В этом случае потребуется заменить весь вентилятор, а не только его отдельные компоненты.
| Причина неисправности | Как проверить | Как исправить |
|---|---|---|
| Перегорел предохранитель F7 (30А) | Проверить целостность предохранителя в блоке предохранителей (под капотом, слева). | Заменить предохранитель на новый с аналогичным номиналом. |
| Неисправно реле вентилятора печки | Найти реле (обычно рядом с блоком предохранителей или под панелью). Попробовать заменить на заведомо исправное или проверить его контакты. | Заменить реле на новое. |
| Неисправен переключатель режимов вентилятора | Снять переключатель, проверить контакты на окисление или обрыв. Прозвонить мультиметром. | Очистить контакты, при необходимости заменить переключатель. |
| Обрыв проводки или плохой контакт | Визуально осмотреть проводку от предохранителя до вентилятора, от переключателя до вентилятора. Проверить надежность крепления разъемов. | Найти место обрыва или плохого контакта, восстановить целостность проводки, зачистить и закрепить контакты. |
| Неисправен резистор отопителя (дополнительный резистор) | Находится обычно в корпусе отопителя. Проверить его сопротивление мультиметром. При неисправности вентилятор может работать только на одной скорости (обычно максимальной). | Заменить резистор отопителя. |
| Неисправен сам электродвигатель вентилятора | Подать напрямую 12В на клеммы вентилятора (предварительно отсоединив его от штатной проводки). Если не крутится, то проблема в моторе. | Заменить электродвигатель вентилятора. |
| Загрязнение или заклинивание крыльчатки вентилятора | Снять вентилятор и осмотреть крыльчатку. Убедиться, что она свободно вращается. | Очистить крыльчатку от мусора, смазать подшипники (если это возможно и необходимо). |
Интересные факты
Вот несколько интересных фактов о проблемах с вентилятором печки на ВАЗ-2109 и способах их исправления:
-
Частая причина — перегрев: Вентилятор печки может перестать работать из-за перегрева. Это происходит, когда мотор вентилятора забивается пылью и грязью, что приводит к его заклиниванию. Регулярная чистка вентилятора и его компонентов может значительно продлить срок службы устройства.
-
Проблемы с электропроводкой: ВАЗ-2109 известен своими проблемами с электропроводкой, особенно в старых моделях. Окисление контактов и повреждения проводов могут привести к тому, что вентилятор не будет получать питание. Проверка и замена поврежденных проводов или контактов может решить проблему.
-
Ремонт или замена резистора: Вентилятор печки работает в нескольких режимах, и если он не включается на всех, кроме самого высокого, это может указывать на неисправность резистора. Замена резистора — простая и недорогая процедура, которая может восстановить работу вентилятора на всех скоростях.
Эти факты подчеркивают важность регулярного обслуживания и диагностики системы отопления и вентиляции в автомобиле.

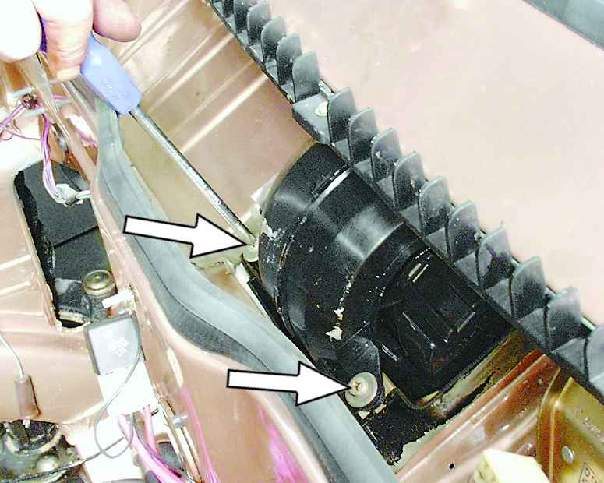

Как произвести замену неисправного вентилятора печки ВАЗ-2109
Замена неисправного вентилятора в системе отопления включает в себя несколько шагов:
- снятие накладки печки, находящейся под капотом;
- открытие защитного кожуха двигателя обогревателя автомобиля;
- откручивание крепежных болтов, которые фиксируют вентилятор;
- удаление поврежденной детали и установка новой;
- сборка в обратном порядке.
Причины медленной работы дворников на ВАЗ-2109
Как видно, данную замену можно выполнить самостоятельно в гараже, однако в случае возникновения проблем всегда есть возможность обратиться за помощью в автосервис.
Проверка электропроводки и предохранителей системы вентиляции
Первым шагом в диагностике неисправности вентилятора печки ВАЗ-2109 является проверка электропроводки и предохранителей системы вентиляции. Это необходимо, так как многие проблемы с работой вентилятора могут быть связаны именно с электрическими компонентами.
Начните с проверки предохранителей. В автомобиле ВАЗ-2109 предохранители находятся в блоке, который расположен под приборной панелью. Для вентилятора печки обычно используется предохранитель с маркировкой «Вентилятор» или «Печка». Снимите предохранитель и визуально осмотрите его на наличие повреждений. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками. Обратите внимание, что повторное сгорание предохранителя может указывать на наличие короткого замыкания или другой неисправности в системе.
После проверки предохранителей переходите к осмотру электропроводки. Проверьте все соединения, начиная от блока предохранителей и заканчивая самим вентилятором. Убедитесь, что провода не имеют видимых повреждений, таких как перетирание, коррозия или обрывы. Особое внимание уделите разъемам, так как они могут окисляться и терять контакт. Если вы обнаружите окисление, очистите контакты с помощью специального средства для контактов или мелкой наждачной бумаги.
Также стоит проверить наличие напряжения на входе вентилятора. Для этого вам понадобится мультиметр. Установите его в режим измерения постоянного напряжения и подключите щупы к клеммам вентилятора. При включении зажигания и включении вентилятора на приборе должно отображаться напряжение. Если напряжение отсутствует, это может указывать на неисправность проводки или переключателя управления вентилятором.
Не забудьте проверить переключатель управления вентилятором, который может находиться на панели управления климат-контролем. Иногда проблема может заключаться в неисправности самого переключателя, что приводит к отсутствию сигнала на вентилятор. Для проверки переключателя также можно использовать мультиметр, измеряя сопротивление в различных положениях.
Если после всех проверок вентилятор все еще не работает, возможно, проблема кроется в самом моторе вентилятора. В этом случае его необходимо снять и протестировать отдельно. Однако, прежде чем делать это, убедитесь, что все предыдущие проверки были выполнены и исключили возможность неисправности в электропроводке и предохранителях.
Вопрос-ответ
Почему может перестать работать вентилятор печки?
Если вентилятор печки не работает и сгорел полностью, не будет работать переключатель. Также возможно, что элемент просто сильно засорен или есть поврежденная проводка, и по этой причине воздух не выдувается. Для починки нужно прочистить вентилятор или заменить его. Неисправности датчика температуры.
Какой предохранитель отвечает за вентилятор на ВАЗ 2109?
На инжекторе F1 (15 А) отвечает за вентилятор охлаждения.
Советы
СОВЕТ №1
Проверьте предохранители. Часто причиной неработающего вентилятора печки является перегоревший предохранитель. Ознакомьтесь с руководством по эксплуатации вашего автомобиля, чтобы найти местоположение предохранителя вентилятора и замените его при необходимости.
СОВЕТ №2
Осмотрите проводку и разъемы. Поврежденные или окисленные контакты могут привести к тому, что вентилятор не будет получать питание. Проверьте все соединения и провода, и при необходимости очистите или замените их.
СОВЕТ №3
Проверьте мотор вентилятора. Если предохранители и проводка в порядке, возможно, проблема в самом моторе. Попробуйте подключить его напрямую к аккумулятору, чтобы проверить, работает ли он. Если мотор не запускается, его нужно заменить.
СОВЕТ №4
Обратите внимание на регулятор скорости вентилятора. Если вентилятор работает только на одной скорости или вообще не включается, возможно, проблема в регуляторе. Проверьте его работоспособность и замените, если он неисправен.
