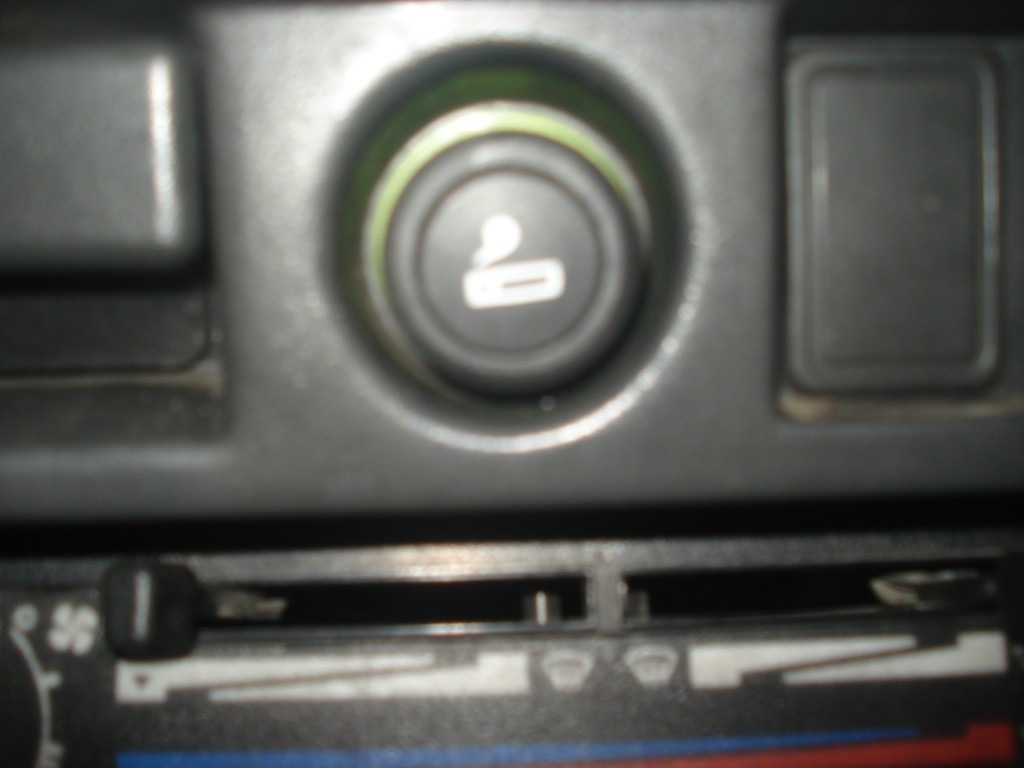

Прикуриватель в автомобиле ВАЗ-2109 — это устройство для подзарядки мобильных телефонов и работы с электрическими приборами, а также важный элемент для комфорта во время поездок. Однако он может выйти из строя, что вызывает неудобства и серьезные проблемы. В статье рассмотрим основные причины неисправности прикуривателя и укажем предохранитель, отвечающий за его работу. Эти знания помогут быстро диагностировать и устранить проблему, обеспечив надежную работу автомобиля.
Как правильно пользоваться
Что произойдет, если прикуриватель выйдет из строя? В таком случае дополнительное оборудование, установленное в автомобиле, не сможет получать электричество и, соответственно, перестанет функционировать.
Чтобы избежать этой проблемы, важно следовать нескольким простым, но ключевым рекомендациям при использовании прикуривателя.
Прежде всего, не рекомендуется подключать компрессор напрямую в разъем прикуривателя. Лучше всего запитать его от аккумулятора. Дело в том, что подобные устройства требуют значительного напряжения для работы, что создает высокую нагрузку на проводку. В результате провода могут перегреваться и даже плавиться. Это особенно актуально для автомобилей, где предохранители заменены перемычками.
Также не стоит вставлять в гнездо слишком крупные штекеры – они могут повредить элементы разъема, часть из которых изготовлена из фарфора.
Прикуриватель ВАЗ-2109 может не работать по нескольким причинам, и одна из самых распространенных — это перегоревший предохранитель. Эксперты отмечают, что в данной модели автомобиля предохранитель прикуривателя обычно расположен в блоке предохранителей под панелью приборов. Если прикуриватель не функционирует, первым делом стоит проверить именно этот предохранитель.
Кроме того, проблема может заключаться в самом прикуривателе, который может быть загрязнен или поврежден. Также стоит обратить внимание на проводку, так как окисление контактов или повреждение проводов могут привести к отсутствию питания. Важно помнить, что регулярная проверка и обслуживание электрической системы автомобиля помогут избежать подобных проблем в будущем.
Почему ломается и что делать
Эксперты выделяют всего две основные причины, по которым может не функционировать прикуриватель:
- сгоревший предохранитель;
- потеря контакта.
В случае с предохранителем необходимо заменить поврежденное устройство на новое. Оно располагается в монтажном блоке. Если у вас:
- старая модель с низкой панелью приборов, то это предохранители F4 или F10;
- новая модель с высокой панелью – это предохранитель 11.
Важно отметить, что в такой ситуации также перестанут работать:
- обогрев заднего стекла;
- розетка для подключения удлинителя.
В старых автомобилях номинал предохранителя составляет 20 ампер, в новых – 16 ампер.
Кроме того, в старых моделях печка подключается через предохранитель F7, а в новых – через F4.
Читайте также:
Сгоревший предохранитель следует извлечь при отключенном аккумуляторе и заменить на новый. Рекомендуется некоторое время следить за его состоянием. Если он снова перегорит, необходимо искать причину в коротком замыкании.
При потере контакта нужно:
- проверить гнездо прикуривателя;
- убедиться в надежности соединения всех проводов;
- с помощью тестера измерить напряжение (черный и красный провод – должно быть 12 вольт).
Если все в порядке, то неисправность, вероятно, кроется в самом гнезде. При отсутствии электричества следует проверить проводку на наличие повреждений.
Важно помнить, что прикуриватель имеет определенный запас прочности, и не всякая нагрузка может быть для него безопасной. Превышение допустимых значений увеличивает риск поломки. Поэтому стоит внимательно подходить к выбору подключаемых устройств, отдавая предпочтение наиболее энергоэффективным.
| Причина неисправности | Описание проблемы | Какой предохранитель |
|---|---|---|
| Перегорел предохранитель | Самая частая причина. Предохранитель защищает цепь прикуривателя от перегрузок. | F10 (15А) в монтажном блоке под капотом |
| Плохой контакт в гнезде прикуривателя | Окисление контактов, ослабление пружин или деформация гнезда. | Нет предохранителя, проблема в самом гнезде |
| Обрыв проводки | Повреждение провода, идущего к прикуривателю, из-за механического воздействия или короткого замыкания. | Нет предохранителя, проблема в проводке |
| Неисправность самого прикуривателя | Выход из строя нагревательного элемента или внутренней проводки прикуривателя. | Нет предохранителя, проблема в прикуривателе |
| Неисправность монтажного блока | Редкая, но возможная причина, когда проблема не в предохранителе, а в самом блоке. | Нет предохранителя, проблема в монтажном блоке |
Интересные факты
Вот несколько интересных фактов о прикуривателе ВАЗ-2109 и связанных с ним предохранителях:
-
Схема подключения: Прикуриватель ВАЗ-2109 подключен через предохранитель, который обычно находится в блоке предохранителей под приборной панелью. Если прикуриватель не работает, первым делом стоит проверить именно этот предохранитель, так как он защищает цепь от короткого замыкания и перегрузки.
-
Тип предохранителя: В большинстве случаев для прикуривателя ВАЗ-2109 используется предохранитель на 15 ампер. Если он перегорел, его замена на новый предохранитель такого же номинала может решить проблему. Однако важно убедиться, что причина перегоревшего предохранителя не в коротком замыкании в проводке.
-
Дополнительные причины неисправности: Помимо предохранителя, причиной неработающего прикуривателя могут быть поврежденные контакты, окисление разъемов или неисправность самого устройства. Иногда проблема может заключаться в самом прикуривателе, который может заклинить или выйти из строя из-за механических повреждений.
Эти факты помогут лучше понять, как функционирует прикуриватель в ВАЗ-2109 и какие шаги предпринять для его диагностики и ремонта.
Ремонт
Как показывает опыт, в некоторых случаях, когда прикуриватель перестает функционировать, стоит обратить внимание на гнездо. В данной ситуации причиной может быть повреждение шайбы, сделанной из олова, которая может расплавиться из-за чрезмерной нагрузки. Эта деталь отвечает за передачу напряжения на центральный контакт прикуривателя. Для решения проблемы необходимо удалить неисправную деталь. Важно действовать очень аккуратно, чтобы не повредить фарфоровую основу, так как она довольно хрупкая. Без этой шайбы прикуриватель будет работать нормально.
Для восстановления работоспособности иногда требуется также извлечь полупроводниковую пластину. Действовать следует по следующему алгоритму:
- Прежде чем разбирать разъем, рекомендуется сделать фотографию расположения проводов на контактах – это поможет собрать все правильно с первого раза;
- Открутите крепежную гайку, которая удерживает гнездо на панели;
- Внутри находится пластина из слюды, которую нужно аккуратно извлечь;
- Затем соберите разъем полностью, но уже без упомянутой детали.
Кроме того, потеря контакта часто происходит из-за окисления клемм или разрыва соединения. Поэтому при ремонте важно уделять внимание чистке всех разъемов и коннекторов. Окислы можно удалить с помощью обычной школьной резинки.
Обрыв проводов можно обнаружить при визуальном осмотре. Чтобы не запутаться, лучше пометить проверенные провода. Быстрее всего проверить их с помощью мультиметра, установленного на режим Ом. В целом, таких проводов не так много, и тестирование проходит довольно быстро. Все поврежденные жилы необходимо заменить на новые.
При выполнении работ с электрической системой автомобиля всегда следует соблюдать правила безопасности. Не стоит недооценивать опасность 12 вольт – как известно, не напряжение убивает, а ток. В автомобиле он может достигать 30 ампер, что вполне достаточно для получения серьезных травм.
https://youtube.com/watch?v=SYTzecbdnKA
Проверка электрической схемы
Для начала, чтобы понять, почему не работает прикуриватель в автомобиле ВАЗ-2109, необходимо ознакомиться с электрической схемой данной модели. Прикуриватель представляет собой устройство, которое подключается к бортовой сети автомобиля и требует стабильного питания для корректной работы. Важно отметить, что прикуриватель может не функционировать по нескольким причинам, и одна из них – это неисправность в электрической цепи.
Электрическая схема прикуривателя ВАЗ-2109 включает в себя несколько ключевых компонентов: сам прикуриватель, предохранитель, проводку и массу. Прикуриватель подключается к сети 12 В и, как правило, находится на передней панели автомобиля. Для его работы необходимо, чтобы все элементы схемы были исправны и правильно соединены.
Первым шагом в диагностике неисправности прикуривателя является проверка предохранителя. В ВАЗ-2109 предохранитель, отвечающий за работу прикуривателя, обычно расположен в блоке предохранителей, который находится под панелью приборов. Важно знать, что предохранитель может перегореть из-за короткого замыкания или перегрузки, что приводит к отключению питания прикуривателя.
Чтобы проверить предохранитель, необходимо извлечь его из блока и визуально осмотреть. Если стеклянная трубка предохранителя повреждена или перегорела, это указывает на необходимость замены. Рекомендуется использовать предохранитель с тем же номиналом, что и оригинальный, чтобы избежать дальнейших проблем с электрической системой.
Если предохранитель в порядке, следующим шагом будет проверка проводки. Необходимо убедиться, что провода, идущие к прикуривателю, не имеют повреждений, коррозии или обрывов. Для этого можно использовать мультиметр, который поможет проверить целостность проводов и наличие напряжения на выходе. Если напряжение отсутствует, следует проследить проводку до блока предохранителей и проверить соединения.
Также стоит обратить внимание на сам прикуриватель. Иногда проблема может заключаться в его внутренней конструкции. Если прикуриватель не фиксируется в гнезде или не делает характерного щелчка при нажатии, это может указывать на механическую неисправность. В таком случае рекомендуется заменить прикуриватель на новый.
В заключение, проверка электрической схемы прикуривателя ВАЗ-2109 включает в себя диагностику предохранителя, проводки и самого устройства. Следуя этим шагам, можно быстро выявить и устранить причину неисправности, что позволит восстановить работу прикуривателя и избежать дальнейших проблем с электрической системой автомобиля.
Вопрос-ответ
Где находится предохранитель от прикуривателя на ВАЗ 2109?
Монтажный блок предохранителей ВАЗ 2109 располагается под капотом со стороны водителя и содержит двадцать штук защитных элементов различного номинала. Прикуриватель ВАЗ 2109 является одним из наиболее часто используемых элементов бортовой сети.
Какой предохранитель подходит для моего прикуривателя?
Проверьте оба блока предохранителей — один рядом с аккумулятором, а другой рядом с корпусом лобового стекла — на наличие предохранителя с маркировкой «LTR», «CIG» или «ACC». Воспользуйтесь схемой на крышке блока предохранителей, чтобы определить нужный предохранитель. Если предохранитель перегорел, замените его на предохранитель с таким же номиналом.
Какой предохранитель отвечает за прикуриватель и магнитолу?
Основным признаком, подтверждающим это, является неработающий, вдобавок к аудиосистеме, прикуриватель. В бортовой электрической цепи они завязаны на один и тот же предохранитель F38 на 10 A.
Советы
СОВЕТ №1
Проверьте предохранитель прикуривателя. В ВАЗ-2109 он обычно находится в блоке предохранителей под рулевой колонкой. Если предохранитель перегорел, замените его на новый с тем же номиналом.
СОВЕТ №2
Осмотрите разъемы и провода, ведущие к прикуривателю. Иногда проблема может заключаться в плохом контакте или поврежденных проводах. Убедитесь, что все соединения надежны и не имеют коррозии.
СОВЕТ №3
Проверьте сам прикуриватель на работоспособность. Для этого можно использовать тестер или подключить другой прибор, чтобы убедиться, что проблема не в самом устройстве.
СОВЕТ №4
Если все вышеперечисленные шаги не помогли, возможно, проблема кроется в более сложной электрической системе автомобиля. В таком случае рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.
