Описание схемы предохранителей Лады Гранта для удобства эксплуатации

Схема предохранителей — ключевой элемент электрической системы Лады Гранта, защищающий компоненты от перегрузок и коротких замыканий. В статье рассмотрим устройство схемы предохранителей нового образца, функции различных предохранителей и их расположение. Эти знания помогут владельцам Лады Гранта быстро выявлять и устранять проблемы с электрооборудованием, повышая надежность и безопасность автомобиля.

Что нужно знать о предохранителях

Предохранители предназначены для защиты электрических устройств от перенапряжения и короткого замыкания.

Современные плавкие защитные устройства имеют компактные размеры. Они устанавливаются на следующих моделях Лады Гранта:

• лифтбек;
• спорт;
• седан.

Регулировка сцепления Лада Гранта

Различия в схемах комплектаций Стандарт, Норма и Люкс минимальны и в основном связаны с наличием дополнительного оборудования.

В монтажном блоке размещено 32 предохранителя, что немного больше, чем в предыдущих версиях. Предохранители, находящиеся в салоне, отвечают за функционирование различных цепей с относительно низкой мощностью.

Силовые предохранители, как уже упоминалось, вынесены в подкапотное пространство. Это сделано для повышения уровня безопасности и удобства обслуживания автомобиля.

Производитель строго запрещает устанавливать при замене предохранители, которые не соответствуют номиналу, указанному в схеме. В частности, превышение допустимых значений может привести к перегрузке цепи и выходу из строя подключенного к ней оборудования. Это, как правило, может вызвать возгорание.

Важно помнить, что при сгорании предохранителя не следует сразу его заменять. Сначала необходимо выяснить причину его перегорания. В противном случае есть риск повреждения вставки и нового предохранителя.

Если у вас нет необходимых знаний для проверки электросистем, рекомендуется обратиться за помощью к специалистам.

Эксперты отмечают, что схема предохранителей Лады Гранта является важным элементом электрической системы автомобиля, обеспечивая защиту различных компонентов от перегрузок и коротких замыканий. Важно, что предохранители расположены в удобном для доступа блоке, что упрощает их замену в случае необходимости. Специалисты рекомендуют внимательно изучить схему, чтобы правильно идентифицировать каждый предохранитель и его назначение. Это особенно актуально для водителей, которые предпочитают самостоятельно обслуживать свои автомобили. Кроме того, правильное использование предохранителей способствует увеличению срока службы электрооборудования и предотвращает дорогостоящие ремонты. В целом, понимание схемы предохранителей помогает владельцам Лады Гранта поддерживать надежность и безопасность своего автомобиля.

ПРЕДОХРАНИТЕЛИ И РЕЛЕ ЛАДА ГРАНТА

Как производится замена предохранителей или реле

Перед тем как удалить неисправное устройство, необходимо отключить питание автомобиля. Для этого следует отсоединить провод, который подключен к отрицательной клемме аккумулятора.

При замене устройства важно учитывать следующие моменты:

• на обратной стороне защитной крышки имеется схема расположения предохранителей;
• если нужный предохранитель расположен на краю, его можно легко достать рукой;
• в других случаях рекомендуется использовать плоскогубцы или специальные щипцы;
• сгоревший предохранитель заметен невооруженным глазом.

Накладка на панели приборов фиксируется шестью креплениями. Чтобы ее снять, нужно потянуть за нижний край на себя.

Далее:

• следуя схеме на обратной стороне накладки, находим необходимый предохранитель или неисправное реле;
• извлекаем его с помощью пинцета;
• устанавливаем новый элемент.

В некоторых ситуациях, когда плавкая вставка остается целой, необходимо проверить само гнездо. Внешне такую проблему не всегда удается обнаружить, поэтому используют тестер, установленный на измерение сопротивления в Омах.

Интересные факты

Вот несколько интересных фактов о схеме предохранителей Лады Гранта:

1. Разнообразие предохранителей: В Ладе Гранта используется несколько типов предохранителей, включая мини-предохранители и стандартные. Это позволяет более эффективно защищать различные электрические цепи автомобиля, учитывая их мощность и назначение.

2. Локация предохранителей: Схема предохранителей Лады Гранта включает два основных блока: один находится под капотом, а другой — в салоне автомобиля. Это разделение помогает организовать доступ к предохранителям в зависимости от того, какие системы требуют обслуживания.

3. Индикаторы неисправностей: В некоторых версиях Лады Гранта предусмотрены индикаторы на приборной панели, которые сигнализируют о срабатывании предохранителей. Это позволяет водителю быстро определить, какая система может быть повреждена, и принять меры для устранения проблемы.

Эти факты подчеркивают важность предохранителей в обеспечении надежности и безопасности работы электрических систем автомобиля.

Где у Гранты блок предохранителей

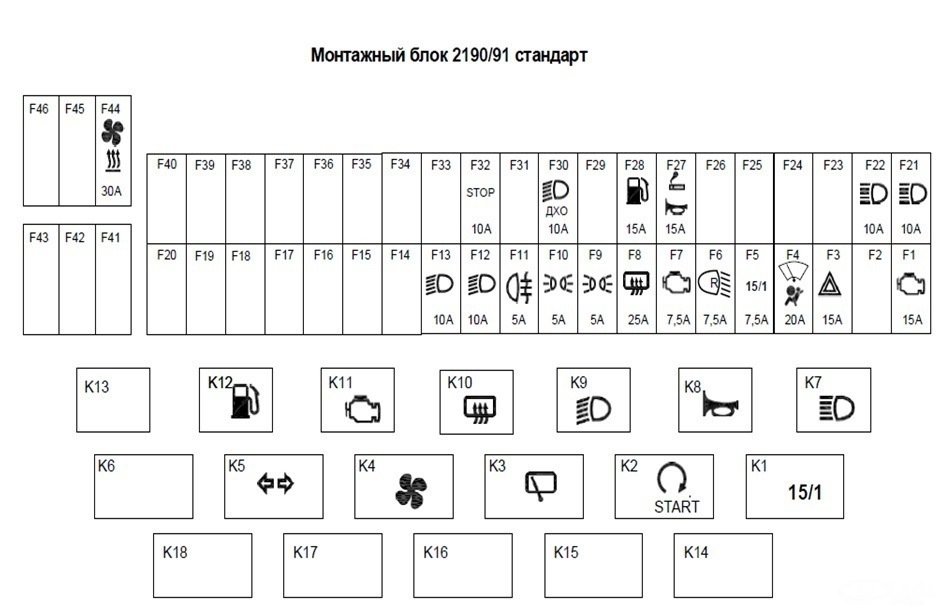

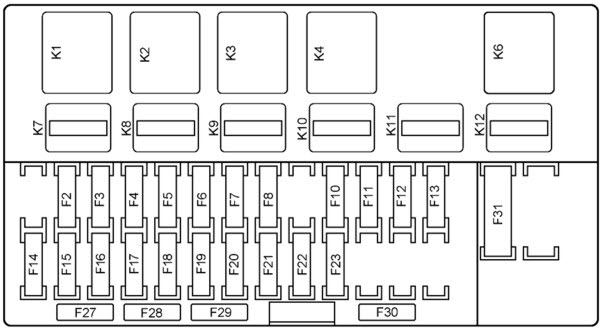

Схема предохранителей

Все плавкие предохранители имеют общую маркировку «F» и порядковый номер. Например, F1 (15 ампер) отвечает за:

• защиту реле, которое включает вентилятор для охлаждения двигателя;
• электронный блок управления (ЭБУ);
• катушку зажигания;
• короткое замыкание 2×2;
• функционирование форсунок.

Регулировка клапанов на Лада Гранта

Далее:

• F2 (30 ампер) отвечает за работу стеклоподъемников;
• F3 (15) – за сигнализацию;
• F4 (20) – за стеклоочистители и подушку безопасности;
• F5 (7,5) – за замок зажигания;
• F6 (7,5) – за сигнал заднего хода.

F7, номиналом 7,5 ампер, контролирует цепь:

• клапана адсорбера;
• кислородного датчика;
• датчика массового расхода воздуха (ДМРВ);
• датчика скорости.

Затем:

• F8 (30) – за обогрев заднего стекла;
• F9 (5) – за правый габарит;
• F10 (5) – за левый габаритный сигнал;
• F11 (5) – за задние противотуманки;
• F12 и F13 (7,5) – за ближний свет (правый и левый соответственно);
• F14 и F15 (10) – за дальний свет в том же порядке;
• F16 и F17 (10) – за передние противотуманные фары;
• F18 (15) – за подогрев задних сидений;
• F19 (10) – за антиблокировочную систему (ABS).

F20 (15) защищает:

• клаксон;
• механизм запирания багажного отсека;
• коробку передач (КПП);
• прикуриватель;
• диагностический разъем.

В свою очередь:

• F21 (15) – за топливный насос;
• F22 (15) – за центральный замок (ЦЗ);
• F23 (10) – за дневные ходовые огни;
• F24 (7,5) – за систему кондиционирования;
• F25 (10) – за освещение в салоне и стоп-сигналы;
• F26 (25) – за антиблокировочную тормозную систему.

С 27 по 30 – резервные предохранители.

F31 имеет номинал 50 ампер и защищает систему обогрева лобового стекла. F32 отвечает за отопитель и электрический усилитель руля.

В подкапотном монтажном блоке расположение предохранителей следующее:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и F4 – генератор (60);
• F5 – ближний свет (30).

Размеры дворников на Лада Гранта

Расположение и назначение предохранителей могут немного варьироваться в зависимости от комплектации автомобиля, поэтому рекомендуется ориентироваться на схему, размещенную на защитной крышке блока.

https://youtube.com/watch?v=eSW_JQyzuuc

Типичные неисправности и их диагностика

При эксплуатации автомобиля Лада Гранта владельцы могут столкнуться с различными неисправностями, связанными с системой предохранителей. Понимание типичных проблем и методов их диагностики поможет быстро выявить и устранить неисправности, что в свою очередь обеспечит надежную работу электрической системы автомобиля.

Одной из самых распространенных неисправностей является перегорание предохранителей. Это может произойти по нескольким причинам, включая короткое замыкание, перегрузку цепи или использование компонентов, потребляющих больше энергии, чем предусмотрено. Чтобы диагностировать эту проблему, необходимо проверить все предохранители в блоке, используя мультиметр или визуально осматривая их на наличие повреждений. Если предохранитель перегорел, его следует заменить на новый с аналогичными характеристиками.

Еще одной распространенной проблемой является коррозия контактов в блоке предохранителей. Это может привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Для диагностики этой неисправности следует снять крышку блока предохранителей и осмотреть контакты на наличие окисления или загрязнений. В случае обнаружения коррозии, контакты можно очистить с помощью специального средства для удаления окислов или мелкой шкурки, а затем обработать антикоррозийным спреем.

Также стоит обратить внимание на проблемы с электропроводкой, которые могут проявляться в виде периодических сбоев в работе электрооборудования. Для диагностики таких неисправностей необходимо проверить целостность проводов, соединений и разъемов, особенно в местах, где провода могут подвергаться механическим повреждениям или воздействию влаги. Важно убедиться, что все соединения надежны и не имеют признаков коррозии.

Не стоит забывать и о том, что некоторые электрические компоненты могут выходить из строя, что также может привести к перегрузке предохранителей. Например, неисправный стартер или генератор могут потреблять больше тока, чем предусмотрено. В таких случаях необходимо провести тестирование этих компонентов, чтобы определить их работоспособность.

В заключение, диагностика типичных неисправностей системы предохранителей Лады Гранта требует внимательности и системного подхода. Регулярная проверка состояния предохранителей, контактов и проводки поможет предотвратить серьезные проблемы и обеспечит надежную работу электрической системы автомобиля.

Вопрос-ответ

Где находится блок предохранителей в Ладе Гранте?

Блок предохранителей в Ладе Гранте расположен под панелью приборов, с левой стороны от рулевой колонки. Для доступа к нему необходимо снять крышку, которая фиксируется на защелках.

Как узнать, какой предохранитель отвечает за конкретное устройство?

На внутренней стороне крышки блока предохранителей находится схема, которая указывает, какой предохранитель отвечает за каждое устройство. Также можно обратиться к руководству пользователя автомобиля, где приведены все необходимые данные.

Что делать, если предохранитель сгорел?

Если предохранитель сгорел, его необходимо заменить на новый с тем же номиналом. Перед заменой рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. После замены проверьте работоспособность устройства, за которое отвечал предохранитель.

Советы

СОВЕТ №1

Перед тем как приступать к изучению схемы предохранителей, ознакомьтесь с руководством пользователя вашего автомобиля. В нем часто содержится информация о расположении предохранителей и их назначении, что поможет вам быстрее разобраться в схеме.

СОВЕТ №2

При работе с предохранителями всегда отключайте аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля. Это особенно важно, если вы планируете замену предохранителей.

СОВЕТ №3

Обратите внимание на маркировку предохранителей. Каждый предохранитель имеет свою номинальную силу тока, и важно использовать только те, которые соответствуют требованиям вашего автомобиля, чтобы избежать перегрева и повреждения проводки.

СОВЕТ №4

Регулярно проверяйте состояние предохранителей, особенно если вы заметили проблемы с электрооборудованием. Заменяйте перегоревшие предохранители на новые, чтобы обеспечить стабильную работу всех систем автомобиля.
