В статье представлено описание электросхемы автомобиля Нива 2121, включая графическую схему расположения электрооборудования и информацию о предохранителях, защищающих электрические цепи от короткого замыкания. Знание электрической системы автомобиля важно для успешного обслуживания и ремонта, что помогает избежать поломок и продлить срок службы машины. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в устройстве своего транспортного средства.
Питание электрооборудования
Электрическое оборудование, установленное на автомобиле Нива, получает энергию от ключевых компонентов системы:
- когда двигатель не работает, питание обеспечивается аккумуляторной батареей, расположенной в специальном отсеке;
- после запуска силового агрегата управление переходит к электрическому генератору переменного тока. Он оборудован всеми необходимыми защитными механизмами, выпрямителем и электронным регулятором для контроля выходного напряжения.
Аккумуляторная батарея, используемая при выключенном двигателе, начинает восстанавливать заряд во время его запуска и не участвует в других процессах.
Эксперты отмечают, что электросхема Нива 2121 представляет собой достаточно простую и надежную систему, что делает ее доступной для понимания и ремонта. Важным аспектом является четкая организация проводки, что позволяет легко идентифицировать и устранять неисправности. Специалисты подчеркивают, что наличие схемы в руководстве пользователя значительно упрощает процесс диагностики. Кроме того, простота конструкции способствует легкости в модернизации и замене компонентов. Однако, несмотря на свою надежность, эксперты рекомендуют регулярно проверять состояние электросистемы, так как старение проводки и соединений может привести к проблемам. В целом, электросхема Нива 2121 является хорошим примером практичного подхода к автомобильной электронике.
Предохранители, используемые в электросхеме автомобиля Нива 2121
Для обеспечения безопасности большинства электрических цепей в системе применяются плавкие предохранители.
Тюнинг салона Нива 2121
При возникновении короткого замыкания они быстро перегорают, размыкая цепь и отключая защищаемое оборудование.
Использование предохранителей в автомобиле Нива 2121 имеет свои особенности:
- Все электродвигатели моторедукторов, отвечающих за работу стеклоочистителей, надежно защищены многоразовыми плавкими вставками. Эти вставки относятся к биметаллическому типу и срабатывают автоматически;
- Для минимизации риска короткого замыкания в цепи, отвечающей за подачу питания на систему впрыска топлива, используются предохранители с проводом сечением 1 мм. Такие вставки мгновенно перегорают, размыкая цепь и полностью предотвращая возможность самовозгорания;
- Цепи, связанные с аккумуляторной батареей, системой зажигания и запуска двигателя, а также генератором, не требуют защиты, поэтому предохранители в них не устанавливаются;
- Система питания для электрического вентилятора радиатора охлаждения защищена вставкой, способной выдерживать ток более ампер;
- Электрический бензонасос, оптические устройства, двигатель электровентилятора и другие устройства с высокой мощностью подключаются к бортовой сети через специальное реле, имеющее собственный предохранитель, и не нуждаются в дополнительной защите;
- Плавкие предохранители на 15 ампер используются для защиты электрических цепей электронного блока управления, бензонасоса и главного реле системы впрыска топлива.
| Элемент электросхемы | Описание функции | Возможные неисправности |
|---|---|---|
| Аккумуляторная батарея (АКБ) | Источник постоянного тока для питания всех электрических систем автомобиля, особенно при неработающем двигателе. | Разрядка, сульфатация пластин, обрыв цепи, короткое замыкание. |
| Генератор | Преобразует механическую энергию вращения двигателя в электрическую энергию для зарядки АКБ и питания электрооборудования при работающем двигателе. | Износ щеток, неисправность диодного моста, обрыв обмотки, неисправность регулятора напряжения. |
| Стартер | Электродвигатель, предназначенный для запуска двигателя внутреннего сгорания. | Износ щеток, неисправность втягивающего реле, обрыв обмотки, короткое замыкание. |
| Замок зажигания | Коммутирует электрические цепи, подавая питание на различные системы автомобиля в зависимости от положения ключа (выключено, ACC, ON, START). | Износ контактной группы, обрыв цепи, короткое замыкание. |
| Блок предохранителей | Защищает электрические цепи от перегрузок и коротких замыканий, предотвращая повреждение компонентов. | Перегоревший предохранитель, плохой контакт, окисление контактов. |
| Реле | Электромагнитный переключатель, используемый для коммутации сильноточных цепей с помощью слаботочного управляющего сигнала. | Залипание контактов, обрыв обмотки, неисправность диода (если есть). |
| Фары головного света | Обеспечивают освещение дороги в темное время суток. | Перегоревшие лампы, плохой контакт, неисправность переключателя, обрыв цепи. |
| Задние фонари | Обеспечивают видимость автомобиля сзади, включают стоп-сигналы, габаритные огни, указатели поворота. | Перегоревшие лампы, плохой контакт, неисправность переключателя, обрыв цепи. |
| Указатели поворота | Сигнализируют о намерении водителя изменить направление движения. | Перегоревшие лампы, неисправность реле поворотов, обрыв цепи. |
| Звуковой сигнал | Предупреждает других участников движения об опасности. | Неисправность кнопки, обрыв цепи, неисправность самого сигнала. |
| Стеклоочистители | Очищают лобовое стекло от осадков и грязи. | Неисправность мотора, износ щеток, неисправность переключателя, обрыв цепи. |
| Обогрев заднего стекла | Предотвращает запотевание и обледенение заднего стекла. | Обрыв нитей обогрева, неисправность кнопки, обрыв цепи. |
| Датчик давления масла | Измеряет давление масла в двигателе и сигнализирует о его низком уровне. | Неисправность датчика, обрыв цепи, плохой контакт. |
| Датчик температуры охлаждающей жидкости | Измеряет температуру охлаждающей жидкости и передает данные на приборную панель. | Неисправность датчика, обрыв цепи, плохой контакт. |
| Приборная панель | Отображает информацию о работе систем автомобиля (скорость, обороты двигателя, уровень топлива, температура, давление масла и т.д.). | Неисправность отдельных приборов, обрыв цепи, плохой контакт. |
Интересные факты
Вот несколько интересных фактов о электросхеме автомобиля Нива 2121:
-
Простота и надежность: Электросхема Нива 2121 была разработана с акцентом на простоту и надежность. Это делает ее легкой для диагностики и ремонта, что особенно важно для владельцев автомобилей, использующих их в условиях сложного бездорожья.
-
Универсальность: Электросхема Нива 2121 включает в себя множество элементов, которые могут быть адаптированы для различных модификаций автомобиля. Например, в зависимости от комплектации, могут быть добавлены дополнительные функции, такие как подогрев сидений или усиленная система освещения.
-
Совместимость с современными технологиями: Несмотря на то, что Нива 2121 была выпущена в 1970-х годах, многие владельцы модернизируют свои автомобили, устанавливая современные электронные компоненты, такие как системы GPS, мультимедиа и даже системы помощи водителю. Это требует адаптации оригинальной электросхемы, что делает ее интересным объектом для тюнинга и доработки.
Расположение предохранителей
Все плавкие предохранители, применяемые в электрической системе автомобиля Нива 2121, делятся на две категории. Они находятся в блоках предохранителей, которые расположены под приборной панелью, справа от места водителя. В руководстве по эксплуатации вашего автомобиля вы сможете легко найти информацию о каждом из этих защитных элементов, а также их технические характеристики.
Если в вашем автомобиле возникли проблемы с каким-либо электрическим оборудованием, в первую очередь стоит проверить состояние предохранителя. При этом важно соблюдать следующие меры предосторожности:
- перед заменой плавкой вставки необходимо выяснить и устранить причину ее неисправности;
- не следует устанавливать предохранители, которые не соответствуют рекомендациям производителя автомобиля;
- категорически запрещается замыкать контакты вставок с помощью металлических предметов;
- нельзя извлекать предохранители из блока с использованием отвертки или ножа, не отключив предварительно питание.
Описание трансмиссии Нива 2121

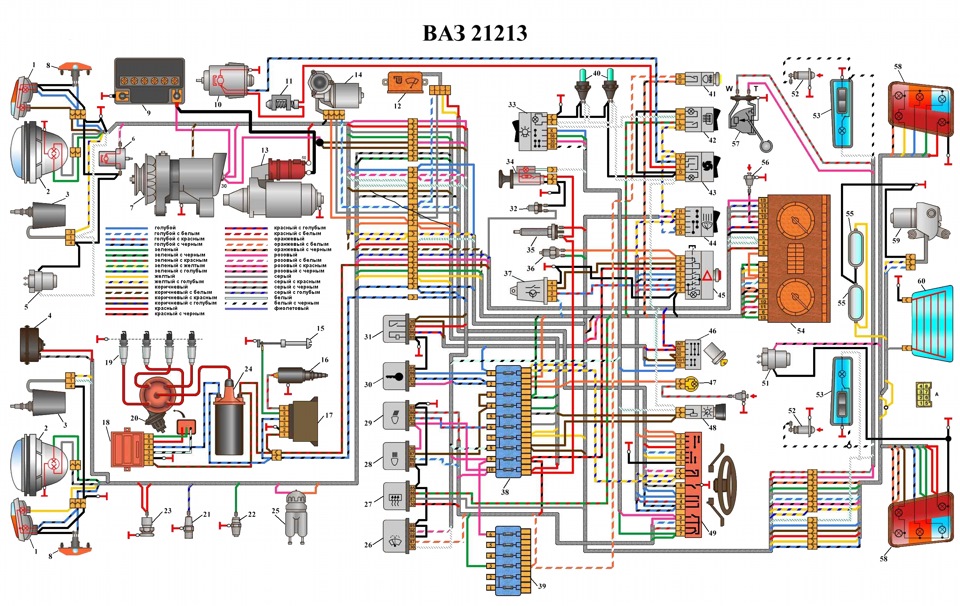

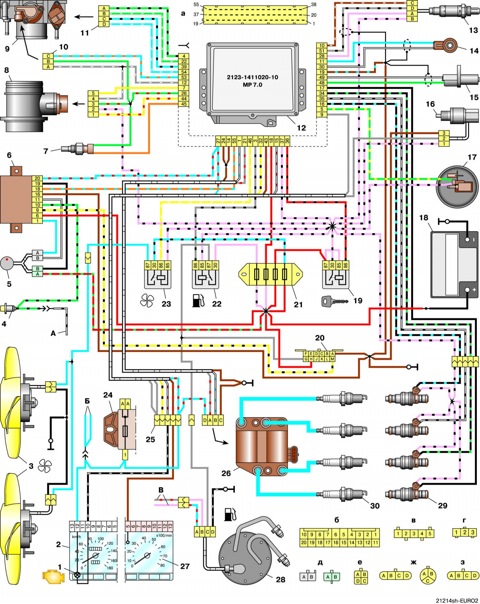

На следующем рисунке представлена детальная схема расположения плавких предохранителей автомобиля Нива 2121, а также подключения всего электрического оборудования.
