Система охлаждения — ключевой компонент автомобиля ВАЗ-2109, обеспечивающий надежную работу двигателя и предотвращающий его перегрев. Знание принципа работы этой системы поможет водителям избежать перегрева и продлить срок службы автомобиля. В статье рассмотрим функционирование системы охлаждения, ее основные элементы и важность регулярного обслуживания для безопасной эксплуатации.

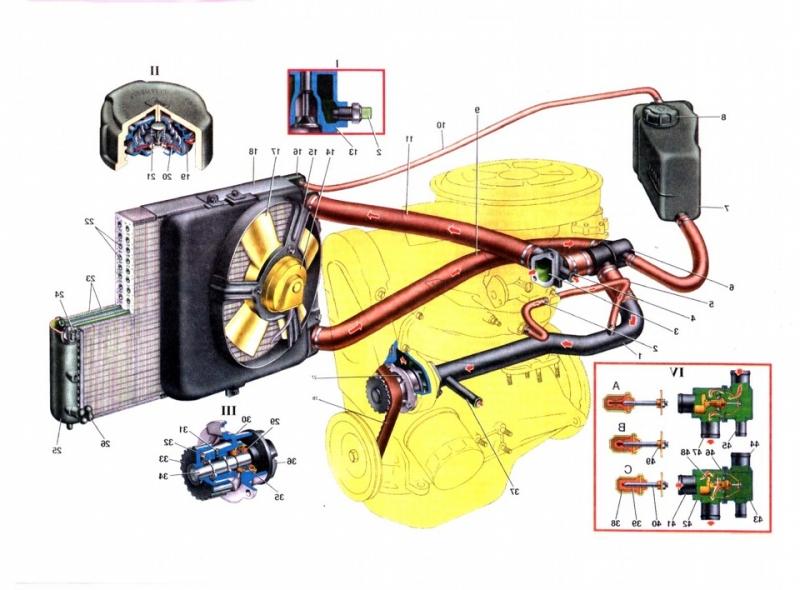

Как работает ВАЗ-2109 система охлаждения
С чего начинается функционирование системы охлаждения (СО)? Главным элементом в этой системе является расширительный бачок, в котором находится вся жидкость, а также ее излишки, такие как закипевший антифриз, который поступает в специальный резервуар. После остывания жидкость вновь возвращается в рабочий процесс. Объем системы охлаждения автомобиля ВАЗ-2109 составляет 7,8 литра. В бачке предусмотрены клапаны, которые регулируют давление: при его повышении срабатывает выпускной клапан, а при понижении – впускной.
Как правильно снять панель приборов на ВАЗ-2109
Бачок выполнен из полупрозрачного материала, что делает проверку уровня жидкости простой и удобной.
Расширительный бачок соединен с термостатом с помощью специальных шлангов.
Жидкость проходит через несколько этапов:
- В блоке цилиндров установлен датчик, который отслеживает температуру. Эти данные отображаются на приборной панели.
- Когда двигатель запускается, охлаждающая жидкость из рубашки поступает в радиатор, где она нагревается, или направляется в термостат для прогрева двигателя.
- Затем охлаждающая жидкость попадает в инжектор и циркулирует по системе с помощью патрубков и хомутов.
- В ВАЗ-2109 используется центробежный насос. Радиатор не имеет заливного отверстия, для этой цели служит расширительный бачок. В нем также установлен датчик, который активирует вентилятор. Если вам нужно слить жидкость, открутите сливные пробки на радиаторе, бачке и блоке цилиндров.
Понимание системы охлаждения позволит вам самостоятельно выполнять ремонт вашего автомобиля.
Система охлаждения ВАЗ-2109 представляет собой важный элемент, обеспечивающий стабильную работу двигателя. Эксперты отмечают, что ее объем составляет около 6-7 литров, что позволяет эффективно отводить тепло, образующееся в процессе работы мотора. Принцип работы системы основан на циркуляции охлаждающей жидкости, которая, нагреваясь, поднимается к радиатору, где происходит ее охлаждение.
Специалисты подчеркивают, что важным аспектом является правильная работа термостата, который регулирует поток жидкости в зависимости от температуры двигателя. При перегреве термостат открывается, позволяя жидкости проходить через радиатор, что способствует снижению температуры. Кроме того, эксперты рекомендуют регулярно проверять уровень охлаждающей жидкости и состояние радиатора, чтобы избежать перегрева и продлить срок службы двигателя.
Неисправности в СО
В автомобиле ВАЗ-2109 можно самостоятельно обнаружить проблемы в системе охлаждения.
Например, перегрев может произойти по следующим причинам:
Читайте также:
- недостаток охлаждающей жидкости – проверьте уровень и при необходимости долейте;
- износ или повреждение ремня насоса – замените его;
- радиатор может быть загрязнен – выполните его промывку или замените;
- возможно, вентилятор вышел из строя.
Кроме того, существуют и другие возможные неисправности:
- Утечка охлаждающей жидкости. Это может быть связано с повреждением шлангов или трещинами в компонентах. Если жидкость уходит, система может быть переполнена.
- Коррозия может возникнуть из-за использования загрязненной воды или неправильно приготовленного раствора антифриза.
- Воздушные пробки (прогрейте двигатель, дайте автомобилю постоять, снимите шланг и снова запустите двигатель – это поможет удалить воздух из системы).
| Элемент системы охлаждения | Объем/Характеристика | Принцип работы |
|---|---|---|
| Расширительный бачок | 1.5 – 2 литра (общий объем системы 8.7 – 9.7 литров) | Компенсирует изменение объема охлаждающей жидкости при нагреве/остывании, поддерживает постоянный уровень жидкости. |
| Радиатор охлаждения | Объем около 4-5 литров (зависит от модели) | Отводит тепло от охлаждающей жидкости в окружающий воздух за счет обдува потоком воздуха. |
| Радиатор отопителя | Объем около 0.5 – 1 литра | Передает тепло от охлаждающей жидкости в салон автомобиля для обогрева. |
| Водяной насос (помпа) | Производительность около 60-80 л/мин | Обеспечивает циркуляцию охлаждающей жидкости по системе. |
| Термостат | Температура открытия 80-87°C | Регулирует температуру охлаждающей жидкости, направляя ее либо по малому кругу (для быстрого прогрева), либо по большому кругу (через радиатор). |
| Вентилятор радиатора | Электрический, включается при температуре 92-97°C | Принудительно обдувает радиатор охлаждения при недостаточной скорости автомобиля или высокой температуре. |
| Охлаждающая жидкость (антифриз) | Общий объем системы 8.7 – 9.7 литров | Поглощает тепло от двигателя и передает его радиатору, предотвращает замерзание и перегрев. |
| Патрубки и шланги | Различные диаметры и длины | Соединяют элементы системы, обеспечивая герметичную циркуляцию жидкости. |
| Датчик температуры охлаждающей жидкости | Электрический, сопротивление меняется от температуры | Передает информацию о температуре жидкости на приборную панель и ЭБУ (для управления вентилятором). |
Интересные факты
Вот несколько интересных фактов о системе охлаждения ВАЗ-2109:
-
Объем системы охлаждения: Объем системы охлаждения ВАЗ-2109 составляет около 6-7 литров. Это включает в себя радиатор, блок цилиндров, головку блока и другие компоненты. Такой объем позволяет эффективно отводить тепло от двигателя, что особенно важно для предотвращения перегрева в условиях интенсивной эксплуатации.
-
Принцип работы: Система охлаждения ВАЗ-2109 работает по принципу циркуляции охлаждающей жидкости, которая поглощает тепло от двигателя и отдает его в радиатор. В системе используется водяной насос, который обеспечивает движение жидкости, а термостат регулирует ее температуру, открывая или закрывая поток в радиатор в зависимости от температуры двигателя.
-
Эффективность радиатора: Радиатор ВАЗ-2109 имеет конструкцию с несколькими рядами трубок, что увеличивает площадь поверхности для теплообмена. Это позволяет более эффективно охлаждать жидкость, проходящую через радиатор, особенно при высоких температурах, что критично для надежной работы двигателя в условиях жаркого климата или при длительных поездках.
Сколько тосола нужно заливать в ВАЗ-2109
Для начала подготовьте две пятилитровые бутылки. Поскольку общий объем составляет 7,8 литра, сначала необходимо слить старую жидкость, а затем влить новую в количестве 6 литров. После этого прогрейте двигатель, чтобы термостат открылся, и у вас появилась возможность добавить оставшуюся жидкость. Важно, чтобы заливка происходила равномерно и непрерывно, чтобы избежать образования воздушных пробок.
Обслуживание и замена компонентов системы охлаждения
Система охлаждения автомобиля ВАЗ-2109 играет ключевую роль в поддержании оптимальной рабочей температуры двигателя. Для обеспечения ее эффективной работы необходимо регулярно проводить обслуживание и замену отдельных компонентов. В данной статье рассмотрим основные элементы системы охлаждения, их функции, а также рекомендации по обслуживанию и замене.
Система охлаждения ВАЗ-2109 состоит из нескольких основных компонентов: радиатора, водяного насоса, термостата, шлангов, расширительного бачка и охлаждающей жидкости. Каждый из этих элементов требует внимательного отношения и периодической проверки.
Радиатор является основным элементом системы, который отвечает за отвод тепла от охлаждающей жидкости. В процессе эксплуатации радиатор может загрязняться, что приводит к ухудшению теплоотводящих свойств. Рекомендуется периодически очищать радиатор от грязи и пыли, а также проверять его на наличие утечек. Если радиатор поврежден или имеет коррозию, его следует заменить.
Водяной насос обеспечивает циркуляцию охлаждающей жидкости по системе. Он подвержен износу, и его работа может ухудшаться со временем. При появлении шумов или утечек из-под насоса необходимо провести его диагностику. Если насос не функционирует должным образом, его следует заменить, чтобы избежать перегрева двигателя.
Термостат регулирует поток охлаждающей жидкости в зависимости от температуры двигателя. Если термостат заедает в закрытом положении, это может привести к перегреву, а в открытом — к недостаточному прогреву двигателя. Рекомендуется проверять термостат на работоспособность каждые 30 000 км пробега и заменять его при первых признаках неисправности.
Шланги системы охлаждения также требуют внимания. Они могут подвергаться старению и образованию трещин, что приводит к утечкам охлаждающей жидкости. Рекомендуется проверять шланги на наличие повреждений и заменять их при необходимости, особенно если они имеют значительный пробег или видимые дефекты.
Расширительный бачок служит для компенсации изменения объема охлаждающей жидкости при нагреве и охлаждении. Важно следить за уровнем жидкости в бачке и при необходимости доливать охлаждающую жидкость, соблюдая рекомендации производителя. Также следует проверять бачок на наличие трещин и утечек.
Что касается охлаждающей жидкости, то ее замена должна проводиться в соответствии с рекомендациями производителя, обычно каждые 2-3 года или после 50 000 км пробега. При замене жидкости важно использовать только рекомендованные типы антифризов, чтобы избежать коррозии и повреждений системы.
В заключение, регулярное обслуживание и замена компонентов системы охлаждения ВАЗ-2109 являются залогом надежной работы двигателя и предотвращения его перегрева. Следуя рекомендациям по обслуживанию, владельцы автомобилей смогут продлить срок службы системы охлаждения и обеспечить стабильную работу двигателя в любых условиях.
Вопрос-ответ
Устройство и принцип работы системы охлаждения?
Принцип работы системы заключается в следующем: мотор начинает работу, и охлаждающая смесь находится в нижней части мотора. Водяной насос начинает циркуляцию жидкости через двигатель, где она аккумулирует тепло, создаваемое сгоранием топлива. Теплая охлаждающая жидкость покидает двигатель и поступает в радиатор.
Как понять, что есть воздушная пробка в системе охлаждения?
О наличии воздуха в системе охлаждения двигателя говорят следующие признаки: густой дым белого цвета, идущий из выхлопной трубы. Это объясняется попаданием антифриза в камеру сгорания через негерметичную прокладку ГБЦ. Аналогичным образом в систему осаждения проникают продукты сгорания топливно-воздушной смеси.
Количество охлаждающей жидкости ваз 2109?
В первую очередь необходимо отметить, что, согласно регламентам производителя, в систему охлаждения этих машин заливается чуть меньше десяти литров антифриза: 9.75 литра.
Советы
СОВЕТ №1
Регулярно проверяйте уровень охлаждающей жидкости в системе. Это поможет предотвратить перегрев двигателя и продлить срок службы автомобиля. Убедитесь, что жидкость находится на нужном уровне, особенно перед длительными поездками.
СОВЕТ №2
Следите за состоянием радиатора и патрубков. Убедитесь, что нет утечек, трещин или повреждений. Чистка радиатора от грязи и насекомых также поможет улучшить теплоотведение и эффективность системы охлаждения.
СОВЕТ №3
Периодически проверяйте термостат на работоспособность. Неисправный термостат может привести к неправильной температуре двигателя, что в свою очередь может вызвать перегрев или недостаточный прогрев. Если есть подозрения на его неисправность, замените его.
СОВЕТ №4
Не забывайте о замене охлаждающей жидкости согласно рекомендациям производителя. Использование качественной жидкости и соблюдение сроков замены поможет избежать коррозии и отложений в системе охлаждения.
