В статье рассмотрим процесс снятия рулевой рейки на Mitsubishi Lancer 9 и 10 и дадим рекомендации по ремонту. Правильная работа рулевой рейки важна для безопасности и управляемости автомобиля, поэтому знание этого процесса поможет сэкономить на сервисе и повысить уверенность в техническом состоянии автомобиля. Предоставим пошаговую инструкцию и фото- и видеоматериалы для удобства автовладельцев.
Что собой представляет
Управление автомобилем осуществляется благодаря двум ключевым элементам: педалям и рулю. Однако задумывались ли вы, как момент вращения от руля передается на передние колеса? Здесь на помощь приходит рулевая рейка. Этот механизм представляет собой удлиненный цилиндрический элемент, в котором расположены шестерни с зубчатым профилем.
Современные автомобили обязательно оборудованы усилителем руля, который значительно облегчает процесс поворота рулевого колеса. Передача вращающего момента исключительно через шестеренки и усилия водителя оказывается недостаточно эффективной. Существуют два основных типа усилителей:
- гидравлические;
- электрические.
Гидравлические усилители используют специальный насос, который создает давление масла, позволяя водителю поворачивать колеса с минимальными усилиями. Однако стоит отметить, что такой усилитель функционирует только при работающем двигателе.
Электрические усилители лишены этого недостатка. В их конструкции применяется электромотор, который вращает зубчатый вал внутри корпуса рейки. Кроме того, в системе присутствует электронный блок управления, который следит за работой всего механизма.
Снятие рулевой рейки на Mitsubishi Lancer 9 и 10 требует внимательности и аккуратности. Эксперты рекомендуют начать с подготовки автомобиля: необходимо поднять его на подъемнике или использовать домкрат для обеспечения доступа к нижней части. Важно отключить аккумулятор и снять рулевую колонку, чтобы избежать повреждений. Далее следует отсоединить все соединения, включая шланги гидроусилителя и крепления рейки. Специалисты подчеркивают, что стоит обратить внимание на состояние крепежных элементов, так как коррозия может усложнить процесс. После снятия рейки необходимо тщательно проверить ее на наличие износа и повреждений, что поможет избежать проблем в будущем. Правильный подход и соблюдение всех этапов гарантируют успешное выполнение работы.
Типичные неисправности
Как распознать проблемы с рулевой рейкой в вашем автомобиле, особенно если требуется разборка рулевой рейки Mitsubishi Lancer? Существует несколько признаков, которые помогут быстро выявить неисправность. К ним относятся:
- наличие утечек гидравлической жидкости, что может указывать на неисправность сальников вала, а также на износ или коррозию;
- появление характерного стука в рулевой рейке, вызванного износом шарового шарнира или центрального зуба (также возможно, что это стук карданчиков рулевого механизма);
- трудности с поворотом руля или его неспособность вернуться в центральное положение (проблема может заключаться в погнутом вале или картере рейки).
Кроме того, есть ряд специфических проблем, связанных с гидроусилителем руля, а именно:
- появление неприятного звука при повороте руля (может свидетельствовать о низком уровне масла в бачке);
- затрудненное вращение руля на низких скоростях (возможные проблемы с расходным клапаном);
- наличие дефектов на роторе и привалочных плоскостях (это явный признак тугого руля);
- свист при повороте руля (может указывать на ослабленный ремень привода).
Если вы планируете самостоятельно отремонтировать рулевую рейку Mitsubishi Lancer, вам сначала нужно будет снять рулевую рейку с моделей 9 и 10. Подробности о том, как это сделать, вы найдете далее.
| Этап работы | Lancer 9 | Lancer 10 |
|---|---|---|
| Подготовка | Отсоединить отрицательную клемму аккумулятора. Подготовить инструменты: ключи, головки, съемники, домкрат, подставки. Возможно потребуется специальный съемник рулевой рейки. | Отсоединить отрицательную клемму аккумулятора. Подготовить инструменты: ключи, головки, съемники, домкрат, подставки. Возможно потребуется специальный съемник рулевой рейки. |
| Отсоединение наконечников рулевых тяг | Использовать съемник наконечников рулевых тяг. Зафиксировать положение рулевого колеса. | Использовать съемник наконечников рулевых тяг. Зафиксировать положение рулевого колеса. |
| Отсоединение рулевой тяги от рейки | Открутить гайки крепления рулевых тяг к рейке. | Открутить гайки крепления рулевых тяг к рейке. |
| Отсоединение шлангов ГУР | Отсоединить шланги высокого и низкого давления ГУР. Подготовить емкость для жидкости ГУР. | Отсоединить шланги высокого и низкого давления ГУР. Подготовить емкость для жидкости ГУР. |
| Отсоединение рейки от кузова | Открутить крепежные болты рейки к кузову автомобиля. Возможно потребуется демонтаж некоторых элементов кузова для доступа. | Открутить крепежные болты рейки к кузову автомобиля. Возможно потребуется демонтаж некоторых элементов кузова для доступа. |
| Извлечение рейки | Аккуратно вытащить рейку из посадочного места. Возможно потребуется применение силы и специальных инструментов. | Аккуратно вытащить рейку из посадочного места. Возможно потребуется применение силы и специальных инструментов. |
| Установка (обратная последовательность) | Установить рейку в обратном порядке, соблюдая все этапы. Проверить уровень жидкости ГУР. Проверить работу рулевого управления. Провести сход-развал. | Установить рейку в обратном порядке, соблюдая все этапы. Проверить уровень жидкости ГУР. Проверить работу рулевого управления. Провести сход-развал. |
Интересные факты
Вот несколько интересных фактов о снятии рулевой рейки на Mitsubishi Lancer 9 и 10:
-
Специфика конструкции: Рулевые рейки на Mitsubishi Lancer 9 и 10 имеют схожую конструкцию, но могут отличаться в зависимости от комплектации и года выпуска. Это означает, что перед началом работы важно уточнить, какая именно рейка установлена на вашем автомобиле, чтобы избежать ошибок при снятии и установке.
-
Необходимость специального инструмента: Для снятия рулевой рейки может потребоваться специальный инструмент, такой как съемник для шаровых опор и ключи различных размеров. Использование правильного инструмента не только облегчает процесс, но и снижает риск повреждения деталей.
-
Проверка на наличие утечек: При снятии рулевой рейки стоит обратить внимание на состояние гидравлической жидкости и наличие утечек. Это может быть признаком износа или повреждения рейки, что может потребовать её замены или ремонта. Регулярная проверка состояния рулевой рейки помогает избежать более серьезных проблем с управляемостью автомобиля в будущем.
Особенности демонтажа

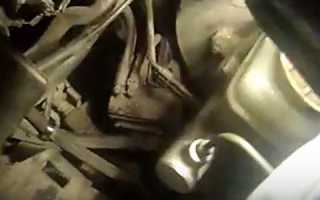

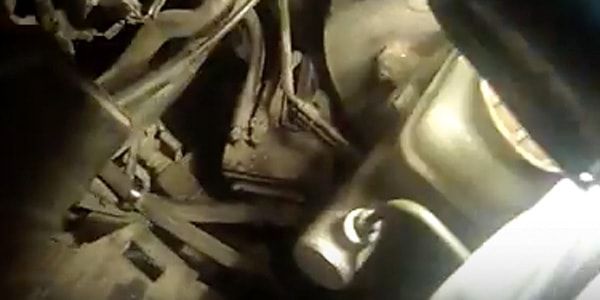

Весь процесс займет всего несколько десятков минут, если вы заранее ознакомитесь с инструкцией. Для демонтажа потребуется набор ключей. Инструкция включает в себя следующие шаги:
Читайте также:
- В задней части моторного отсека удалите подушку двигателя вместе с креплениями.
- Поверните руль вправо. Снимите рулевой наконечник и открутите стабилизатор.
- Для удобства можно полностью снять передние колеса.
- Установите домкрат под коробку передач. Поскольку подушка снята, важно предотвратить провисание.
- Внутри автомобиля открутите кардан от руля, затем снимите специальный пыльник.
- Выкрутите трубочки из рейки.
- Не забудьте открутить шланги от компрессора.
- Выкрутите рулевые тяги.
- Уберите все крепления под рейку.
- С правой стороны (в области колеса) поднимите стабилизатор и через образовавшееся «окошко» извлеките рулевую рейку.
Этот метод позволяет извлечь рулевую рейку без необходимости снимать рычаги, подрамник и другие детали. Теперь вы можете осмотреть рулевую рейку и, при необходимости, произвести ее ремонт.
Для выполнения разборки рулевой рейки по данной методике не потребуется специализированное оборудование. Весь процесс можно осуществить в вашем гараже. Это даст вам ценный опыт и знания о конструкции вашего автомобиля, а также поможет сэкономить значительную сумму на услугах автосервиса.
Советы по замене рулевой рейки
Замена рулевой рейки на Mitsubishi Lancer 9 и 10 — это задача, требующая внимательности и аккуратности. Перед началом работ рекомендуется ознакомиться с некоторыми советами, которые помогут упростить процесс и избежать распространенных ошибок.
1. Подготовьте необходимые инструменты и материалы. Перед началом работы убедитесь, что у вас есть все необходимые инструменты: набор ключей, отвертки, домкрат, подставки под автомобиль, а также новая рулевая рейка и жидкость для гидроусилителя руля. Это позволит избежать ненужных перерывов в процессе замены.
2. Обеспечьте безопасность. Перед тем как поднять автомобиль, убедитесь, что он стоит на ровной поверхности. Используйте домкрат и подставки, чтобы надежно зафиксировать автомобиль. Это поможет избежать несчастных случаев во время работы.
3. Снимите аккумулятор. Перед началом работ рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и защитить электронику автомобиля.
4. Слейте жидкость из системы. Перед снятием рулевой рейки необходимо слить жидкость из системы гидроусилителя руля. Это поможет избежать загрязнения и утечек жидкости во время работы. Для этого открутите сливной болт на насосе и дайте жидкости стечь в подготовленную емкость.
5. Снимите рулевую колонку. Для доступа к рулевой рейке необходимо снять рулевую колонку. Для этого открутите болты крепления и аккуратно отсоедините колонку от рейки. Не забудьте отметить положение рулевого колеса, чтобы правильно установить его обратно.
6. Отсоедините рулевую рейку. После снятия рулевой колонки можно приступать к отсоединению рулевой рейки. Открутите крепежные болты, которые фиксируют рейку к кузову автомобиля. Также отсоедините шланги гидроусилителя, помня о том, что из них может вытекать жидкость.
7. Установите новую рулевую рейку. Установка новой рейки производится в обратном порядке. Убедитесь, что все крепления надежно затянуты, а шланги подключены правильно. Не забудьте проверить, чтобы рейка была установлена в правильном положении.
8. Заполните систему жидкостью. После установки рулевой рейки необходимо заполнить систему гидроусилителя новой жидкостью. Убедитесь, что уровень жидкости находится в пределах нормы, и прокачайте систему, поворачивая рулевое колесо из крайних положений.
9. Проверьте работу рулевого управления. После завершения всех работ и сборки автомобиля обязательно проверьте работу рулевого управления. Убедитесь, что нет посторонних шумов и люфтов, а также что рейка работает плавно и без заеданий.
10. Обратитесь к специалистам при необходимости. Если у вас возникли сомнения в своих силах или вы столкнулись с трудностями, не стесняйтесь обратиться за помощью к профессионалам. Это поможет избежать ошибок и обеспечит безопасность на дороге.
Следуя этим советам, вы сможете успешно заменить рулевую рейку на Mitsubishi Lancer 9 и 10, обеспечив надежную и безопасную работу рулевого управления вашего автомобиля.
Вопрос-ответ
Можно ли поменять рулевую рейку самому?
Имея достаточный опыт и все необходимые приспособления, можно успешно выполнить замену рулевой рейки самостоятельно. Если вы делаете это впервые, риск дорогостоящих ошибок достаточно велик.
Как снять рулевую рейку с рулевой колонки?
Просто ослабьте контргайки и поверните тяги трубным ключом. Тяги открутятся с концов: по часовой стрелке с одной стороны и против часовой стрелки с другой. Открутите рейку от шасси. Теперь можно отсоединить гидравлические трубки и собрать вытекающую жидкость из гидроусилителя руля.
Сколько ходит двигатель Mitsubishi Lancer 9?
Ресурс 2-литрового двигателя превышает 200 тыс. км. При этом он лишён явных хронических проблем. Однако стоимость его ремонта и обслуживания несколько выше, чем для 1,6-литрового мотора.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством по ремонту вашего автомобиля. Это поможет вам понять, какие инструменты понадобятся и какие шаги нужно выполнить для безопасного снятия рулевой рейки.
СОВЕТ №2
Не забывайте отключить аккумулятор перед началом работы. Это предотвратит случайное замыкание и защитит электрические компоненты вашего автомобиля во время демонтажа рулевой рейки.
СОВЕТ №3
При снятии рулевой рейки используйте подходящие инструменты и следите за тем, чтобы не повредить соединения и шланги. Пометьте или запишите порядок снятия деталей, чтобы упростить процесс сборки обратно.
СОВЕТ №4
После снятия рулевой рейки проверьте состояние всех уплотнителей и соединений. Если вы заметили износ или повреждения, замените их до установки новой или отремонтированной рейки, чтобы избежать проблем в будущем.
