В статье рассмотрим процесс переделки карбюратора на инжектор для автомобиля ВАЗ-2109. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим улучшить характеристики своего автомобиля. Пошаговая инструкция поможет сэкономить на ремонте и повысить эффективность работы двигателя, улучшив его динамические характеристики и экономию топлива.
Чем карбюратор отличается от инжектора
В последнее время на форумах и в блогах автолюбителей, особенно владельцев ВАЗ-2109, активно обсуждается вопрос преобразования карбюратора в инжекторную систему. Новички зачастую не понимают, в чем заключается разница между этими двумя типами систем, поэтому опытные специалисты охотно делятся своими знаниями. Оба устройства выполняют одну и ту же функцию – подготавливают топливную смесь для двигателя, сочетая бензин и воздух в нужных пропорциях. В карбюраторе имеется специальная поплавковая камера, которая «вытягивает» топливо и распыляет его в виде капель с определенной скоростью.
Нельзя назвать карбюратор простым устройством, и это приводит к ряду сложностей в его эксплуатации, которые можно считать недостатками:
- трудности в настройке;
- не всегда оптимальный состав топливной смеси;
- проблемы с запуском в холодную погоду;
- необходимость регулярной чистки, иначе возможны засоры и поломки.
Настройка карбюратора на ВАЗ-2109
Инжектор, в свою очередь, представляет собой клапан, открытие которого контролируется электроникой. Как только клапан открывается, топливо под давлением мгновенно распыляется.
Единственное, что может привести к неисправности инжектора – это засорение каналов, по которым подается бензин.
Эксперты в области автомобильного тюнинга отмечают, что переделка карбюратора на инжектор ВАЗ-2109 требует тщательной подготовки и понимания принципов работы обоих систем. Во-первых, необходимо учитывать, что инжекторная система обеспечивает более точное дозирование топлива, что в свою очередь влияет на экономию и динамику автомобиля. Специалисты рекомендуют начать с изучения схемы подключения инжектора и его компонентов, таких как датчики и блок управления.
Важно также правильно выбрать инжектор, соответствующий мощности двигателя, чтобы избежать проблем с его работой. При установке необходимо уделить внимание герметичности соединений и качеству проводки, так как это напрямую влияет на надежность системы. Эксперты подчеркивают, что самостоятельная переделка требует не только технических навыков, но и терпения, так как процесс может занять значительное время. В итоге, при правильном подходе, такая модификация может значительно улучшить характеристики автомобиля.

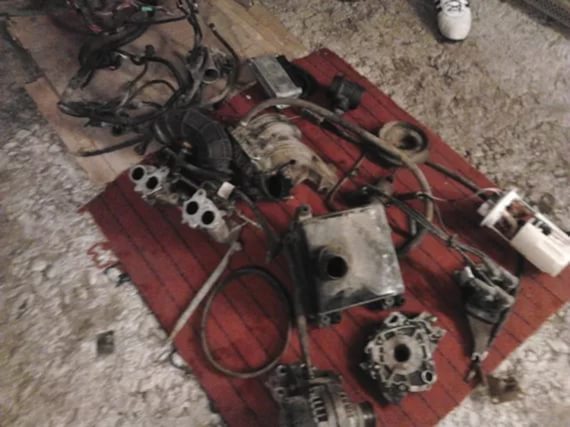

Инструкция по переделке карбюратора на инжектор ВАЗ-2109
Пошаговая инструкция по преобразованию карбюратора в инжектор своими руками, рекомендованная как специалистами, так и автолюбителями, выглядит следующим образом:
- Приобретите новый топливный бак. Прежде чем приступить к переделке, его следует тщательно высушить и установить электрический бензонасос. Важно правильно настроить параметры насоса и бака, а также проверить, как функционирует топливный датчик.
- После подготовки нового бака слейте тосол, подставив под шланг охлаждающей жидкости емкость объемом до 5 литров.
- Извлеките радиатор, предварительно сняв все крепежные элементы.
- В месте крепления датчика детонации просверлите отверстие глубиной 16 мм с помощью дрели. Аналогично подготовьте установку модульного кронштейна зажигания, но углубление должно быть больше – до 20 мм. Водителю ВАЗ-2109 следует остерегаться сквозного сверления.
- Теперь снимите поддон двигателя и ремень газораспределительного механизма. Установите новый масляный насос на коленвал. Рекомендуется заменить генератор на более мощный вариант, который оснащен зубчатым венцом и демпферным шкивом. Также необходимо заменить ремень генератора.
- Демонтируйте аккумулятор, затем снимите топливопровод, проводку, трубки и другие элементы.
- После разборки панели приборов начните подключение проводов к тахометру и замковому механизму. Это нужно сделать, запустив двигатель и подключив необходимые разъемы. Новые концы проводки фиксируйте к монтажному узлу, учитывая полярность, которая определяется по одинаковому цвету проводов.
- Соедините провода с предохранителями. Зафиксируйте их между собой и проверьте правильность работы бензонасоса и индикатора топлива.
Как заменить направляющие втулки клапанов на ВАЗ-2109.
| Этап переделки | Необходимые компоненты | Краткое описание действий |
|---|---|---|
| 1. Демонтаж карбюраторной системы | Карбюратор, впускной коллектор карбюраторного типа, бензонасос механический, трамблер, воздушный фильтр карбюраторного типа, топливные магистрали | Снять карбюратор, старый впускной коллектор, механический бензонасос, трамблер, воздушный фильтр. Отсоединить все топливные шланги и электрические провода, относящиеся к карбюраторной системе. |
| 2. Установка инжекторного впускного коллектора и форсунок | Впускной коллектор инжекторного типа, форсунки, топливная рампа, регулятор давления топлива, прокладки | Установить новый впускной коллектор. Вставить форсунки в коллектор и закрепить топливную рампу. Подключить регулятор давления топлива. |
| 3. Установка электрического бензонасоса и топливных магистралей | Электрический бензонасос (погружной или внешний), топливные шланги высокого давления, топливный фильтр тонкой очистки, обратный клапан (при необходимости) | Установить электрический бензонасос (в бак или под днище). Проложить новые топливные магистрали высокого давления от бака к топливной рампе и обратную магистраль. Установить топливный фильтр. |
| 4. Установка датчиков и проводки | Датчик положения коленвала (ДПКВ), датчик положения дроссельной заслонки (ДПДЗ), датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД), датчик температуры охлаждающей жидкости (ДТОЖ), датчик кислорода (лямбда-зонд), жгут проводки ЭБУ, ЭБУ (электронный блок управления) | Установить все необходимые датчики в соответствующие места. Проложить жгут проводки ЭБУ и подключить его к датчикам, форсункам, бензонасосу и другим исполнительным механизмам. Установить ЭБУ в салоне автомобиля. |
| 5. Установка системы зажигания | Модуль зажигания (или индивидуальные катушки зажигания), высоковольтные провода, свечи зажигания | Установить модуль зажигания (если используется) и подключить к нему высоковольтные провода и свечи зажигания. |
| 6. Подключение системы охлаждения и вакуумных шлангов | Шланги системы охлаждения, вакуумные шланги | Подключить все необходимые шланги системы охлаждения к новому впускному коллектору и другим элементам. Подключить вакуумные шланги к усилителю тормозов и другим потребителям. |
| 7. Программирование ЭБУ и первый запуск | Диагностический сканер, ноутбук с программой для прошивки ЭБУ | После завершения всех монтажных работ, необходимо подключить диагностический сканер и прошить ЭБУ соответствующей программой для инжекторной системы. Произвести первый запуск двигателя и проверить его работу. |
| 8. Настройка и диагностика | Диагностический сканер, газоанализатор | После первого запуска провести диагностику системы, проверить показания всех датчиков. При необходимости произвести тонкую настройку ЭБУ для оптимальной работы двигателя. |
Интересные факты
Вот несколько интересных фактов о переделке карбюратора на инжектор для ВАЗ-2109:
-
Экономия топлива и мощность: Переход с карбюратора на инжектор может значительно улучшить экономию топлива и повысить мощность двигателя. Инжектор обеспечивает более точное дозирование топлива, что позволяет достичь оптимального соотношения воздух-топливо и улучшает сгорание.
-
Совместимость с современными системами: При переделке карбюратора на инжектор можно использовать системы управления двигателем от более современных автомобилей, что позволяет не только улучшить характеристики, но и добавить такие функции, как диагностика и адаптивное управление.
-
Необходимость в доработках: Переделка требует не только установки инжектора, но и доработки топливной системы, проводки и системы охлаждения. Это может включать установку топливного насоса, датчиков и блока управления, что делает процесс достаточно сложным и требующим знаний в области автомеханики.
Эти факты подчеркивают как преимущества, так и сложности, связанные с переделкой карбюратора на инжектор в ВАЗ-2109.
Как монтировать обновленную систему
Для установки заглушки на головку блочной системы, учитывая механизм впрыскивания, начните с подключения плюсового провода. Затем установите коллектор и форсунки, которые располагаются на рейке рядного типа, а также ресивер и дроссель. Тросик газа следует использовать удлиненной модели.
Новая топливная конструкция размещается на дне кузова, после чего устанавливаются патрубки и фильтры. Далее необходимо установить новый бак и подключить его к системе. Чтобы проверить работоспособность форсунок и убедиться в отсутствии утечек и повреждений, продуйте внутреннюю часть насосом. Затем подключите рампу к коллектору, установите датчики и все необходимые компоненты, связанные с электрической и высоковольтной системой, включая стартовый модуль.
После завершения монтажа воздушного фильтра и успешного выполнения всех операций, можно заводить автомобиль. Успех модернизации можно считать достигнутым, если ВАЗ-2109 запускается с первой попытки.
Достоинства и недостатки инжектора
Чтобы определить, готовы ли вы инвестировать усилия в замену карбюратора на инжектор в ВАЗ-2019, важно ознакомиться с реальными преимуществами, которые получают владельцы автомобилей после такой модернизации. Вот основные плюсы, которые отмечают автовладельцы, уже осуществившие переделку ВАЗ-2019:
- Запуск двигателя не вызывает проблем в любых погодных условиях.
- Нет необходимости регулировать зажигание в зависимости от качества топливовоздушной смеси.
- Исключается вероятность возникновения эффекта троения двигателя.
- Снижается расход бензина.
- ВАЗ-2109 демонстрирует лучшую динамику с момента запуска и на протяжении всей поездки.
Теперь рассмотрим недостатки переделки. Как и любое другое устройство, инжектор может ломаться, и для диагностики состояния его компонентов потребуется значительно больше времени. Инжекторная система облегчает запуск двигателя по сравнению с карбюратором, способствует экономии топлива и упрощает управление автомобилем. Однако обслуживание инжектора требует определенных навыков и знаний, а также терпения со стороны водителя.
Некоторые автомобилисты выражают сомнения относительно целесообразности затрат на замену карбюратора на инжектор в ВАЗ-2109. Экономия топлива после модернизации составляет не более 3 литров, в то время как стоимость переделки варьируется от 15 000 до 20 000 рублей. Если для вас не критичны единовременные расходы, то не стоит отказываться от переоборудования. Вождение на модернизированном автомобиле станет более комфортным, а со временем эксплуатация окажется более выгодной.
Как еще можно доработать ВАЗ-2109
Оцените интерьер отечественного автомобиля с внешней стороны – салон и приборная панель выглядят не самым лучшим образом, и именно здесь качественный тюнинг своими руками становится особенно актуальным. При обновлении приборной панели важно помнить, что правильная установка может повлиять на эффективность работы отопительного устройства и его компонентов.
Обивка сидений ВАЗ-2109 также оставляет желать лучшего, она быстро изнашивается, теряет внешний вид и загрязняется. При выборе нового материала и цвета обивки лучше проконсультироваться со специалистом, а также заранее определиться с тем, каким средством будет удобно очищать новое покрытие от загрязнений.
Читайте также:
Для надежной фиксации материала можно использовать обычный текстильный клей или аэрозольный клей DoneDeal. Пластиковые детали хорошо фиксируются с помощью герметика. Чтобы добиться ровного слоя без складок и заломов, рекомендуется использовать парогенератор, который поможет качественно утянуть материал. Сначала по краям обшивки приклеивается карпет, а затем с помощью парогенератора придается нужная форма. Оклейка всего полотна производится только после полного высыхания.
Имейте в виду, что через несколько лет карпет может износиться, поэтому специалисты советуют обратить внимание на более дорогие и современные материалы. Инструкция по самостоятельному улучшению внешнего вида потолка салона ВАЗ-2109 включает следующие шаги:
- Удалите старое потолочное покрытие, предварительно сняв пластиковые накладки на стойках, ручках, козырьках и лампочках.
- Нанесите клеевой состав 88 на потолок, отложите работу на 5 минут, затем добавьте еще один слой клея. Прижмите карпет в области козырьков.
- Закрепите конструкцию по периметру, оставьте для высыхания, а для плотного прилегания используйте прищепки.
И напоследок, необходимые отверстия можно сделать уже через сутки.
Советы по настройке и обслуживанию инжекторной системы
Настройка и обслуживание инжекторной системы – это важный этап, который поможет обеспечить оптимальную работу двигателя вашего автомобиля ВАЗ-2109 после переделки с карбюратора на инжектор. Правильная настройка инжектора не только улучшит динамические характеристики автомобиля, но и снизит расход топлива, а также уменьшит количество вредных выбросов в атмосферу.
Первым шагом в настройке инжекторной системы является проверка всех соединений и герметичности системы. Убедитесь, что все шланги и соединения не имеют трещин и протечек. Это особенно важно, так как даже небольшие утечки могут привести к неправильной работе системы впрыска.
Далее, необходимо проверить работу датчиков, которые отвечают за управление инжектором. Это включает в себя датчик температуры охлаждающей жидкости, датчик массового расхода воздуха и датчик положения дроссельной заслонки. Все эти датчики должны быть исправны, так как их некорректная работа может привести к неправильному смешиванию топлива и воздуха, что, в свою очередь, негативно скажется на производительности двигателя.
После проверки датчиков следует произвести настройку блока управления двигателем (ЭБУ). Для этого потребуется специальное оборудование, такое как диагностический сканер, который позволит считать ошибки и параметры работы системы. Важно убедиться, что прошивка ЭБУ соответствует установленному инжектору и типу двигателя. В некоторых случаях может потребоваться обновление прошивки для оптимизации работы системы.
Не менее важным аспектом является настройка системы впрыска. Для этого необходимо отрегулировать параметры, такие как время впрыска и давление топлива. Эти параметры могут варьироваться в зависимости от типа инжектора и характеристик двигателя. Рекомендуется использовать манометр для проверки давления в топливной системе и при необходимости отрегулировать его с помощью регулятора давления топлива.
Также стоит обратить внимание на систему зажигания. Правильная настройка угла опережения зажигания может значительно повлиять на работу инжекторной системы. Убедитесь, что свечи зажигания находятся в хорошем состоянии, а провода не имеют повреждений. Регулярная замена свечей зажигания и их правильная регулировка помогут избежать проблем с запуском и работой двигателя.
Не забывайте о регулярном обслуживании инжекторной системы. Это включает в себя чистку инжекторов, замену топливного фильтра и проверку состояния топливного насоса. Чистка инжекторов может быть выполнена как с помощью специальных химических средств, так и с использованием ультразвуковой очистки. Регулярная замена фильтров и проверка насоса помогут избежать засорения системы и обеспечат стабильную подачу топлива.
В заключение, настройка и обслуживание инжекторной системы – это комплексный процесс, требующий внимания к деталям и регулярного контроля. Следуя приведенным рекомендациям, вы сможете обеспечить надежную и эффективную работу двигателя вашего ВАЗ-2109 после переделки с карбюратора на инжектор.
Вопрос-ответ
Могу ли я заменить карбюраторный двигатель на инжекторный?
В отличие от карбюраторов, которые используют вакуум для подачи топлива в двигатель, системы EFI работают под давлением. Именно поэтому система EFI требует более высокого давления топлива, чем карбюраторная система. И именно поэтому при переходе с карбюратора на инжектор вам понадобится топливный насос более высокого давления.
Что больше расходует бензин: карбюратор или инжектор?
По мощности карбюраторы не уступают электронным системам, но вот расход бензина у них больше. По сравнению с карбюратором инжектор гораздо сложнее, и ремонтировать его своими силами выйдет не у всех. Дело в том, что он управляется специальной программой – прошивкой, сделать которую в домашних условиях сложно.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с технической документацией на ваш автомобиль. Это поможет вам понять особенности конструкции карбюратора и инжектора, а также необходимые инструменты и детали для переделки.
СОВЕТ №2
При демонтаже карбюратора и установке инжектора следите за порядком снятия деталей. Используйте маркировку или фотографии, чтобы не запутаться в процессе сборки. Это значительно упростит обратный процесс.
СОВЕТ №3
Не забывайте о необходимости настройки системы впрыска после установки инжектора. Проверьте давление топлива, а также проведите диагностику для выявления возможных ошибок в работе системы. Это поможет избежать проблем с запуском и работой двигателя.
СОВЕТ №4
Если у вас нет достаточного опыта в работе с автомобилями, лучше проконсультироваться с профессионалом или обратиться в сервис. Неправильная установка может привести к серьезным поломкам и дополнительным расходам.
