Как проверить камеру заднего вида в домашних условиях

Как проверить камеру заднего вида

Производители предлагают большой выбор штатных под конкретную модель машины и универсальных камер, подходящих для любых марок авто. Установка штатных устройств не требует повреждения поверхностей автомобиля и сверления отверстий для крепежа. Такие камеры практически не заметны и чаще всего монтируются на бампере или рамке номера. Универсальные модели устанавливаются с помощью шурупов в любых местах, подходящих для монтажа, и более заметны для окружающих.

Выбор модели осуществляется по следующим критериям:

вид подключения – проводной с помощью кабеля или беспроводной посредством радиоволновых связей;
тип, размеры и разрешение матрицы, влияющие на качество изображения;
разрешение и стандартные параметры видеосигнала;
режим изображения – прямой, зеркальный;
светочувствительность видеокамеры и возможность работы в тёмное время суток;
величина угла обзора;
условия эксплуатации;
наличие дополнительных опций.

Современные камеры наделены множеством дополнительных функций для удобства эксплуатации автомобиля. Модели с подсказками накладывают на картинку парковочные метки, которые помогают определить расстояние до предмета и упрощают маневрирование транспорта в стесненных условиях. Наличие ИК-подсветки улучшает качество изображения в ночное время. Опция пыле-и влагозащиты обеспечивает стабильную работу устройства при любых погодных условиях. Автоматические настройки помогают устанавливать оптимальные режимы работы камеры заднего вида. Пульт ДУ даёт возможность легко управлять электроникой и при необходимости менять угол обзора.

Проверка камеры заднего вида тестером

При поступлении в продажу все устройства тестируются и испытываются, но перед установкой на автомобиль все равно желательно проверить приобретенный девайс на работоспособность. Это можно сделать с помощью тестера. Величина тока зависит от разрешающей способности камеры, указывается в техническом паспорте и составляет 50-200 мА. Тестер включают в разрыв плюсового провода девайса и замеряют показания прибора. Если они не совпадают с паспортными значениями нормы, то камера неисправна.

С помощью тестера или мультиметра также можно получить информацию об уровне видеосигнала на выходе. Для проверки этих параметров необходимо, чтобы прибор имел высокое входное сопротивление и работал в диапазоне частот до 50 МГц. Измерительные щупы тестера подсоединяют к центральному и боковому контакту видеоразъёма и фиксируют показания прибора. Номинальное значение исправного устройства на выходе видеосигнала составляет 1 В.

Проверка работы устройства на телевизоре

Проверить работоспособность камеры заднего вида перед установкой на автомобиль можно с помощью телевизора. Сначала следует подготовить источник питания в качестве которого может служить автомобильное зарядное устройство или аккумулятор компьютерного блока питания на 12 В. Если видеокамера работает на меньшем напряжении, лучше использовать блоки питания с регулируемыми настройками.

Блок питания с требуемыми характеристиками можно сделать самостоятельно из 8 батареек типоразмера D, последовательно соединенных между собой. Плюс подают на красный провод с защитным предохранителем, рассчитанным не менее, чем на 0,5 А. Минус подключают к черному проводу или к боковому контакту видеокабеля.

После подключения источника питания можно проверять видеокамеру заднего вида автомобиля через телевизор. Для проверки девайс должен иметь композитный видеовыход с гнездом-тюльпаном желтого цвета. Подключение устройств осуществляется с помощью кабеля RCA-RCA. Телевизор переключается на соответствующий источник сигнала, после чего показывает картинки с объектива видеокамеры. С помощью телевизора можно проверить качество изображения и работу встроенного микрофона. Если все параметры устраивают, девайс можно смело устанавливать на автомобиле.

Проверка неисправностей после установки

Из-за неправильной установки и регулировки настроек камера заднего вида может работать не стабильно, показывать в перевернутом или зеркальном изображении. Чтобы выявить возможные неполадки и проверить правильность подключения следует провести следующие мероприятия:

при нестабильной работе проверить кабель подключения на целостность и отсутствие заломов;
если отсутствует сигнал, проверить правильность подключения питания;
при некачественном изображении и помехах проверить правильность настроек камеры и позиций DIP-переключателей;
белая картинка на экране или сильные искажения изображения свидетельствует о несоответствии параметров видеокамеры и мультимедийной системы автомобиля, поэтому следует установить специальный конвертер.

Неправильное подключение может привести к повреждению проводки автомобиля, некорректной работе или поломке устройства. Чтобы избежать подобных неприятностей, проверку, установку и настройку камер лучше доверить опытным специалистам, хорошо разбирающимся в электронике.

Читайте также:

Какой мопед выбрать для новичка

Камера заднего вида может быть установлена в нескольких местах — на ручке багажника, в рамке номерного знака, на бампере или внутри салона. Устройства, установленные в салоне меньше подвержены неблагоприятному воздействию влаги и других внешних факторов, поэтому работают более стабильно. Чаще всего неисправности наружных гаджетов вызваны попаданием влаги внутрь устройства, что может вызвать дефекты изображения или полный отказ работы электроники. Рассмотрим основные виды неисправностей, почему не работает камера заднего вида и способы решения проблем.

Камера заднего вида не включается автоматически

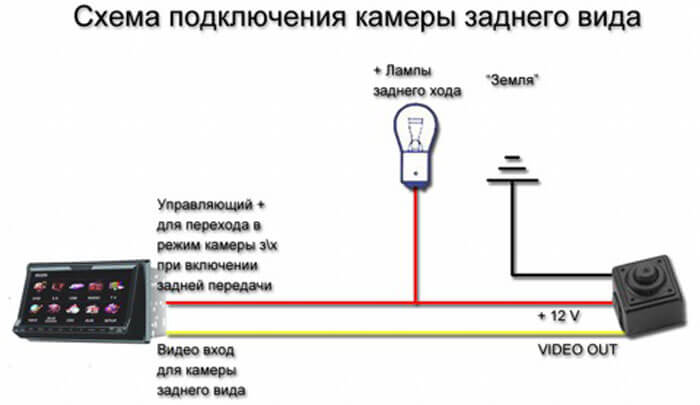

Классическая схема подключения оборудования предусматривает подсоединение устройства к фонарю движения заднего хода. Напряжение появляется при включении задней передачи, но при наличии перегоревшей лампочки электроника работает с перебоями. Чтобы избежать таких неполадок питание должно подключаться к заднему фонарю через реле с постоянным током от прикуривателя. Камера может перестать включаться и работать, если она отсоединилась от датчика коробки передач из-за ненадёжного соединения контактов. Для устранения неисправности понадобится выполнить проверку подключения.

Если устройство пишет нет сигнала, не работает, зависает, глючит или отключается, причина может быть связана с наличием помех от телефонов или других электронных гаджетов. Рядом с автомобильными системами не рекомендуется включать оборудование, которое работает с беспроводной сетью. Воздействие окружающей среды — с попаданием внутрь корпуса грязи и пыли увеличивает вероятность возникновения поломок. Яркий свет солнечных лучей, попадающих в объектив, может засвечивать изображение экрана.

Многие водители сталкиваются с проблемами, когда камера заднего вида показывает картинку вверх ногами, переворачивает или зеркалит изображение. Причины таких неисправностей могут быть связаны с неправильной настройкой и установкой устройства, выбором не подходящего монитора. Чтобы перевернуть картинку наоборот и убрать зеркальность необходимо изменить настройки в ММС. Для этого следует зайти в меню и отключить опцию Mirror. В некоторых случаях нужно вскрыть корпус и повернуть окуляр на 180°.

При эксплуатации камеры заднего вида нередко возникают различные неполадки, многие из которых можно устранить самостоятельно. Значительная часть подобных неисправностей связана со сбоями программного обеспечения. В этом случае достаточно произвести программный сброс либо самостоятельно отрегулировать настройки. Однако зачастую для устранения неисправностей потребуется разобрать саму видеокамеру. Сделать это несложно, главное выполнять все аккуратно и в правильной последовательности.

Демонтаж камеры заднего вида

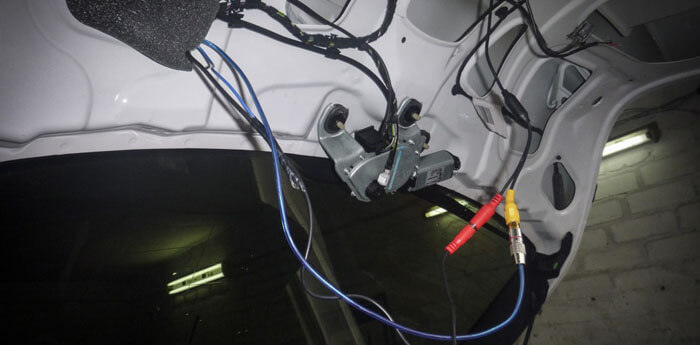

Прежде чем демонтировать камеру заднего вида, необходимо убедиться, что неисправность не связана с отсутствием питания или перебитыми проводами. Для этого нам понадобится разобрать обшивку в месте подключения устройства. Проверяем наличие питания (+12 В), надёжного заземления и цельности проводки от монитора.

Читайте также:

Как найти аналог транзистора

Если с проводами и питанием всё нормально, снимаем камеру. Сначала отключаем все соединительные провода, а потом откручиваем крепёжные винты. Нам может понадобиться не только разобрать обшивку, но и снять бампер или другие элементы конструкции — это зависит от того, как именно установлена и подключена видеокамера.

После того, как мы сняли камеру, можно приступить к её разборке. В следующем разделе мы рассмотрим, как разобрать камеру заднего вида в зависимости от её конструктивных особенностей.

Разборка камеры заднего вида

Сначала аккуратно очищаем камеру от грязи, окислов, ржавчины. Протираем стекло ветошью или салфетками.

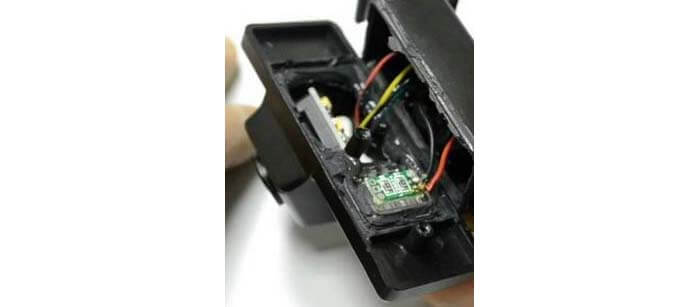

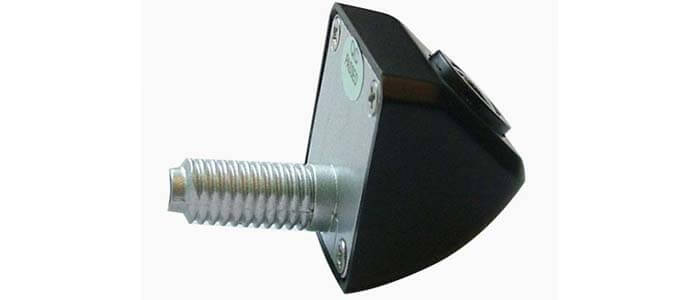

Проще всего разобрать видеокамеру, если её задняя панель крепится на четырех винтах (реже — на двух). В этом случае мы выкручиваем винты, после чего снимаем крышку.

Здесь есть нюанс — часто просто снять заднюю панель не получается, поскольку она посажена на компаунд. Чтобы разобрать корпус, сначала нужно удалить лишний компаунд, срезая его ножом или скальпелем. Делать это следует очень аккуратно, чтобы не повредить радиодетали на плате, соединительные провода, шлейф и пр.

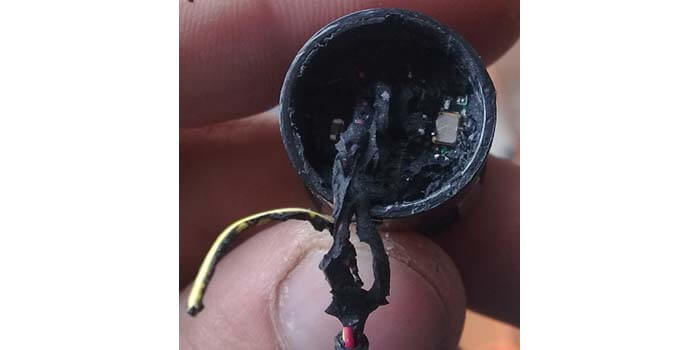

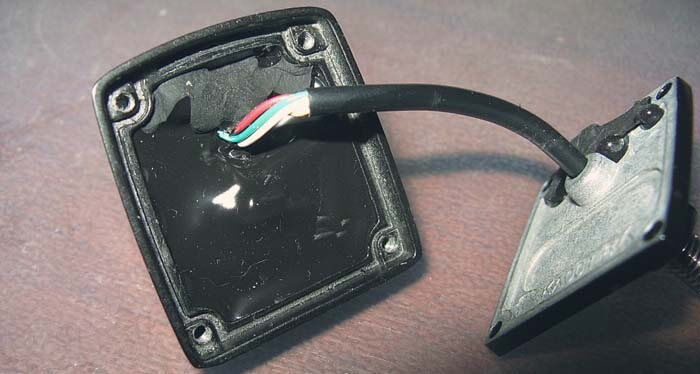

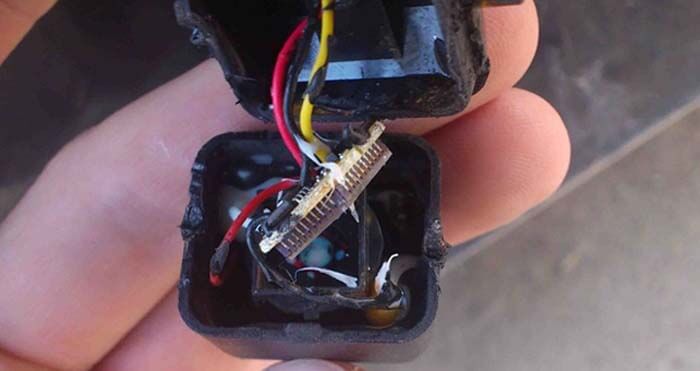

Иногда практически вся монтажная плата залита компаундом. Это предохраняет элементы от влаги и коррозии, но существенно затрудняет к ним доступ.

Читайте также:

Какие услуги может оказать аварийный комиссар в рамках продукта ресо автопомощь эконом комфорт

Неисправность может быть связана с плохим контактом соединительных проводов. В этом случае нам понадобиться почти полностью снять компаунд и после этого припаять провода на плату. То же самое необходимо сделать, если провода оторвались в процессе разборки.

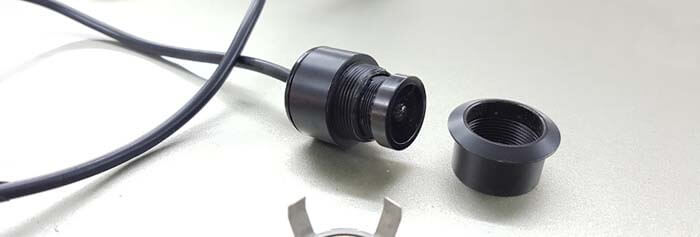

Чтобы разобрать круглые в сечении камеры цилиндрического вида, обычно нужно их раскрутить. При этом они тоже могут сидеть на компаунде, поэтому открутить их бывает достаточно сложно.

Иногда винты и резьба вообще отсутствуют. Чтобы разобрать корпус, в таком случае потребуется аккуратно отделить крышку посредством ножа либо скальпеля. Делать это нужно особенно осторожно во избежание повреждения внутренностей устройства.

После снятия крышки следует отсоединить разъёмы или шлейф и вынуть из корпуса печатную плату. Стекло видеокамеры желательно протереть изнутри салфеткой.

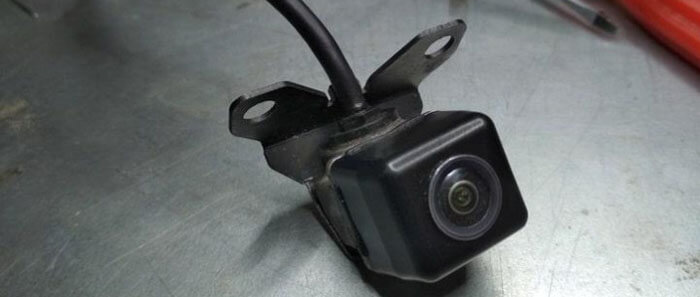

Ремонт камеры заднего вида своими руками

Одна из наиболее частых неисправностей видеокамер заднего вида — попадание внутрь влаги. Нередко это можно отследить не только по симптомам, но также ввиду явной причины неполадки. Например, проблемы с изображением начались после посещения автомойки. В этом случае высока вероятность, что внутрь попала влага и нарушила тем самым работу электронной схемы.

Читайте также:

О чем говорят цифры на номере автомобиля

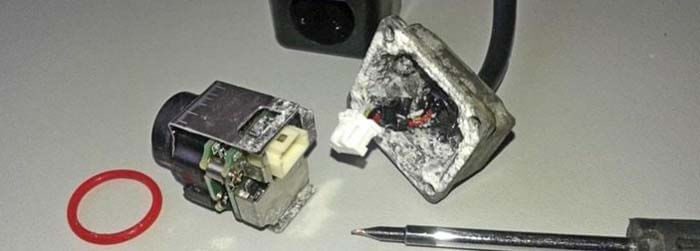

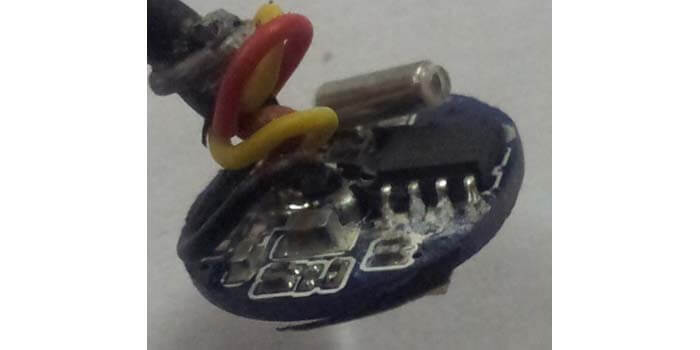

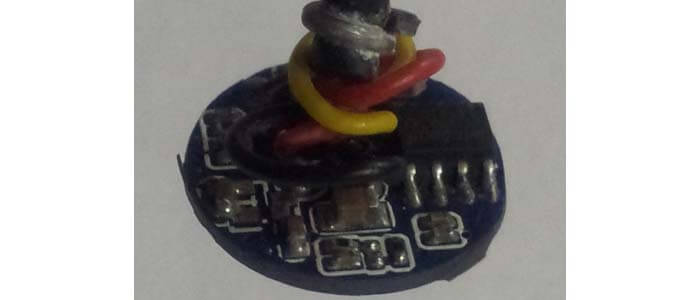

Разобрав корпус, зачастую можно сразу увидеть влагу или следы окислений на плате. В таком случае модуль тщательно промывается чистым спиртом, а потом сушится. Окисления удаляются щеточкой или достаточно жесткой кисточкой из щетины (но не металлической).

После промывки платы нужно внимательно осмотреть все радиоэлементы и места пайки. Если какие-то детали повреждены (вздулись, сгорели), их следует заменить. Поврежденные или окисленные места пайки нужно аккуратно пропаять с использованием флюса. Все контакты и разъёмы тщательно почистить.

После чистки, промывки, просушки и пропайки платы желательно проверить камеру (если есть такая возможность). Убедившись в её работоспособности, можно покрыть плату слоем защитного лака. Это предотвратит устройство от повреждений в дальнейшем.

Собирая видеокамеру в обратной последовательности, места стыков необходимо покрыть герметиком, а при необходимости — прочным компаундом. Винты желательно заменить, а при отсутствии такой возможности — очистить от окислов и смазать.

Мутное, нечеткое или рябое изображение

Распространенная проблема с камерой заднего вида — нечеткое изображение. Зачастую эта неисправность также связана с попаданием внутрь влаги. Однако не следует сразу же ремонтировать устройство. Во многих случаях оказывается достаточным просто протереть стекло сверху. Если же это не помогло — тогда действительно нужно снимать и разбирать видеокамеру, как описано выше.

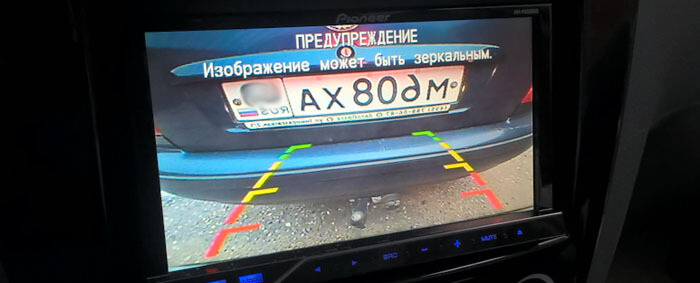

Зеркальное изображение

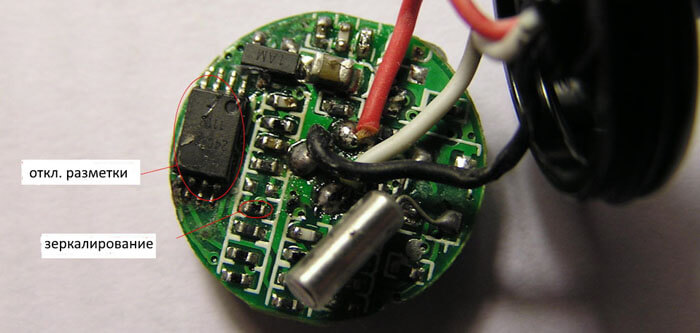

Ещё одна характерная неисправность — зеркальное изображение. Чаще всего эту проблему удается устранить программными методами. Существует также ряд моделей, в которых для включения/отключения зеркального вида картинки используются специальные переключатели (в т.ч. одноразовые).

Если все эти способы не помогли, отключить зеркальное отображение можно непосредственно на плате камеры заднего вида. Для этого следует закоротить либо удалить определенный резистор. Сходным образом можно убрать разметку камеры.

Хотите знать, как проверить камеру заднего вида дома, до установки в автомобиль? Зачем это нужно, спросите вы? А чтобы не вскрывать понапрасну обивку салона, протягивая провода от заднего бампера к магнитоле, и не тратить время на подключение неработоспособного гаджета.

В домашних условиях можно проверить качество картинки, исправность микрофона, угол обзора и, вообще, убедиться, что гаджет включается. Функциональность же тестируется позже, после монтажа в автомобиль.

Как проверить устройство дома?

Рассмотрим, как проверить камеру заднего вида автомобиля в домашних условиях.

С помощью мультиметра

Самый простой вариант – применить мультиметр. Первым делом, следует проверить силу тока, потребляемого гаджетом от узла питания. Нормальным значением, обычно, является диапазон от 50 до 200 мА. Узнать точные параметры вашего прибора можно в руководстве по его эксплуатации.

Проверка камеры заднего вида мультиметром выполняется путем подсоединения последнего к разрыву плюсового провода гаджета. Далее, следует сравнить уровень потребляемого тока, который выявил тестер, с нормой (либо с параметрами в техкнижке).

Также, мультиметр позволяет проверить размах видеосигнала на выходе (гаджет должен функционировать в спектре частот до 50 МГц и обладать высоким входным сопротивлением). Щупы мультиметра соединяют с центральным контактом видео разъёма и боковым контактом. Исправная камера заднего вида на выходе композитного сигнала не должна превышать уровень электрического напряжения в 1 Вольт.

С помощью телевизора

Далее, рассмотрим, как проверить камеру заднего вида на телевизоре. Сначала, найдите подходящий источник питания (с напряжением на 12 В). Кстати, посмотрите параметры своего гаджета. Если он требует меньшего напряжения, потребуется блок питания с возможностью регулировать уровень последнего.

Итак, адаптером питания на 12 В может выступить:

Переходник от беспроводного домашнего телефона;
Автомобильная зарядка;
Аккумулятор блока питания от ПК;
И т.д. (внимательно читайте характеристики).

Желтый колокольчик подключаем к нужному AV-разъёму на телевизоре (красный или белый, чтобы проверить аудио сигнал, аналогично);
Включаем питание камеры от подобранного адаптера;
На телевизоре с помощью кнопки Input находим соответствующий вход;
Дожидаемся появления на мониторе изображения с камеры заднего вида;
Можете оценить качество картинки, работу микрофона, яркость, контрастность, цветопередачу.
Изображение должно включать парковочную разметку. По желанию, можете откалибровать линии. Поставьте любой объект, например, игрушечную машину, к границе зеленой, желтой и красной зон. Замерьте физическое расстояние от глазка до объекта и запомните его. Когда установите прибор в автомобиль и подключите к магнитоле, калибровку нужно будет сверить.

Итак, как проверить камеру заднего вида на работоспособность мультиметром или с помощью телевизора, вы теперь знаете. Если тесты показали полный порядок, можно нести гаджет в машину.

Можно ли проверить с помощью компьютера?

Многие автовладельцы интересуются также, как проверить автомобильную камеру заднего вида на компьютере. На этот счет, если у вас аналоговая камера заднего вида, поверьте, вы потратите больше времени на подключение, чем на саму проверку. Комп работает с цифровым сигналом, камера с аналоговым, соответственно, вам нужно найти переходник.

Подойдет плата видео захвата для разъёма PCI-E на ПК (на ноуте такого входа нет). Она преобразовывает аналоговый сигнал в цифру в режиме реального времени.

Также, можно купить устройство-видеосервер, которое успешно конвертирует аналоговый видеосигнал PAL в цифровой;
Самый бюджетный вариант – покупка аналого-цифрового преобразователя с USB. Минус – ооочень низкая пропускная способность передачи данных, плюс – подойдет для ноутбука.

Как проверить устройство в авто, после установки?

Первым делом, необходимо осуществить качественный и правильный монтаж.

Тщательно разберитесь с проводкой, чтобы не было проблем с подачей питания. Схемы подключения ищите в техкнижке гаджета;
Осуществите надежный монтаж, обеспечьте устойчивое крепление;
Правильно подключите устройство к автомагнитоле.

Чтобы проверить видеосигнал с камеры заднего вида авто, включите прибор и найдите в настройках штатного ГУ соответствующий раздел. Выставьте желаемые настройки яркости и контрастности. Осуществите настройку системы.

Если картинка мигает или мерцает, вероятно, камера неплотно прикручена, что создает вибрацию. Засвеченное изображение свидетельствует о ярком солнце, бьющем в объектив. Мутное или запотевшее видео – плохой знак, демонстрирующий, что под глазок новой камеры проникла влага. Лучше бы приобрести для нее защиту от воды и грязи.

Если картинки, вообще, нет, вместо нее наблюдается черный, белый или синий экран – неполадка связана с системным блоком гаджета. Его лучше обменять на новый.

Можно ли устранить неисправности самому?

Итак, проверить работу камеры заднего вида тестером дома или в машине, после установки, вы теперь сумеете. Однако, что делать, если всплыли неисправности?

Если устройство куплено в официальном магазине и у вас есть гарантийный талон, лучше обменяйте его на исправный;
Самостоятельно можно разобрать аппарат, чтобы просушить и протереть пространство под окуляром, а также внутренние составные части;
Перевернутое или зеркальное изображение регулируется настройками в автомагнитоле (опция MIR, FLP).
Настройка парковочной разметки выполняется с помощью деревянного бруса и измерительной ленты;
Ремонт проводки рекомендуем делать только если у вас есть, хотя бы, минимальный опыт работы электриком;
Новый программный софт (прошивку) желательно ставить в сервисном центре.

Если после установки камеры сигнала нет, вероятно, вы ее неправильно подключили, либо параметры автомагнитолы и гаджета не совпадают. В последнем случае, придется приобрести конвертер или отдельный монитор. Корректность соединения же, если у вас не вышло самостоятельно, лучше доверить специалистам. В противном случае, есть риск напрочь спалить всю проводку в авто.

В этой публикации мы расскажем, почему в автомобиле иногда не работает камера заднего вида. К слову, это весьма капризный гаджет! Причин, из-за которых он может перестать функционировать – много, от погодных воздействий, до внутренних неполадок. Мы постараемся привести все существующие объяснения, а также, разумеется, обозначим способы решения каждой проблемы.

Готовы? Тогда поехали!

Для начала, небольшой совет! Если вы являетесь обладателем новой камеры заднего вида, с не истекшим гарантийным сроком, но она перестала работать, поиск причины неисправности лучше доверить специалистам сервисного центра.

В конце концов, это их работа!

А вот, неисправность старенькой камеры заднего вида лучше сначала попытаться найти самостоятельно. Вполне возможно, вы сумеете решить проблему своими руками, без затрат и сильных хлопот.

Варианты неполадок

Рассмотрим основные виды проблем, которые могут возникнуть при обращении с данным автомобильным гаджетом:

Камера заднего вида не показывает изображение автоматически (не начинает работать при движении задним ходом);
Устройство вообще не реагирует, не включается, отсутствует сигнал;
Картинка мутная, грязная, запотевшая;
Изображение отзеркалено или перевернуто – частый сбой у китайских устройств;

Камера заднего вида передает на монитор синий экран (или черный, белый);
Картинка с помехами (моргает или мерцает);
Гаджет работает, но некорректно отображает разметку.

Причины и пути решения

Переходим к причинам, почему не работает камера заднего вида. Все их можно разделить на три группы:

Проблемы с подачей питания, нарушение целостности проводов и контактов. Проблема могла возникнуть после самостоятельной распиновки или со временем;
Некорректный монтаж. Место установки оказывает большое влияние на износостойкость гаджета. Так, если прибор установлен внутри салона, он меньше подвержен воздействию факторов окружающей среды (влага, пыль, мороз), зато сильнее реагирует на электромагнитные помехи от другого автомобильного оборудования;
Механическое повреждение внешних или внутренних элементов устройства.

Делаем ремонт своими руками

Далее, приступаем к инструкциям по устранению неполадок. Придерживайтесь наших алгоритмов, и, возможно, ехать к специалистам не придется.

Сначала, рассмотрим, почему камера заднего вида не включается автоматически. То есть, еще вчера прибор нормально работал, а сегодня экран перестал показывать.

Скорее всего гаджет перестал получать питание от источника. Как правило, его подключают к фонарю заднего хода. Как только на АКПП включают заднюю передачу, возникает напряжение, загораются лампы, начинает автоматически работать камера. Если фонари перегорели, может случиться сбой и с камерой. Чтобы исключить такую зависимость, оптическое устройство подключают к фонарям заднего хода через реле с постоянным током от прикуривателя.
Другой вариант – могли отойти контакты и прибор отсоединился от датчика коробки передач. Необходимо проверить регуляторы, восстановить контакты, а иногда даже заменить датчик. И да, не забудьте сначала проверить напряжение при помощи мультиметра – оно должно составлять 12 Вольт.

При включении камеры заднего вида на регистраторе возникает черный, белый или синий экран. Это самый неприятный случай, причиной которого, скорее всего, является программный сбой. Гаджету нужна новая прошивка (программный софт). Решение данной проблемы желательно доверить мастерам сервисного центра;

Камера заднего вида сломалась из-за механического воздействия. Допустим, вы ее уронили, стукнули, задели. Увы, ремонт ее комплектующих, скорее всего, обойдется дороже нового устройства.
Камера заднего вида на зеркале перестала работать нормально (любые проявления, которых раньше не было) – моргает, отключается на морозе, не включается или включается через раз и т.д. Виновником проблемы может быть плохое качество сигнала. Устройство придется демонтировать, аккуратно разобрать, прочистить контакты, удалить с микросхемы пыль, зачистить окисленные участки, перепаять поврежденные элементы платы (если они определяются визуально) и т.д.

Этапы демонтажа

Итак, мы перечислили, почему может перестать работать камера заднего вида на магнитоле. Часть неполадок решается методом демонтажа устройства. Рассмотрим, как это сделать правильно:

Отсоедините кабеля питания;
Открутите гайки, фиксирующие прибор к авто. При необходимости, снимите обшивку или элементы корпуса;
Протрите устройство снаружи мягкой тряпочкой, удалите следы ржавчины и пыли;
Аккуратно разберите корпус;
Просушите компоненты от влаги;
Осмотрите уплотнители (резинки), при необходимости, замените их;
Проверьте целостность внутренних элементов прибора – плату, чистоту контактов, наличие окисленных участков. Удалите щеточкой пыль, зачистите коррозию;
Поврежденные сектора замените методом перепайки (если умеете);
Соберите гаджет в обратном порядке и установите на автомобиль.

Теперь устройство необходимо заново откалибровать и настроить. Если после всех проведенных манипуляций камера заднего вида по-прежнему выключается, не работает, рябит или не передает нормальную картинку на монитор, увы, придется обратиться к специалистам. Они выполнят профессиональную диагностику и качественный ремонт, если последний возможен.

Выбор камеры заднего вида. Проверка и подключение в домашних условиях

Сегодня пришла посылочка из Китая и я тут же побежал их все проверять и тестить.

Посылка. Обычная 1 вариант. Обычная. 2 и 3 вариант. Вид у них одинаковый. Отличаются только штампом CCD 2 и 3 вариант.

После процесса тестирования в вечернее время были произведены фото:

1 вариант (обычная) 1 вариант. Отъехал немного. 2 вариант. SONY. 2 вариант. SONY. Отъехал. 3 вариант. Чип pc1363 HD. 3 вариант. Чип pc1363 HD. Отъехал.

Ну из всего из этого первый вариант мы не затрагиваем, а сравнивая 2 и 3. То как мне кажется 2 вариант он более цветной и немного синевой отдаёт. А вот 3 вариант он более яркий и чёткий. Наверное оставлю себе 3-ий вариант. Остальное на продажу или прозапас. :)) / / На следующий день я не успокоился и решил все Три потестить на телевизоре дома в разной освещённости. При дневном свете они все Три отлично работают, а вот в тёмной комнате мне всё таки больше понравился Вариант 2 ! Он более насыщенный, и более хорошая детализация, может там и на самом деле матрица Сони. А вот в варианте 3 там видать Китайцы решили схитрить и подать на матрицу чуть больше напряжение и тем самым завысить ISO, и по этому она хоть и ярче, но очень “шумит” в тёмное время, фотографы меня поймут. (Для тех кто не знает о чём это я, поищите в гугле- Шумы на высоких iso. ) / Ну раз выбор выпал на вариант 2 (Сони), то решил я её подготовить к нашей суровой погоде и едким реагентам. Сначала под микроскопом промазал прозрачным лаком все микротрещины у самой линзы (не затрагивая её!) и глазки подсветки светодиодов, ну а затем буду силиконить все швы между самой камерой и корпусом плафона. А то что у этих камер нет уплотнительной резинки как на родном плафоне, то буду как и многие устанавливать его на двухсторонний скотч 3М. (благо лампы подсветки установлены светодиодные)

Под микроскопом рассматриваю все возможные микротрещины. Покрыл прозрачным лаком. Силиконовый герметик для швов между камерой и самим плафоном.

Сначала просто нанёс по периметру силикон, а потом аккуратно пальцем снял всё лишнее.

Нанесение силикона по всему периметру. Пальцем удаляем излишки силикона. 2 3

как проверить камеру заднего вида автомобиля на работоспособность в домашних условиях самому

Лидирующие позиции в списке самых необходимых и полезных аксессуаров для автомобиля занимает камера заднего вида. Она обеспечивает хороший обзор «мертвых зон», облегчает процесс парковки и снижает риски повреждения транспорта во время движения назад. Перед покупкой следует убедиться в работоспособности и проверить все функциональные возможности девайса. Проверка видеокамеры даёт возможность оценить качество изображения, угол обзора и многие другие опции.

Разновидности и критерии выбора модели

Выбор модели осуществляется по следующим критериям:

Проверка камеры заднего вида тестером

Проверка работы устройства на телевизоре

Проверка неисправностей после установки

Как проверить камеру заднего вида

Приобрели камеру заднего вида и не терпится установить её на автомобиль? Наберитесь терпения и сначала проведите проверку новомодного гаджета. Если устройство рабочее и не требует замены на другое, тогда и приступите к установке. Как это сделать дома? Да очень просто!

Как проверить работу камеры заднего вида

Подключив камеру заднего вида к телевизору, можно убедиться в качественности картинки, исправности микрофона и обещанного угла обзора. Остальные функции придётся тестировать уже после установки на законное место.

Проверку можно осуществить такими методами:

Берёмся за мультиметр

Это самый простой способ, доступный даже людям, не искушённым в электричестве. Найдите в инструкции к камере параметры силы тока и проверьте с помощью мультиметра, соответствуют ли они заявленным. Обычно этот показатель колеблется в диапазоне 50–200 мА.

Для этого соедините мультиметр с плюсовым проводом камеры и запишите показатели тестера. Соответствуют норме? Тогда всё нормально — гаджет рабочий.

Заодно подключите щупы прибора к центральным и боковым контактам видеоразъёма. В исправном устройстве уровень электрического напряжения не должен быть выше 1 Вольт.

Включаем телевизор

Кроме телека понадобится приготовить ещё и любой источник питания с напряжением в 12В. Возможно, ваша модель камеры поддерживает меньшее напряжение — тогда подберите блок с возможностью регулировать его уровень.

Прекрасно справится с данной задачей:

Кроме того, у вас должен быть видеокабель RCA-RCA. Неважно, какой именно:

Соединение производите так:

Проверьте качество изображения, цветность, контраст, яркость, микрофон, цветопередачу, парковочную разметку.

Поставьте игрушечную машинку в пределах зоны видимости камеры и откалибруйте изображение по границам красной, зелёной и жёлтой зон. Замерьте физическое расстояние от объекта до окуляра гаджета в каждой из зон. Когда установите камеру на постоянное место, сверитесь с данными калибровки.

Если видите, что всё нормально, можете идти в гараж и устанавливать камеру в подготовленное место.

Компьютер не понадобится?

Если камера аналоговая, то лучше не тратьте время зря, чтобы подключать её к ПК. Компьютер принимает цифровой сигнал, так что для подключения такой камеры заднего вида понадобится найти переходник с разъёмом PCI-E.

У ноутбуков такого входа вы просто не найдёте. Поэтому придётся покупать специальный видеосервер, способный конвертировать аналоговый видеосигнал PAL в цифровой. Или же для экономии денег приобрести преобразователь с USB. Но будьте морально готовы к слишком медленной передаче информации.

Лучше не мучиться, а сразу задействовать для проверки экран телевизора.

Проверка камеры заднего вида после установки

Зная, что бежать в магазин и менять гаджет не придётся, можете приступать к установке камеры на автомобиль. Когда произведёте монтаж и подключите устройство к автомагнитоле, убедитесь, что сделали всё правильно:

При мигании или мерцании изображения, проверьте, возможно, видеокамеру в процессе монтажа прикрутили неплотно, вот она и вибрирует.

Если всё функционирует нормально, можете смело парковаться даже в очень затруднённых условиях. Заметив неисправности, обратитесь в сервис гарантийного обслуживания для их устранения.

Установка камеры заднего вида (часть 1 — Проверка работоспособности)

Камеру заказал с Китая оригинальную за 3 с небольшим тыс рублей.

Для начала необходимо открутить два самореза в ручке.

Затем сдергиваем пластиковую крышку, она на клипсах

Устанавливаем купленную камеру.

Теперь проверка работы камеры (без фильтра).

1.Подключаем видеокабель к магнитоле

Ниже фото изображения и дистанция до объектов

Как прозвонить камеру заднего вида автомобиля мультиметром

Камеру заказал с Китая оригинальную за 3 с небольшим тыс рублей.

Для начала необходимо открутить два самореза в ручке.

Затем сдергиваем пластиковую крышку, она на клипсах

Устанавливаем купленную камеру.

Теперь проверка работы камеры (без фильтра).

1.Подключаем видеокабель к магнитоле

Ниже фото изображения и дистанция до объектов

Проверить камеру заднего вида в домашних условиях необходимо для того, чтобы убедиться в ее работоспособности. Также в этом случае можно оценить качество изображения, углы обзора и наличие микрофона для наблюдения со звуком.

Проверка тестером

Работоспособность камеры заднего вида для автомобиля проще всего можно проверить тестером. Вначале оценивается потребляемый от источника питания ток. Его величина в зависимости от разрешающей способности устройства составляет от 50 до 200 мА. Более точное значение этой величины можно узнать в техническом паспорте. Тестер или мультиметр включается в разрыв плюсового провода камеры. Если потребляемый ток отличается от нормы, то устройство неисправно.

С помощью тестера можно измерить уровень (размах) видеосигнала на выходе устройства. Для этого необходимо, чтобы измерительный прибор обладал высоким входным сопротивлением и мог работать в полосе частот до 50 МГц. Один из щупов тестера подсоединяется к центральному контакту видеоразъема, а другой — к боковому контакту. Номинальный уровень на выходе композитного видеосигнала для исправного устройства — 1 В.

Проверка на телевизоре

Проверить камеру заднего вида перед установкой на машину можно при помощи телевизора. Вначале необходимо подготовить источник питания. Его роль может сыграть автомобильное зарядное устройство на 12 В или аккумулятор для компьютерного ИБП с аналогичными характеристиками. Если видеокамера рассчитана на меньшее напряжение, можно использовать лабораторный блок питания с регулируемыми параметрами.

При необходимости источник питания может быть сделан из 8 соединенных последовательно батареек типоразмера D. Плюс подается на красный провод, который на время проверки защищается предохранителем с номиналом не менее 0,5 А. Минус присоединяется к черному проводу или к боковому наружному контакту видеокабеля.

Следующий этап — это проверка работоспособности камеры с помощью телевизора. Для этого необходимо, чтобы она была оснащена композитным видеовыходом с гнездом-тюльпаном желтого цвета. Соединение устройств осуществляется с помощью видеокабеля RCA-RCA. Затем телевизор переключается на требуемый источник сигнала.

После этого на камеру заднего вида подается питание. В этот момент на телевизоре появится изображение находящихся в объективе предметов. Яркость, контрастность, цветность и четкость должны быть достаточными для различения мелких и крупных деталей. Если изображение размыто, то следует проверить, стоит ли фильтр на объективе камеры, и снять его при необходимости. Также нужно убедиться в том, что линзы не загрязнены.

Может наблюдаться искривление изображения по краям — это нормальное явление для автомобильной камеры.

С помощью телевизора можно проверить работоспособность встроенного в устройство микрофона. Вначале следует найти в жгуте еще одно гнездо-тюльпан белого или красного цвета. Если оно присутствует, значит, микрофон есть.

В этом случае коннектор аудиовыхода подключается еще одним экранированным кабелем к соответствующему гнезду на телевизоре. После этого следует подать питание на камеру и направить микрофон на динамики телевизора. В случае работоспособности раздастся громкий воющий звук, который пропадет, если отдалить устройство. На экране телевизора с кинескопом появятся хаотичные полосы. Проверенную таким способом камеру можно устанавливать на автомобиль.

Если не работает камера заднего вида в машине, серьезного повода для отчаяния нет. Ситуация поправима. Главное – узнать причины и вовремя справиться с проблемой. Разберем самые частые поломки и возможности их исправления на примере «Хендай IX35».

Кратко о техническом устройстве

Прежде чем разобраться, почему перестала работать камера заднего вида, нужно узнать ее технические стороны. Тогда будет легче найти ответ. Целесообразность использования сводится к обеспечению хорошей обзорности водителю позади машины. Картинка передается прямо в салон, что удобно в ходе эксплуатации транспортного средства. Подключение производится к штатному монитору. Можно подключить ее к видеонавигатору или вспомогательному дисплею. Подсветка и изменение угла обзора помогают автомобилисту прочувствовать обстановку позади авто в любое время суток. Рассмотрим, как выбирают прибор в магазине?

О принципах покупки

Эксперты советуют учитывать следующие особенности разных видов камер:

Типология камер заднего вида

На рынке можно встретить разнообразные видеокамеры. По месту установки они представлены в нескольких вариантах:

Как осуществляется передача видеоинформации

Расскажем простым языком о принципах работы камеры. До определения причины, почему камера заднего вида не работает, стоит знать принципы ее функционирования. Передача видеоизображения возможна двумя способами:

Монтаж системы обходится достаточно дорого, поэтому некоторые автолюбители предпочитают провести процедуру самостоятельно. Рассмотрим, почему случается проблема, когда камера заднего вида не работает? Как быстро решить ее?

Самые частые неполадки

Аппарат может быть встроен в разных местах: в ручку багажника, плафон подсветки номерного знака, в салоне. Владельцам последних повезло больше остальных участников дорог, так как такие камеры ломаются редко. Это объясняется просто – в салоне нет влияния внешней среды, агрессивных химических средств автомоек. Почему не работает камера заднего вида? Главный враг этого устройства — вода.

Попадание жидкости ведет к невозможности камеры функционировать в нормальном режиме, к искажению информации, выводимой на экран. Нередко автомеханики сталкиваются с проблемой мутных картинок или неработающим аппаратом. Виновницей подобных казусов служит жидкость, просочившаяся внутрь. Какими способами можно устранить проблему?

О способах ремонта камер заднего вида

У владельца автотранспорта есть два пути: отдать в ремонт и наладить устройство самостоятельно. Если машина или установленная камера находится в условиях действия гарантии, то рекомендуется обратиться к мастерам, знающим, почему не работает камера заднего вида. Сервисные работы не лишат гарантии на автомобиль – в этом автовладелец выиграет. Вышедшее из гарантийного периода авто можно попытаться наладить самостоятельно. Что можно сделать, рассмотрим на примере «Хендай ix35».

Восстановление на «Хендай IX35»

Кроссовер мощный и стильный, но когда не работает камера заднего вида «Хендай», о нормальном функционировании дорожного красавца говорить не приходится. Устройство вмонтировано в пластиковый молдинг вблизи от фонарей номерной подсветки. Низ молдинга – посадочная площадка для видеокамеры. Влажная погода и грязь, делают свое дело – влага собирается и приводит к неполадкам, оставаясь длительное время в корпусе.

Еще одной из причин, почему на «IX35» не работает камера заднего вида, можно считать коррозию и окислы. Добрая половина детали производится из алюминиевого сплава. Он сильно окисляется. Чаще всего это происходит насквозь. Электрическая плата приходит в негодность, поэтому пытаться что-то ремонтировать нет смысла. Остается только замена.

Как заменить камеру на Hyundai

Если на «Хендай IX35» не работает камера заднего вида, не обязательно ставить оригинальные модели, так как не возбраняется использовать аналоговые модификации. Для этого важно подобрать изделие с максимально идентичными свойствами. Оптимально приобрести вариант с пластиковым корпусом. Герметичная установка не подвергается коррозии. Нижнюю точку молдинга можно покрыть клеем и герметиком, тогда вода не проникнет на плату приспособления. Можно промазать бутилкаучуковым герметиком корпус. В некоторых ситуациях камеру можно спасти. Для этого она разбирается, чистится, просушивается.

Секреты регулировки

Установив прибор, предстоит его настроить. Задача хозяина автомобиля — выполнить настройку парковочных линий. Для этого понадобится брусок длиной около двух метров. От заднего бампера до бруска должно быть расстояние один метр. Краями брусок должен выступать за борта автомобиля на равном расстоянии. Дальше необходимо сесть за руль, включить и выключить габаритные фонари. Дальнейшим шагом будет вход в меню и выбор своей марки устройства.

После активации видеокамеры руль следует повернуть сначала в правую сторону до упора, затем в левую. На экране необходимо нажать на отметку «далее». Монитор выдаст прямоугольный контур.

После этого нужно задействовать клавиши регулирования: нужно добиться расположения бруска точно по центру на дисплее. Завершается работа подтверждением. Новая разборка потребует обновления настроек и проделывания этих же манипуляций. Кто из производителей занимает почетные места в рейтингах популярности?

Рейтинг самых востребованных камер заднего вида

Теперь рассмотрим, кто из производителей занимает почетные места в рейтингах популярности. Эксперты Автопрома советуют без опасений приобретать модели мировых лидеров:

Камера заднего вида – наиболее эффективный способ улучшить качество безопасной парковки. Своевременный уход, очистка от грязи и песка поможет сохранить свойства устройства в течение длительного времени.

Как проверить камеру заднего вида в домашних условиях

Как проверить камеру заднего вида в домашних условиях: автомобиля, на телевизоре, работоспособность, хода

Проверка тестером

Проверка на телевизоре

Может наблюдаться искривление изображения по краям — это нормальное явление для автомобильной камеры.

Как проверить камеру заднего вида автомобиля

Главная » Разное » Как проверить камеру заднего вида автомобиля

Камеру заказал с Китая оригинальную за 3 с небольшим тыс рублей.Установку проводил сам в течении нескольких дней.

Замена ручки на камеру-ручку не представляет сложности.

Для начала необходимо открутить два самореза в ручке.

Затем сдергиваем пластиковую крышку, она на клипсах

Дальше откручиваем ручку багажника в последовательности как на фото1-вынимаем разъём ручки, очень аккуратно пластик хрупкий (я сломал)2-откручиваем головкой на 103-сжимаем фиксатор плоскогубцами.4-На боковых поверхностях ручки есть маленькие защелки их отверткой нажимаем и ручка выходит наружу.

Устанавливаем купленную камеру.

Теперь проверка работы камеры (без фильтра).

1.Подключаем видеокабель к магнитоле2.Другой конец видеокабеля к камере.Теперь нужно подключить питание камеры. Для проверки запитывался с разъема задней фары.

Включаем зажигание, втыкаем задний ход, ждём картинку и ничего не происходит.Берем 12в с других мест, даже с аккума. Вот блин. И тут осенило, прописать надо в мозгах (блок37, байт3, поставить галочку в бит6). И тут на мой клич откликнулся AnKor868,за что ему огромное СПАСИБО.

Подключаемся и вуаля всё работает.

Ниже фото изображения и дистанция до объектов

Следущий пост Установка камеры заднего вида (часть 2 — прокладка кабеля)

Тема: Нужна помощь в проверки работоспособности камеры заднего вида.

Сори за лишний шум)

Ремонт и регулировка камеры заднего вида автомобиля своими руками

Если у вас в автомобиле не работает камера заднего вида, это еще не повод отчаиваться. В большинстве случаев, проблема кроется в небольших неисправностях, которые вполне можно исправить самостоятельно. О том, что делать, если в автомобиле не работает камера заднего вида и как ее починить вы узнаете из статьи.

Чаще всего данное устройство располагается в машине в трех местах. Это или замок багажника (ручка), или рамка плафона подсветки номера, или же ее можно установить в салоне (в автомобилях – универсалах).

Как показывает практика, меньше всего от каких-либо проблем страдают камеры, которые решили устанавливать прямо в салоне. Ведь они не подвергаются агрессивному воздействию окружающей среды. Под этим воздействием в первую очередь понимается влага, попадающая устройство.

Попадание воды внутрь устройства может привести не только к его полному отказу работать. Могут возникнуть дефекты изображения. Часто, автовладельцы жалуются, что камера не показывает изображение или же картинка выглядит мутно. Скорее всего, причиной этому является именно попадание влаги в камеру заднего вида.

Способы устранения неисправностей и демонтаж устройства

У каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.

Основная плата и контакты

Но часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.

Инструкция будет приводиться на примере автомобилей марки KIA.

Инструкция по регулировке прибора своими руками

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Цена вопроса

Видео «Ремонт и замена камеры заднего вида»

В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).

Как проводить подключение камеры заднего вида

Не во все комплектации гибридных автомобилей входит парковочная камера. А на таких автомобилях она будет совершенно не лишней, особенно во время парковки.

Что же может потребоваться, если вы решили устанавливать камеру самостоятельно? Вам понадобятся следующие предметы: парковочная камера, приобретенная вами заранее; небольшие клеммы или готовые провода с клеммами; специальные клипсы для проводов; отвертка (нож); плоскогубцы; шланг омывателя; тройник для шланга омывателя; мультиметр (тестер); дрель.

Чаще всего установку парковочной камеры производят в штатное отверстие «родного» головного устройства. Поэтому, прежде чем покупать камеру, убедитесь в его наличии. Итак, на вашем автомобиле предусмотрен разъем для парковочных камер, вы сходили в магазин, где приобрели наилучший для вас вариант камеры.

Прежде чем разбирать полмашины, внимательно осмотрите саму камеру. Проверка работоспособности каждой камеры может немного разниться. Поэтому для этого лучше всего использовать имеющиеся в широком доступе пошаговые инструкции по проверке камеры конкретной марки. Подключение камеры заднего вида производите только после того, как убедитесь, что сама камера исправна. Далее приведен примерный план действий.

Камера заднего вида: подключение

— Необходимо с задней двери снять обшивку, а также заднюю рамку с фарами. Откручиваются болты для того, чтобы снять с дверной ручки тросик.

— Произведите примерку камеры, после чего высверлите под нее отверстие.

— После этого верните на место рамку, но не спешите ее прикручивать, сначала убедитесь, что камера установлена в нужном вам направлении.

— А далее непосредственно произведите само подключение камеры заднего вида. Питание для камеры берется с заднего фонаря. Наденьте тройник вместо шланга омывателя задней двери. Несколько раз проверьте на наличие протечек и устраните их.

— Сам шланг и провода могут вполне поместиться под обшивкой двери. Далее вам нужно будет многое снять: крепления ремней безопасности, обшивку, резинки. Проложить провод, дотянув его до «головы». Остается все подключить и собрать.

Вот так производится подключение камеры заднего вида. Для получения изображения с парковочной камеры можно использовать замену зеркала заднего вида, или установить в салоне дисплей, или выводить получаемое с камеры изображение на экран навигатора. Но подключение камеры заднего вида к навигатору производится немного иначе.

Как Подключить Камеру Заднего Вида К Телевизору

» Что Мы Выбираем? Наше Авто

Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.

Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.

Схема подключения камеры заднего вида

Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.

Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)

Виталий Владимирович, 38 лет

Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

Общий вид камеры с проводами подключения

Комплект поставки КЗВ

Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.

Провод PARKING и тюльпан видеовхода ШГУ

Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.

Зеленые проводки (скорее всего для переключения видеостандарта)

Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.

И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?

Заранее благодарен за внимание, даже если не ответите на вопросы &#55357;&#56898;

Подключить камеру заднего вида к телевизору. монитору или к магнитоле.

Подключить камеру заднего вида к телевизору. монитору. или к магнитоле.

Модели камер заднего обзора бывают разные их можно установить где угодно но подключаются примерно одинаково.

В большинстве камер имеются просто выводные провода, к которым можно подсоединить

коаксиальный кабель для передачи Видео и провод питания.

Можно также обжать провод и подключать через разъемы. Некоторые камеры поставляются с разъемами BNC (стандартный тюльпан ):

Такой разъем, например, можно сразу подключить к видео-входу обычной магнитоле.

Питания для камеры заднего вида!

Питания для камер необходим выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А. Рекомендуемые эксплуатационные режимы: интервал температур от +10.С до +40.С, относительная влажность воздуха до 80%, БП-1А (БПМ-1А) имеет электронную защиту от короткого замыкания на выходе. подробнее

Коаксиальный кабель используется для передачи сигнала от камеры к системе видеонаблюдения или к телевизору. Это обычный кабель, такой же, какой используется для подключения антенны к телевизору

PHANTOM CA-2303 отличается миниатюрными размерами, которые не превышают габариты обычного датчика парктроника. Диаметр камеры составляет всего 18,5 мм, благодаря чему она практически незаметна. Камера позволяет получать четкое цветное изображение и имеет большой угол обзора, который составляет 170 градусов.

Камера позволяет видеть препятствия при плохой освещенности, когда водителю сложно рассмотреть объекты, находящиеся позади автомобиля. Световая чувствительность камеры PHANTOM CA-2303 составляет не меньше, чем 0,1 LUX.

Камера влагозащищена и имеет парковочные линии, которые позволяют наиболее быстро и легко припарковаться, ориентируясь по ним.

Схемы подключения камеры заднего вида к монитору, ГУ (Головному устройству, к телевизору для проверки работоспособности.

Схемы подключения камеры заднего вида:

Схема подключения камеры заднего вида к монитору 4.5 на автомобиле:

При включении задней передачи монитор включится автоматически.

Если подключить к дополнительному входу AVI видеорегистратор, DVD, фронтальную камеру и тд.

Монитор будет отображать видео с входа AVI 1, но переключится на AVI 2 камеру заднего вида при включении задней передачи. Тоесть при включении лампы заднего хода.

Схема подключения камеры заднего вида к головному устройству (ГУ) на автомобиле:

На головном устройстве находим штекер CAMERA или Rear Camera и подключаем желтый колокольчик. Красный подключаем к проводу Reverse. Дальше по схеме.

Схема подключения камеры заднего вида к домашнему телевизору для проверки:

Здесь все просто, главное чтобы хватило мощности для включения камеры. Попробовал зарядное устройство, не потянуло. Использовал дедовский метод. Сложил восемь больших батареек (благо были) последовательно и все заработало.

Примечание. Не все телевизоры отображают цветную картинку. Зависит от системы. Мониторы и ГУ мультисистемные.

Камеры в нашем магазине проходят предпродажную проверку!

Подключение камеры заднего вида

Что нужно для подключения

Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.

Распиновка проводов и разъемов

Схема подключения камеры заднего вида

2. При подключении не стоит забывать и о защите камеры и магнитолы от КЗ. Это обеспечивается путем «врезания» в «плюсовой» провод предохранителя. Для этой цели рекомендуется использовать предохранитель номиналом 0,5 А.

3. Один конец желтого провода подключается к видеовыходу камеры, другой – к видеовходу монитора (магнитолы или другого устройства). Найти нужный разъем можно при помощи инструкции к магнитоле. Если в вашем устройстве для воспроизведения нет специального разъема для камеры заднего вида, можно использовать вывод, обозначенный надписью VIDEO IN.

4. Многие современные модели камер передачу видеосигнала осуществляют при помощи беспроводной связи. В комплект такого устройства должен входить передатчик и приемник сигнала.

5. В этом случае передатчик устанавливается на специальный выход камеры. А приемник – на специализированный разъем (или все тот же VIDEO IN) магнитолы или монитора. Проверить правильность работы можно путем включения заднего хода. В этом случае изображение с камеры автоматически появится на экране.

6. После того, как подключение выполнено, необходимо выполнить качественную изоляцию мест соединения. Для этого можно использовать изоленту, накладывая ее внахлест.

Затем необходимо протестировать камеру во всех режимах работы.

Источники: http://drive-avtos.ru/avto-stati/podklyuchenie-kamery-zadnego-vida.html, http://www.drive2.ru/l/3703640/, http://www.kamera24.ru/instrukt/camera_zadnii_vid.shtml, http://onlyneeds.ucoz.com/forum/2-10-1, http://www.avtosvet96.ru/articles/raznoe/podkljuchenie-kamery-zadnego-vida-/

Комментариев пока нет!

Камера заднего вида – какие есть варианты такого устройства и советы по выбору подходящего прибора

При парковке необходимо осуществлять контроль за задней частью автомобиля. Любой водитель, вне зависимости от опыта рано или поздно встречается с ситуацией, где одних зеркал заднего вида недостаточно. Особенно парковка становится трудной при наличии универсала или пикапа, которые славятся небольшим углом обзора. Для этой задачи есть решение – камера заднего вида.

Разновидности камер заднего вида

Многие мультимедийные автомобильные системы способны отображать видео, но в самой комплектации камера заднего вида отсутствует. Установка устройства проста и осуществить ее сможет человек без специальных знаний и навыков в области электроники. Камера заднего вида на авто доступна практически в любом магазине, специализирующемся на автомобилях, и подобрать для себя необходимое оборудование не составит большого труда.

Каждая камера заднего вида обладает своими отличительными особенностями монтажа. На сегодняшний день можно выделить несколько разновидностей камер:

Стационарная камера

Данная модель зачастую является частью комплектации автомобиля. Другими словами, ее установка не требуется, поскольку монтаж был осуществлен при производстве машины. Либо же производитель предварительно отвел специальную нишу под ее установку. Для некоторых комплектаций она не предполагается. В таких случаях, владелец самостоятельно принимает решение о монтаже.

Камера заднего вида с зеркалом часто обладает опцией автоматического подключения, при движении автомобиля назад. Это помогает водителю избежать ошибок в процессе парковки и улучшает видимость при сильном дожде или туманности. Как правило, все заводские модели монтируются на бампер. На случай неисправности рекомендуется обратиться в обслуживающий автомобиль сервис.

Универсальная камера заднего вида

Вся универсальность этого устройства заключается в его многофункциональности. Эксплуатация может осуществляться путем монтирования прибора под регистрационный знак автомобиля, в металлический корпус на задней поверхности багажника, или он может быть расположен на специальных кронштейнах. Некоторые модели предполагают оснащение устройством, которое позволяет изменять угол обзора посредством поворота камеры. Главным преимуществом данной модели является возможность использования в разных местах. Подключение камеры заднего вида к магнитоле выполняется просто.

Врезная камера заднего вида

Данная камера заднего вида отдаленно может напоминать дверной глазок, поскольку ее установка осуществляется в небольшое отверстие в виде круга, проделываемое самостоятельно владельцем на задней полусфере автомобиля. Камера заднего вида монтируется в подсветку номера. От владельца машины потребуется крайне бдительно подойти к выбору места установки, поскольку большинство моделей не предполагает возможность настроить угол обзора. Камера врезная заднего вида является одной из самых трудоемких в монтаже, поэтому рекомендуется обратиться к опытному специалисту.

Беспроводная камера заднего вида

Камера вместо зеркала заднего вида – это правильное решение для безопасности водителя и пассажиров. Данная модель камеры заднего вида является одной из самых трудоемких в установке. Это обусловлено тем, что простой подачи питания на модульный приемник не хватит. Потребуется подсоединить кабель заднего хода. Его расположение зависит от конкретной марки машины, так, это может быть коробка передач или приборная панель. Главным недостатком беспроводного устройства являются постоянные помехи, которые неизбежно возникают при передаче радиосигналов от камеры до модуля.

Как выбрать камеру заднего вида

Выбор камеры заднего вида – занятие ответственное, которое требует учета всех характеристик оборудования. Нюансы с которыми можно столкнуться, используя видеорегистратор с камерой заднего вида:

В связи с тем какая модель будет приобретена, технические характеристики этого устройства могут варьироваться. Для большинства из них свойственно наличие стандартного функционала:

Как проверить камеру заднего вида?

В случае если модуль приемника с монитором отсутствует, проверка на исправность оборудования может осуществляться с помощью телевизора. Для начала потребуется обзавестись каким-нибудь источником электропитания (на 12 В) и проводом со штекерами, в простонародье называющийся тюльпаном.

Установка камеры заднего вида

Для начала необходимо определить будущий участок расположения устройства. Большинство автовладельцев предпочитает делать это над автомобильным номером.

Установка беспроводной камеры заднего вида

В зависимости от места расположения устройства, потребуется обзавестись саморезами, пассатижами и шуруповертом. При монтаже на регистрационный знак, фиксирование происходит за счет пары саморезов и шуруповерта. При решении вмонтировать беспроводную камеру в осветительный плафон, обратите внимание на оборудование, которое оснащено переходным стеклом. Благодаря ему можно сохранить подсветку, изготовленную производителем. Простым способом установки камеры для заднего вида является поверхность бампера. Нужно проделать лишь одно отверстие.

Лучшая камера заднего вида

Сегодня лучшей камерой заднего вида являются модели от компании Rolsen. Этот производитель российско–корейского происхождения занимается изготовлением качественного авто–электрического оборудования. В представленном ассортименте можно подобрать как беспроводную камеру заднего вида, так и проводную модель камеры заднего вида с монитором. Стабильно невысокая стоимость и качество обеспечивает компанию большим спросом на их продукцию.

Можно еще выделить такие модели камер, которые имеют в основном только положительные отзывы:

Оверлок относится к швейному оборудованию, без которого не обойтись в работе с сыпучими тканями. Изделия после обработки получаются прочными и качественными. Задолго до покупки стоит потратить время на изучение моделей.

Электрошашлычница – относится к бытовой технике для повседневного и праздничного применения. Полностью заменяет мангал. Бывает вертикального, горизонтального типа с автоматическим/ручным движением шампуров.

Выбирая кухонный миксер, необходимо заранее определиться, как часто и для каких целей будет использоваться прибор. От этого зависит выбор конкретной модели с определенной мощностью, нужным количеством насадок и оптимальным набором режимов работы

Мойка воздуха — прибор, который помогает сохранить чистоту и влажность окружающего пространства. Современные технологии предлагают разные усовершенствованные модели. При выборе важно учитывать ряд параметров.

Как проверить камеру заднего вида

Как проверить работу камеры заднего вида

Проверку можно осуществить такими методами:

воспользовавшись мультиметром;
подключив камеру к телевизору;
соединив с компьютером (придётся повозиться).

Берёмся за мультиметр

Включаем телевизор

Прекрасно справится с данной задачей:

переходник от беспроводной трубки домашнего телефона;
зарядка, используемая в автомобиле, и другие подобные устройства, имеющиеся в наличии.

Кроме того, у вас должен быть видеокабель RCA-RCA. Неважно, какой именно:

композитный;
«тюльпан»;
«колокольчик»;
с AV-разъёмом.

Соединение производите так:

Кабель подсоедините к видеовходу «мама» на телевизоре и видеовыходу «папа» на камере (жёлтый тюльпан).
Для проверки микрофона понадобится воткнуть в соответствующие разъёмы колокольчик (белый или красный).
Подведите напряжение к гаджету от блока питания.
Воспользовавшись кнопкой Input, найдите нужный вход.
Если камера заднего вида рабочая, то сразу после загрузки должно появиться изображение на экране телевизора.

Если видите, что всё нормально, можете идти в гараж и устанавливать камеру в подготовленное место.

Компьютер не понадобится?

Лучше не мучиться, а сразу задействовать для проверки экран телевизора.

Проверка камеры заднего вида после установки

Включите камеру.
Зайдите в настройки штатного головного управления и найдите раздел, касающийся камеры заднего вида.
Установите желаемые параметры яркости и контраста.
Произведите другие настройки.

Если картинка засвечена, значит, объектив находится прямо напротив солнца.
Мутное видео свидетельствует, что внутри гаджета находится влага.
При чёрном, белом или синем экране без намёка на передачу изображения следует исправить проблему в системном блоке камеры. Очень может быть, что придётся заменить его новым.
