Снятие панели приборов на ВАЗ-2109 — важный этап ремонта, обеспечивающий доступ к внутренним компонентам. Процесс демонтажа зависит от типа торпеды — высокой или низкой, что требует внимательного подхода. Эта статья предлагает четкие инструкции и рекомендации для упрощения и безопасности процесса.
Процедура демонтажа низкого варианта
Низкая приборная панель встречается в некоторых моделях автомобилей ВАЗ-2109, а также в версии «Балтика». Если вам необходимо разобрать эту часть интерьера, следуйте приведенным ниже шагам:
- В первую очередь, уберите три ручки, отвечающие за переключение режимов печки, с щитка.
- Снять ручку управления обдувом достаточно просто — аккуратно потяните ее на себя.
- Удалите крепежи декоративной накладки с обеих сторон щитка, затем сдвиньте накладку к себе.
- Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. Не забудьте отключить дополнительный провод, идущий к обогреву.
- Обесточьте выключатель аварийного света и подсветку прикуривателя.
- Теперь можно перейти к снятию проводки прикуривателя и декоративной накладки с печки.
- На элементе управления печкой вы обнаружите четыре крепежа, которые необходимо демонтировать.
- Далее уберите два крепежных элемента со щитка приборов.
- Снимите козырек приборной панели.
- Сожмите пружинные зажимы и аккуратно снимите корпус с комбинации приборов.
- Открутите крепеж спидометра и отсоедините его от троса привода.
- На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
- Найдите штуцер эконометра и снимите с него шланг. После этого извлеките шплинт.
- Затем отключите спидометр от троса, который фиксирует показания прибора за сутки.
- Отключите красную проводку от питания.
- Вытяните на себя ручки гидрокорректора и выключателя освещения.

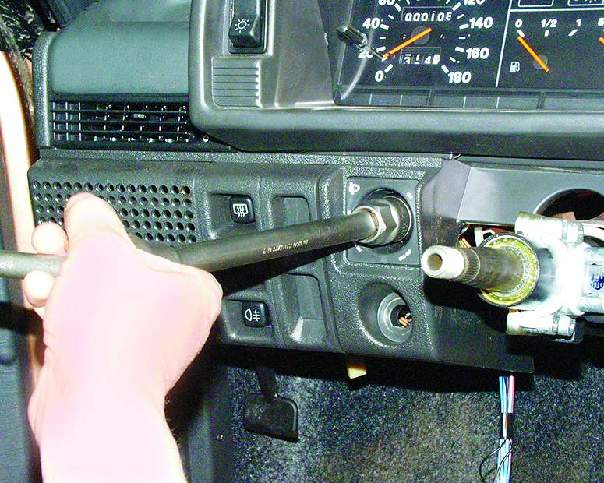

- Открутите две гайки, расположенные у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
- Снимите руль вместе с переключателями, находящимися под ним.
- Удалить колодки питания с замка зажигания можно только при переводе ключа в положение 1.
- С рулевой колонки уберите два крепежа и две гайки.
- Снимите рулевую колонку вместе с замком зажигания.
- Вытяните ручку подсоса на себя, чтобы снять ее с тяги. Эта тяга удерживается двумя крепежными элементами, которые нужно удалить.
- Слева и снизу панели приборов открутите болты. То же самое сделайте с правой стороны.
- Внутри бардачка находится еще одно крепление, которое необходимо выкрутить.

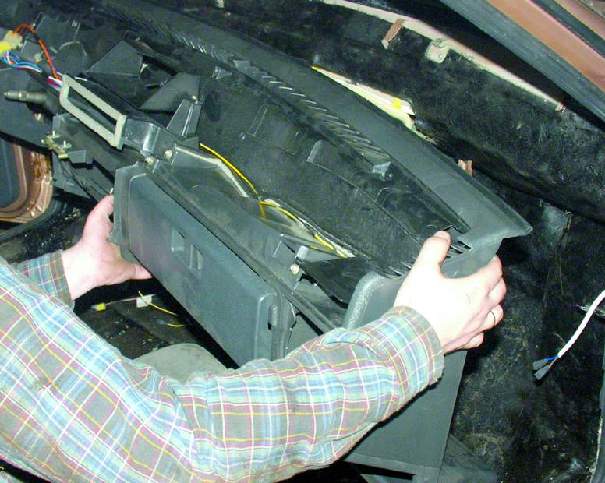

- Удалите последние крепления и осторожно снимите панель.
Теперь вы можете установить новую торпеду или выполнить запланированные ремонтные работы.
Снятие панели приборов на ВАЗ-2109 требует внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует снять обшивку рулевой колонки и открутить крепежные винты, удерживающие панель. Важно аккуратно отсоединить разъемы проводки, чтобы не повредить их. При извлечении панели необходимо следить за тем, чтобы не повредить пластиковые крепления. После снятия панели стоит проверить состояние проводов и приборов, что позволит избежать проблем в будущем. Завершив процесс, можно установить панель обратно, следуя тем же шагам в обратном порядке.
Как снять высокий тип панели
Если на вашем ВАЗ-2109 установлена высокая модель панели, следуйте этим шагам:
- В первую очередь, снимите рулевое колесо для доступа к приборной панели.
- Если у вас карбюраторный двигатель, вытяните подсос и уберите с него ручку.
- Далее необходимо демонтировать декоративную накладку, которая крепится на двух винтах.
- Уберите пепельницу и прикуриватель.
- Вытяните ручку управления вентилятором на себя.
- С помощью отвертки аккуратно подденьте и снимите декоративные ручки управления отопителем.
- Будьте внимательны при снятии колодок проводов питания, которые идут к переключателю печки и лампе подсветки регулировки отопления.
- Уберите ручки гидрокорректора фар и регулятора освещения панели приборов.
- Используя торцовую головку, проверните эти регуляторы и осторожно толкните их внутрь.
- Снимите воздушные дефлекторы обдува левого и правого боковых стекол, а также открутите крепления, находящиеся под ними.
- Подденьте переключатель света фар отверткой и вытяните его на длину проводов, отсоедините от питания. Верните колодку обратно за пластиковую часть.
- Уберите магнитолу или стандартное радио, затем открутите центральное крепление декора.
- По краям декоративной накладки находятся защелки, которые нужно отжать, чтобы снять декоративную часть торпеды движением вверх.
- Отсоедините питание от прикуривателя, ламп подсветки и аварийной сигнализации.
- Снимите декоративные накладки и динамики, отключив их от проводки. После этого обесточьте переключатель обогрева заднего стекла и противотуманных фар.
- Открутите крепежи и снимите панель приборов, выверните центральный винт на спидометре и отсоедините его от тросов. Обесточьте щиток.
- Обесточьте и снимите замок зажигания, отсоедините от питания тягу управления воздушной заслонкой.
- Отсоедините от питания лампу подсветки отсека для личных вещей. Открутите оставшиеся крепления слева и справа, затем снимите панель.
Замена масляного насоса на ВАЗ-2109
Сборка производится в обратном порядке, особенно важно следить за подключением колодок питания. Рекомендуем перед разборкой панели ознакомиться с видеоинструкцией.
| Этап | Действие | Описание |
|---|---|---|
| Подготовка | Отключить аккумулятор | Во избежание короткого замыкания и поражения электрическим током. |
| Подготовить инструменты | Крестовая отвертка, плоская отвертка, ключ на 10, возможно, съемник для магнитолы. | |
| Снять клеммы с аккумулятора | Открутить гайки на клеммах и снять их. | |
| Демонтаж облицовки | Снять декоративные накладки | Аккуратно поддеть плоской отверткой и снять накладки вокруг панели приборов. |
| Открутить винты крепления облицовки | Обычно 2-4 винта, расположенных по периметру облицовки. | |
| Снять облицовку | Осторожно потянуть облицовку на себя, отсоединяя от защелок. | |
| Отключение приборов | Отсоединить разъемы | Отключить все электрические разъемы, идущие к панели приборов (спидометр, тахометр, указатели). |
| Отсоединить трос спидометра | Если спидометр механический, открутить гайку крепления троса. | |
| Отсоединить шланги (если есть) | Если есть дополнительные приборы, подключенные к вакуумным или другим шлангам, отсоединить их. | |
| Снятие панели приборов | Открутить винты крепления панели | Обычно 2-4 винта, расположенных по углам панели приборов. |
| Аккуратно извлечь панель | Осторожно потянуть панель на себя, избегая повреждения проводов и разъемов. | |
| Дополнительно | Маркировка разъемов | При необходимости, пометить разъемы, чтобы не перепутать при сборке. |
| Фотографирование процесса | Сделать несколько фотографий на каждом этапе, чтобы облегчить обратную сборку. |
Интересные факты
Вот несколько интересных фактов о снятии панели приборов на ВАЗ-2109:
-
Специфика конструкции: Панель приборов на ВАЗ-2109 имеет уникальную конструкцию, которая включает в себя не только сами приборы, но и элементы управления, такие как переключатели и кнопки. Это требует аккуратности при снятии, чтобы не повредить соединения и не сломать крепления.
-
Необходимые инструменты: Для снятия панели приборов вам понадобятся не только стандартные инструменты, такие как отвертки и ключи, но и специальные приспособления, например, пластиковые лопатки для аккуратного снятия обшивки. Это поможет избежать повреждений и царапин на панели.
-
Электрические соединения: При снятии панели важно помнить о наличии электрических соединений, которые могут быть подключены к приборной панели. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники автомобиля.
Подготовка рабочего места и инструментов
Перед тем как приступить к снятию панели приборов на ВАЗ-2109, необходимо тщательно подготовить рабочее место и собрать все необходимые инструменты. Это поможет избежать лишних затрат времени и обеспечит безопасность в процессе работы.
1. Подготовка рабочего места:
- Выберите просторное и хорошо освещенное место для работы. Это может быть гараж или площадка на улице, защищенная от дождя и ветра.
- Убедитесь, что в месте работы нет посторонних предметов, которые могут помешать или стать причиной травмы.
- Подготовьте место для размещения снятых деталей, чтобы они не потерялись и не повредились. Можно использовать коробки или специальные органайзеры.
2. Инструменты:
- Отвертки: Вам понадобятся как плоские, так и крестовые отвертки различных размеров. Это позволит удобно откручивать винты, которые крепят панель.
- Гаечные ключи: Набор гаечных ключей поможет открутить крепежные гайки, если они имеются.
- Плоскогубцы: Используйте плоскогубцы для снятия проводов и других мелких деталей, которые могут быть зажаты.
- Ножницы по металлу или кусачки: Эти инструменты могут понадобиться для обрезки проводов, если они слишком короткие или поврежденные.
- Фонарик: Если вы работаете в условиях недостаточной освещенности, фонарик поможет лучше видеть детали и крепления.
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм рук и загрязнения.
3. Безопасность:
- Перед началом работы отключите аккумулятор автомобиля, чтобы избежать короткого замыкания и других электрических проблем.
- Убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован на стояночном тормозе.
- Работайте аккуратно, избегая резких движений и чрезмерного усилия, чтобы не повредить детали.
Следуя этим рекомендациям, вы сможете создать комфортные условия для работы и минимизировать риски, связанные с процессом снятия панели приборов на ВАЗ-2109.
Вопрос-ответ
Как в народе называют ВАЗ 2109?
ВАЗ-2109 «Спутник» (простореч. название «девятка») — советский и российский переднеприводной автомобиль II группы малого класса с кузовом типа хетчбэк.
Трудно ли снять приборную панель?
Снятие обычно так же просто, как откручивание нескольких болтов, как те, что показаны на фото 2 и расположены на обеих стойках капота под передним краем панели, и те, что показаны на фото 3 и находятся в вентиляционных отверстиях обогревателя, расположенных сразу за лобовым стеклом или рядом с ними.
Как почистить приборную панель автомобиля?
Для этого используйте мягкие зубные щетки, которые вы больше не используете, или небольшие щетки. Возьмите сухую ткань и проведите ее по приборной панели автомобиля. При необходимости протрите, до тех пор, пока панель не будет сухой, чтобы избежать пятен и появления грибка на поверхности приборной панели.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля от повреждений во время снятия панели приборов.
СОВЕТ №2
Запомните или сделайте фотографии расположения проводов и креплений, чтобы избежать путаницы при повторной установке панели. Это поможет вам быстро и правильно собрать все обратно.
СОВЕТ №3
Используйте подходящие инструменты, такие как отвертки и ключи, чтобы избежать повреждения креплений. Не забывайте о том, что некоторые элементы могут быть заклеены или зафиксированы, поэтому действуйте аккуратно.
СОВЕТ №4
При снятии панели приборов работайте в хорошо освещенном месте. Это позволит вам лучше видеть детали и избежать случайных повреждений, а также упростит процесс работы.
