Как правильно разобрать генератор ВАЗ-2107 для ремонта

Разборка генератора ВАЗ-2107 — важный процесс для владельцев этого автомобиля, особенно при неисправностях или замене деталей. В статье представлена пошаговая инструкция, которая поможет безопасно разобрать генератор, избежать распространенных ошибок и сэкономить время и деньги на ремонте. Ознакомившись с рекомендациями, вы сможете восстановить работоспособность генератора и лучше понять его устройство и принцип работы.

Когда требуется разборка генератора ВАЗ-2107

Разборка генератора часто становится необходимой, когда требуется выявить причины его неисправностей и произвести ремонт отдельных элементов. Существует несколько факторов, которые могут привести к выходу генератора из строя:

1. Обмотки перегреваются из-за высоких температур.
2. Происходит короткое замыкание между витками.
3. Корпус генератора поврежден.

Прежде чем приступить к разборке устройства, важно правильно его снять, чтобы не повредить другие детали. Как это сделать без ошибок?

1. Установите автомобиль на смотровую яму или поднимите его на подъемник для удобства работы.
2. Отсоедините «минусовую» клемму от аккумулятора.
3. Уберите штекер, который подключен к выводу под номером 61.
4. Осторожно снимите изоляционный чехол и, используя ключ на 10, отсоедините клемму от вывода под номером 30. Уберите проводку.
5. Снимите ремень генератора ВАЗ-2107.
6. С помощью ключа на 17 открутите гайки и извлеките планку регулировки.
7. Открутите гайку, которая находится снизу, и извлеките втулку и болт.
8. Теперь можно снять сам генератор. Процесс демонтажа завершен.

Разборка генератора ВАЗ-2107 требует внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует снять генератор с автомобиля, открутив крепежные болты и отсоединив провода. Важно запомнить порядок соединений, чтобы избежать ошибок при сборке.

После снятия генератора необходимо аккуратно открутить крышку, используя подходящий инструмент, чтобы не повредить детали. Внутри генератора находятся щетки и ротор, которые также требуют проверки на износ. Специалисты советуют очищать детали от загрязнений и проверять их на наличие повреждений.

При сборке важно следить за правильной установкой всех компонентов и затягивать болты с нужным усилием. Завершив процесс, стоит протестировать генератор на работоспособность, чтобы убедиться в его надежности. Такой подход обеспечит долговечность и эффективность работы устройства.

как разобрать генератор ваз 2107

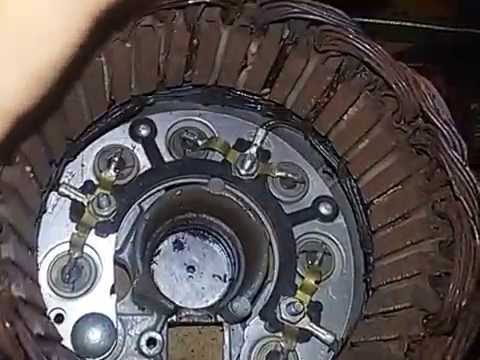

Как разобрать в ВАЗ-2107 генератор

Для быстрой разборки генератора ВАЗ-2107 вам потребуется следующий набор инструментов:

• рожковый или накидной ключ на 19;
• трещотка с удлинителем;
• головки на 8 и 10;
• молоток.

Начинайте разборку генератора, откручивая 4 гайки, которые фиксируют крышку сзади.

После того как гайки будут сняты, следуйте этой пошаговой инструкции:

1. Переверните генератор и аккуратно прижмите концы болтов. Ваша цель – чтобы шляпки крепежей вошли между лопастями шкива, что позволит зафиксировать его в неподвижном состоянии.
2. С помощью ключа на 19 открутите гайку, которая удерживает шкив, предварительно надежно зафиксировав генератор ВАЗ-2107.
3. Затем аккуратно разделите две части устройства, постучав молотком по уху крепежа. У вас должны остаться две части: ротор с шкивом и статор с обмоткой.
4. В роторе находится шкив, который необходимо снять, потянув его на себя.
5. Будьте внимательны – после снятия шкива шпонка может выпасть, поэтому аккуратно извлеките ее и отложите в сторону.
6. Извлеките ротор с подшипником. Если требуется заменить старый ротор на новый, сейчас самое время это сделать. Новый ротор можно приобрести в автомагазинах за 350 рублей. Если вам нужно заменить обмотку и статор, то стоимость составит около 400 рублей.

Интересные факты

Вот несколько интересных фактов о разборке генератора ВАЗ-2107:

1. Структура генератора: Генератор ВАЗ-2107 состоит из нескольких ключевых компонентов, включая ротор, статор и регулятор напряжения. При разборке важно помнить, что ротор может быть довольно чувствительным к механическим повреждениям, поэтому его следует аккуратно извлекать, чтобы не повредить обмотки.

2. Использование специальных инструментов: Для разборки генератора может понадобиться специальный инструмент, такой как съемник подшипников. Это позволяет избежать повреждений при извлечении подшипников и других компонентов. Неправильное использование обычных инструментов может привести к необходимости замены всего генератора.

3. Проверка состояния деталей: При разборке генератора стоит обратить внимание на состояние щеток и коллекторов. Износ щеток может привести к снижению эффективности генератора, а также к его перегреву. Регулярная проверка и замена этих компонентов могут значительно продлить срок службы генератора.

Эти факты помогут вам не только правильно разобрать генератор, но и понять его устройство и важность каждого элемента.

Разборка генератора ваз 2101-2107 ,тонкости и секреты .

Что предпринять, если издает свист ремень

После разборки генератора ВАЗ-2107 можно приступать к устранению возникших неисправностей. Однако не всегда проблема заключается в самом устройстве; иногда причина кроется в других элементах. Например, если вы слышите свист, вызванный трением ремня о шкивы, это может привести к снижению эффективности работы генератора.

При сравнении карбюраторных и инжекторных автомобилей основное отличие заключается в наличии или отсутствии датчика положения коленвала, который обычно снимается при замене ремня. Почему же возникает свист? Существует несколько возможных причин:

1. Неисправность подшипника генератора ВАЗ-2107.
2. Неправильный уровень натяжения ремня.
3. Загрязнение в системе ГСМ.

Как заменить трос капота на ВАЗ-2107

Подтянуть ремень можно самостоятельно, это не так сложно:

1. Используйте ключ на 17, чтобы немного ослабить гайку, которая фиксирует генератор к скобе.
2. Аналогично ослабьте гайку на штоке генератора.
3. Если ручная подтяжка не приносит результата, воспользуйтесь монтировкой.
4. Зафиксировав контролирующую скобу, проверьте натяжение ремня. Для этого прижмите его между коленчатым валом и помпой. Оптимальный прогиб должен составлять от 12 до 17 мм, а расстояние между генератором и помпой не должно превышать 17 мм; значение менее 10 мм также считается критичным. Убедитесь, что обе гайки хорошо затянуты, чтобы избежать самопроизвольного ослабления натяжения.

Если возникла проблема с подшипниками или ремень загрязнен

Если у вас возникла проблема с пробуксовкой устройства в ВАЗ-2107, причиной может быть медленное вращение шкива, что связано с состоянием подшипников. В таком случае стоит заняться их ремонтом. Для этого вам снова понадобится инструкция по снятию генератора и его разборке. Если вы не уверены в своих навыках, лучше не рисковать и обратиться в сервисный центр.

Еще одной причиной неисправности может быть загрязнение на ремне. Полностью очистить его от грязи и пыли бывает непросто, поэтому специалисты советуют заменить старый ремень на новый.

Ниже представлена пошаговая видеоинструкция по правильной разборке генератора ВАЗ-2107:

https://youtube.com/watch?v=WPRxQJC_lIQ

Проверка и замена щеток генератора

Щетки генератора являются одним из ключевых элементов, обеспечивающих его нормальную работу. Они обеспечивают контакт между ротором и статором, что позволяет генерировать электрический ток. Со временем щетки изнашиваются, что может привести к снижению эффективности генератора или его поломке. Поэтому важно регулярно проверять их состояние и при необходимости производить замену.

1. Подготовка к проверке

Перед началом проверки щеток генератора необходимо подготовить рабочее место и инструменты. Вам понадобятся:

• Набор ключей и отверток;
• Мультиметр для измерения напряжения;
• Лампочка для проверки работы генератора;
• Новые щетки (если требуется замена);
• Смазка для контактов.

Также убедитесь, что автомобиль находится на ровной поверхности и выключен зажигание.

2. Снятие генератора

Для доступа к щеткам генератора необходимо снять сам генератор с автомобиля. Для этого выполните следующие шаги:

1. Отсоедините отрицательную клемму аккумулятора.
2. Снимите ремень генератора, ослабив натяжитель.
3. Отключите все электрические разъемы от генератора.
4. Открутите крепежные болты и аккуратно снимите генератор с его места.

3. Проверка состояния щеток

После снятия генератора необходимо открыть его корпус. Для этого открутите винты, удерживающие крышку. Внутри вы увидите щетки, которые могут быть выполнены из углеродного материала. Проверьте их состояние:

• Измерьте длину щеток. Если они короче 5-6 мм, их необходимо заменить;
• Проверьте наличие трещин или других повреждений на поверхности щеток;
• Убедитесь, что щетки свободно двигаются в своих направляющих.

4. Замена щеток

Если щетки требуют замены, выполните следующие действия:

1. Отсоедините старые щетки от контактов, аккуратно их вынимая.
2. Установите новые щетки, убедившись, что они правильно зафиксированы и не мешают движению.
3. При необходимости смажьте контакты специальной смазкой для улучшения проводимости.

5. Сборка генератора

После замены щеток аккуратно соберите генератор в обратном порядке:

1. Установите крышку генератора и закрутите винты.
2. Установите генератор на место в автомобиле, прикрепив его крепежными болтами.
3. Подключите электрические разъемы и установите ремень генератора.
4. Подключите отрицательную клемму аккумулятора.

6. Проверка работы генератора

После завершения всех работ запустите двигатель и проверьте работу генератора. Используйте мультиметр для измерения напряжения на клеммах аккумулятора. Оно должно находиться в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже, возможно, проблема не только в щетках, и стоит проверить другие элементы генератора.

Регулярная проверка и замена щеток генератора помогут избежать серьезных проблем с электросистемой автомобиля и продлить срок службы генератора.

Вопрос-ответ

Сколько должен выдавать генератор ВАЗ 2107 на зарядку аккумулятора?

В норме оно должно быть 13,5-14 Вольт. Напряжение более 14,3 Вольт говорит, что генератор работает на износ.

Сколько стоит перебрать генератор ВАЗ 2107?

От 3 600 руб.

Советы

СОВЕТ №1

Перед началом разборки генератора обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Это поможет обеспечить вашу безопасность и предотвратить повреждение электрооборудования автомобиля.

СОВЕТ №2

Запоминайте порядок снятия деталей и используйте контейнеры для мелких элементов, таких как винты и шайбы. Это поможет избежать путаницы при сборке генератора обратно и сэкономит время на поиски недостающих частей.

СОВЕТ №3

Обратите внимание на состояние щеток и коллекторов во время разборки. Если они изношены, замените их на новые, чтобы обеспечить надежную работу генератора после сборки. Это поможет избежать повторных проблем с зарядкой аккумулятора.

СОВЕТ №4

Используйте подходящие инструменты и следуйте инструкциям по ремонту, чтобы избежать повреждения деталей генератора. Если у вас нет опыта, рассмотрите возможность обратиться к специалисту, чтобы избежать ошибок, которые могут привести к дополнительным затратам.
