В этой статье рассмотрим расположение реле поворотов на ВАЗ-2107. Знание его местоположения поможет диагностировать и устранить проблемы с сигналами поворота, что повысит безопасность на дороге. Это также сэкономит время и усилия при ремонте или обслуживании автомобиля.
Расположение реле поворотов в автомобилях ВАЗ-2107
Для того чтобы быстро и эффективно устранять любые проблемы с реле поворотов на ВАЗ-2107, необходимо знать его местоположение, которое варьируется в зависимости от модификации автомобиля:
- В моделях с инжекторными двигателями реле располагается в подкапотном пространстве, в специально отведенном монтажном блоке;
- В карбюраторных версиях «семерки» реле поворотов может находиться в салоне, за приборной панелью. В этом случае для доступа к устройству потребуется снять торпеду, что потребует значительно больше времени.
Если реле поворотов расположено за приборной панелью, можно попробовать осторожно поддеть ее с помощью отвертки и аккуратно вытянуть на себя.
В некоторых случаях длины проводов может быть достаточно, чтобы извлечь деталь и установить новую.

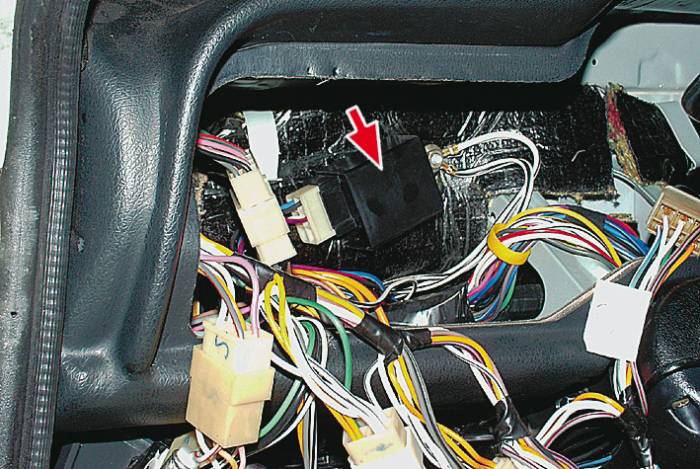

Эксперты отмечают, что реле поворотов на ВАЗ-2107 располагается в салоне автомобиля, в области под приборной панелью. Конкретное место установки — это блок предохранителей, который находится слева от рулевой колонки. Для доступа к реле необходимо снять крышку блока предохранителей. Специалисты рекомендуют перед заменой реле убедиться в его исправности, так как неисправное реле может стать причиной неработающих поворотников. Также важно помнить, что при замене следует использовать только оригинальные или качественные аналоги, чтобы избежать проблем с электрической системой автомобиля. Правильная установка и диагностика реле поворотов обеспечивают надежную работу сигнализации и безопасность на дороге.
Симптомы неисправности реле поворотов
Поворотники, а также реле, отвечающее за их правильное функционирование, играют важную роль в снижении вероятности дорожно-транспортных происшествий во время выполнения маневров. Поэтому крайне важно поддерживать их в исправном состоянии и оперативно устранять любые неисправности.
Существуют несколько признаков, которые могут указывать на неисправность реле поворотов, и их можно заметить даже без специального опыта или диагностики:
- Поворотники не мигают, а горят постоянно. Это может свидетельствовать о поломке электромагнита, который застрял в одном из положений. В таком случае, вероятно, потребуется замена реле;
- Лампы поворотников мигают слишком быстро или, наоборот, слишком медленно. Эта проблема может быть связана с неправильной мощностью ламп, однако стоит также проверить работоспособность реле;
- Поворотники вообще не срабатывают. Причиной может быть перегорание лампочек, обрыв электрического контакта или неисправность предохранителя. Если все эти элементы в порядке, то проблема, скорее всего, заключается в реле поворотов.
Определить, что устройство вышло из строя, довольно просто. Если при активации поворотников не слышно характерных щелчков, это может означать, что реле не функционирует, и его необходимо срочно заменить.
| Местоположение реле поворотов | Описание | Примечания |
|---|---|---|
| Под панелью приборов (слева от рулевой колонки) | Чаще всего реле поворотов находится в блоке предохранителей и реле, расположенном под панелью приборов, ближе к левой стороне. | Может быть прикреплено к металлическому кронштейну или вставлено в специальное гнездо. |
| За блоком предохранителей | В некоторых модификациях реле может быть установлено за самим блоком предохранителей, что затрудняет его визуальное обнаружение. | Для доступа может потребоваться снятие блока предохранителей. |
| В районе центральной консоли | Реже, но встречается расположение реле в районе центральной консоли, ближе к магнитоле или печке. | Обычно это относится к более ранним моделям или нестандартным модификациям. |
Интересные факты
Вот несколько интересных фактов о реле поворотов на ВАЗ-2107:
-
Расположение: Реле поворотов на ВАЗ-2107 обычно располагается под приборной панелью, рядом с блоком предохранителей. Это место выбрано для удобства доступа, но может потребовать некоторого усилия для его нахождения, особенно для новичков.
-
Принцип работы: Реле поворотов работает по принципу временного замыкания и размыкания цепи, что позволяет включать и выключать сигнал поворота с определенной частотой. Это создает характерный мигающий эффект, который сигнализирует другим участникам дорожного движения о намерении водителя повернуть или сменить полосу.
-
Совместимость: Реле поворотов на ВАЗ-2107 может быть совместимо с реле от других моделей ВАЗ, что позволяет владельцам легко находить замену в случае поломки. Однако важно учитывать характеристики реле, чтобы обеспечить правильную работу системы сигнализации.
Эти факты подчеркивают как технические аспекты работы реле, так и его практическое значение для безопасности на дороге.
Как снять реле поворотов
Как уже было сказано ранее, на автомобилях с карбюраторными двигателями для снятия реле поворотов может потребоваться разборка панели приборов. Этот процесс занимает довольно много времени и требует определенного опыта.
Читайте также:
На моделях ВАЗ-2107, оснащенных более современными инжекторными двигателями, замена реле поворотников осуществляется гораздо проще:
- открываем капот и находим монтажный блок;
- определяем местоположение реле;
- аккуратно поддеваем реле и вытаскиваем его вверх;
- отключаем провода, которые соединяют реле с электрической системой автомобиля.
После этого можно быстро установить новую деталь и надежно закрепить ее в монтажном блоке.
Замена реле поворотов на ВАЗ-2107
— это процесс, который может потребоваться в случае неисправности системы сигнализации поворотов. Реле поворотов отвечает за включение и выключение указателей поворота, а также за их мигание. Если вы заметили, что указатели поворота не работают должным образом, возможно, пришло время заменить реле.
Для начала, необходимо определить местоположение реле поворотов. На ВАЗ-2107 реле обычно располагается в салоне автомобиля, в районе панели предохранителей. Чтобы получить доступ к реле, вам потребуется снять крышку предохранителей, которая находится под рулевой колонкой. Важно помнить, что перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания.
После снятия крышки предохранителей вы увидите несколько реле и предохранителей. Реле поворотов имеет характерный вид: это небольшой прямоугольный блок с несколькими контактами. Обычно оно обозначается на схеме, расположенной на внутренней стороне крышки предохранителей. Если вы не уверены, какое именно реле нужно заменить, можно воспользоваться мультиметром для проверки его работоспособности.
Чтобы заменить реле, аккуратно извлеките его из гнезда. Для этого может потребоваться немного усилий, так как реле может быть плотно зафиксировано. После извлечения старого реле установите новое, убедившись, что оно правильно зафиксировано в гнезде. После установки реле рекомендуется проверить его работоспособность, подключив аккумулятор и включив указатели поворота.
Если указатели поворота начали работать корректно, значит, замена реле прошла успешно. В противном случае стоит проверить проводку и другие элементы системы, такие как выключатель поворотов, так как проблема может заключаться не только в реле.
Важно помнить, что при замене реле поворотов на ВАЗ-2107 стоит использовать только качественные запчасти, чтобы избежать повторных поломок и обеспечить надежную работу системы сигнализации поворотов в будущем.
Вопрос-ответ
Как проверить реле поворотов на ВАЗ 2107?
Проверить его просто: если поворотники загораются, но не мигают — реле залипло. Если моргают слишком быстро или редко — внутреннее сопротивление сбилось. Если не работают совсем — либо питание не поступает, либо реле вышло из строя.
Где находится реле поворотов ВАЗ?
Реле поворотов на классике спрятано довольно удобно. Оно находится под панелью приборов, чуть выше педального узла. Если открыть водительскую дверь, встать на колени и заглянуть под торпедо, то можно увидеть небольшой металлический или пластиковый кубик — это и есть реле.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, плоскогубцы и мультиметр. Это поможет избежать лишних поездок в магазин за инструментами в процессе ремонта.
СОВЕТ №2
Обязательно отключите аккумулятор перед тем, как приступить к замене реле поворотов. Это предотвратит случайные короткие замыкания и обеспечит вашу безопасность во время работы с электрической системой автомобиля.
СОВЕТ №3
При поиске реле поворотов на ВАЗ-2107 обратите внимание на его расположение: оно находится в блоке предохранителей под приборной панелью. Если у вас возникли трудности с доступом, используйте зеркало или фонарик для лучшего обзора.
СОВЕТ №4
После замены реле поворотов проверьте работу сигналов и поворотников. Убедитесь, что они функционируют корректно, чтобы избежать неприятных ситуаций на дороге.
