В статье рассмотрим расположение реле дворников в автомобиле ВАЗ-2107. Знание этого элемента важно для владельцев, так как реле отвечает за работу стеклоочистителей. При неисправности дворников быстрое нахождение и проверка реле сэкономят время и средства на диагностику и ремонт. Специалисты поделятся полезной информацией для самостоятельного решения проблем.
Функции реле стеклоочистителя
Дворники на лобовом стекле функционируют благодаря электромотору, который получает напряжение 12В. Однако такая мощность подразумевает значительный уровень постоянного тока. Для уменьшения этого показателя в электрической цепи устанавливается реле модели РС-514, которое регулирует частоту работы стеклоочистителей. Автомобиль ВАЗ-2107 предлагает два режима работы дворников: один — непрерывный, а другой — с паузой в 4 секунды.
Как настраиваются фары на ВАЗ-2107

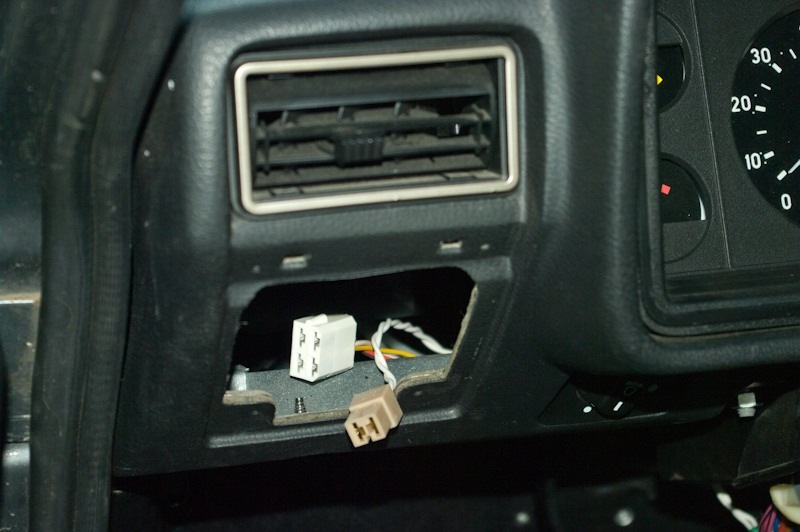

Местоположение реле стеклоочистителей на ВАЗ-2107 вызывает интерес у многих водителей, так как без этой информации починить дворники может быть затруднительно. Механизм расположен под торпедой с левой стороны, ориентируясь на водительское сиденье. Он крепится к кузову автомобиля с помощью двух винтов, которые находятся под обивкой салона. При осмотре реле можно увидеть, что к нему подключена проводка, на конце которой имеется штекер для соединения устройства.
Разъем, предназначенный для подключения штекера, располагается на панели приборов рядом с регулятором гидрокорректора фар. Для выполнения ремонтных работ необходимо получить доступ к нему снизу. Если вы не уверены, что выбрали правильный штекер, отключите его и проверьте, работают ли дворники.
Если рычаг установлен в положение 1, но дворник не активируется, значит, механизм не включен.
Эксперты отмечают, что реле дворников в автомобиле ВАЗ-2107 располагается в салоне, в блоке предохранителей. Обычно его можно найти на панели, расположенной слева от руля, за крышкой, которую легко снять. Это реле отвечает за управление работой стеклоочистителей, обеспечивая их правильную функциональность. При возникновении проблем с дворниками, таких как отсутствие движения щеток или их неправильная работа, специалисты рекомендуют сначала проверить состояние реле. Замена реле, как правило, не требует специальных навыков и может быть выполнена самостоятельно. Однако, если проблема сохраняется, стоит обратиться к профессионалам для более детальной диагностики системы.
Из чего состоит реле стеклоочистителей
Реле стеклоочистителей представляет собой небольшую черную коробочку, к которой прикреплен провод длиной 15 см. При разборке устройства можно обнаружить внутри электрическую плату, на которой размещены различные электронные компоненты. Эти элементы соединяются между собой в соответствии с разработанной конструкторами схемой, которая обеспечивает корректную работу реле.
Чтобы лучше понять устройство реле стеклоочистителей, рассмотрим его основные компоненты:
- Электромагнитная катушка.
- Микроконтроллер модели ХП37.
- Конденсатор.
- Резистор.

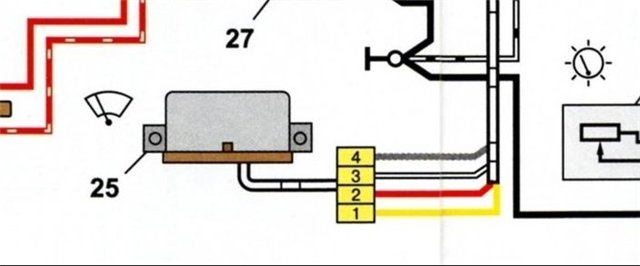

Существует также несколько дополнительных резисторов, однако наиболее значимым является тот, который расположен в правом нижнем углу платы рядом с контроллером. Плата содержит четыре провода, которые передают сигналы от регулятора дворников модели ВАЗ-2107.
| Местоположение реле | Описание | Примечания |
|---|---|---|
| Под панелью приборов | Чаще всего реле дворников (стеклоочистителя) находится под панелью приборов, ближе к рулевой колонке. | Может быть скрыто за декоративными накладками. |
| Блок предохранителей и реле | В некоторых модификациях ВАЗ-2107 реле может быть установлено в общем блоке предохранителей и реле, расположенном под капотом или в салоне. | Ищите схему расположения реле в руководстве по эксплуатации автомобиля. |
| Рядом с моторчиком дворников | В редких случаях реле может быть расположено непосредственно рядом с моторчиком стеклоочистителя, под капотом. | Проверьте проводку, идущую к моторчику. |
Интересные факты
Вот несколько интересных фактов о реле дворников в автомобиле ВАЗ-2107:
-
Расположение реле: Реле дворников в ВАЗ-2107 обычно находится под панелью приборов, рядом с предохранителями. Это место выбрано для удобства доступа, так как реле может потребовать замены или проверки в случае неисправности.
-
Функция реле: Реле дворников не только управляет работой стеклоочистителей, но и обеспечивает различные режимы их работы, такие как интервал, постоянный и быстрый режимы. Это позволяет водителю выбирать наиболее удобный режим в зависимости от погодных условий.
-
Совместимость с другими моделями: Реле дворников, используемое в ВАЗ-2107, также может быть совместимо с другими моделями автомобилей ВАЗ, что облегчает поиск запчастей и ремонт. Это делает его популярным выбором среди автолюбителей, которые занимаются ремонтом своих автомобилей самостоятельно.
Как работает реле дворников
Дворники, установленные на лобовом стекле модели ВАЗ-2107, работают благодаря слаженной работе электромотора, реле, предохранителя, переключателя и источника питания на 12 В. Когда ток поступает на электромагнитную катушку при включении стеклоочистителей, происходит автоматическое подключение подвижного якоря, затем обмотки и, наконец, контактов, расположенных сверху и снизу.
Далее происходит следующее:
- Якорь натягивается до середины, что приводит к размыканию верхних контактов и соединению нижних.
- В начале катушки установлен кронштейн с биметаллической панелью, обмотанной тонкой проволокой, которая передает ток.
- Ток нагревает панель, в результате чего контакты размыкаются.
- Спустя некоторое время панель остывает и возвращается в исходное положение.
- Во время размыкания контактов в катушке уточняется электродвижущая сила (ЭДС).
- Для ограничения электродвижущей силы в механизм встроен резистор, рассчитанный на 62 кОма.
Схема работы реле дворников в ВАЗ-2107 выглядит следующим образом:
- При подаче питания к реле, где контакты замыкаются при активации катушки, электрический двигатель получает питание и начинает свою работу.
- Максимум через 3 секунды биметаллическая панель нагревается и отключает подачу питания на мотор ВАЗ-2107.
- Когда щетки стеклоочистителей возвращаются в исходное положение, панель остывает и снова активируется.
- Основной резистор, который разделяет самонаводящуюся ЭДС, создает задержку, необходимую для обеспечения определенной периодичности работы дворников.
Как осуществить замену реле дворников
Наиболее распространенной причиной неисправностей, связанных с работой дворников, является необходимость замены реле. Как правильно выполнить замену реле, чтобы стеклоочиститель на лобовом стекле ВАЗ-2107 снова начал функционировать?
- Отключите питание.
- Уберите 2 винта.
- Если разъем трудно извлечь из гнезда, его можно аккуратно поддеть отверткой.
Расход топлива на ВАЗ-2107 составляет определенное количество литров на 100 км.
Теперь осталось установить новую деталь и подключить её.
https://youtube.com/watch?v=TOE69jgF-tM
Типичные неисправности реле дворников и их диагностика
Реле дворников в автомобиле ВАЗ-2107 играет ключевую роль в обеспечении правильной работы стеклоочистителей. Однако, как и любое другое электрическое устройство, оно может выходить из строя. Рассмотрим основные типичные неисправности реле дворников и способы их диагностики.
1. Неисправность реле
Одной из самых распространенных проблем является поломка самого реле. Это может проявляться в том, что дворники не работают вообще или функционируют только в одном режиме. Для диагностики необходимо:
- Проверить предохранитель, отвечающий за работу дворников. Если предохранитель сгорел, его замена может решить проблему.
- Снять реле и проверить его на работоспособность с помощью мультиметра. В режиме прозвонки можно определить, замыкаются ли контакты.
2. Плохой контакт
Иногда проблема может заключаться в плохом контакте между реле и проводкой. Это может происходить из-за коррозии или механических повреждений. Для диагностики:
- Проверить все соединения на наличие коррозии и загрязнений. При необходимости очистить контакты и заизолировать их.
- Проверить целостность проводов, идущих к реле. Если есть повреждения, их нужно устранить.
3. Проблемы с кнопкой управления
Иногда неисправность может быть связана не с реле, а с кнопкой управления дворниками. Если кнопка заедает или не возвращается в исходное положение, это может привести к неправильной работе системы. Для диагностики:
- Проверить работу кнопки, подключив ее напрямую к источнику питания и наблюдая за реакцией дворников.
- Если кнопка неисправна, ее следует заменить.
4. Неисправность моторчика дворников
Если реле и кнопка в порядке, но дворники все равно не работают, возможно, проблема кроется в моторчике. Для проверки:
- Подключить моторчик напрямую к аккумулятору, чтобы проверить его работоспособность.
- Если моторчик не запускается, его необходимо заменить.
В заключение, диагностика реле дворников в автомобиле ВАЗ-2107 требует внимательности и аккуратности. Правильное выявление неисправностей и их устранение позволит обеспечить надежную работу стеклоочистителей, что особенно важно в условиях плохой видимости.
Читайте также:
Вопрос-ответ
Как найти реле дворников в автомобиле ВАЗ-2107?
Реле дворников в ВАЗ-2107 обычно расположено в блоке предохранителей, который находится под панелью приборов со стороны водителя. Для доступа к реле необходимо снять крышку блока предохранителей и найти реле, которое обозначено на схеме внутри крышки.
Как проверить работоспособность реле дворников?
Для проверки реле дворников можно использовать мультиметр. Сначала необходимо снять реле из блока предохранителей, затем проверить его на наличие напряжения на входе и выходе. Если напряжение на выходе отсутствует при включенном положении, реле, скорее всего, неисправно и требует замены.
Что делать, если реле дворников не срабатывает?
Если реле дворников не срабатывает, сначала стоит проверить предохранитель, отвечающий за работу системы. Если предохранитель цел, следует проверить само реле и проводку на наличие повреждений. В случае необходимости реле можно заменить на новое, а также проверить моторчик дворников на работоспособность.
Советы
СОВЕТ №1
Перед тем как искать реле дворников, убедитесь, что у вас есть доступ к схеме электропроводки вашего автомобиля. Это поможет вам быстрее ориентироваться в расположении компонентов и избежать лишних манипуляций.
СОВЕТ №2
Реле дворников ВАЗ-2107 обычно находится в блоке предохранителей под приборной панелью. Проверьте все предохранители и реле, чтобы убедиться, что они в исправном состоянии, прежде чем приступать к замене.
СОВЕТ №3
Если у вас возникли трудности с поиском реле, попробуйте обратиться к руководству пользователя вашего автомобиля. В нем часто содержится информация о расположении основных электрических компонентов, включая реле дворников.
СОВЕТ №4
При замене реле дворников всегда отключайте аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля. Это также обеспечит вашу безопасность во время работы.
