Блок предохранителей и реле Ford Focus 2: устройство и особенности

В статье рассмотрим блок предохранителей и реле Ford Focus 2, его расположение и функции. Знание о местоположении блока и типах предохранителей поможет владельцам быстро решать проблемы с электрической системой. Эта информация полезна как опытным автомобилистам, так и новичкам, желающим самостоятельно обслуживать свои автомобили и избегать дорогих ремонтов.

Где находится блок с предохранителями в Фокусе?

Форд Фокус второго поколения можно условно разделить на две категории: автомобили, выпущенные до рестайлинга 2007 года, и модели, обновленные с 2007 по 2011 год. Однако изменения в дизайне не затронули электрические схемы. Автомобиль по-прежнему оснащен двумя блоками, каждый из которых удобно расположен. Расположение блока предохранителей в Форд Фокус 2 достаточно интуитивно:

1. Салонный блок располагается в области ног пассажира. Его можно увидеть под перчаточным ящиком, если немного наклониться. Для извлечения сгоревших предохранителей понадобятся специальные щипцы, так как сделать это руками будет крайне сложно.

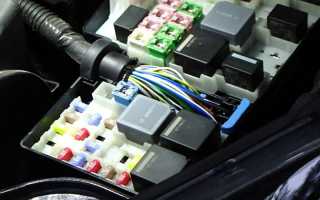

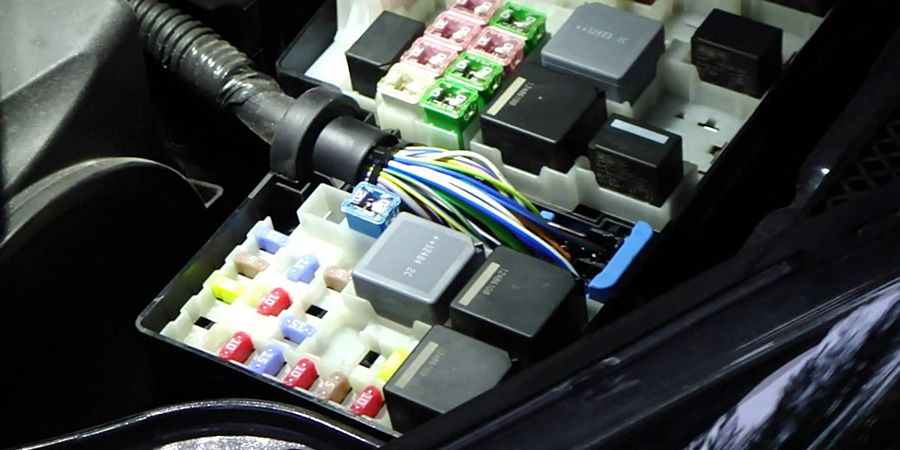

2. Второй блок находится под капотом. Его следует искать с левой стороны, рядом с аккумулятором. Блок представляет собой черную пластиковую коробку с обозначенной схемой сверху, поэтому его легко найти. На оригинальной крышке часто указано расположение предохранителей и их назначение.

На крышке подкапотного блока изображен предохранитель, что облегчает его поиск. Под крышкой предусмотрены крепления для пластикового пинцета и запасных предохранителей, однако в подержанных автомобилях эти пинцеты и запасные элементы могут отсутствовать.

В Фокус 2 используются стандартные ножевые предохранители, которые также называют плоскими или штекерными. Их можно приобрести в любом магазине автозапчастей, но стоит избегать дешевых китайских вариантов. Они могут быстро выйти из строя и даже повредить проводку вашего автомобиля.

Эксперты отмечают, что блок предохранителей и реле Ford Focus 2 играет ключевую роль в обеспечении надежной работы электрической системы автомобиля. Он отвечает за защиту различных компонентов от перегрузок и коротких замыканий, что особенно важно для современных автомобилей с их сложными электронными системами. Специалисты подчеркивают, что регулярная проверка состояния предохранителей и реле может предотвратить серьезные поломки и дорогостоящий ремонт. Кроме того, правильная диагностика и замена неисправных элементов блока могут значительно повысить безопасность и комфорт вождения. Важно помнить, что некачественные или неправильно установленные предохранители могут привести к сбоям в работе электроники, поэтому рекомендуется обращаться к профессионалам для обслуживания.

Какие предохранители и реле Ford Focus 2

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти эти блоки, скорее всего, в вашем автомобиле произошел сбой в работе некоторых электрических компонентов. Водитель может также искать этот блок для проверки состояния и работоспособности предохранителей определенной системы. Важно знать, где находится это устройство, чтобы в экстренной ситуации быстро отреагировать и заменить неисправный элемент. В блоках располагаются не только предохранители, но и реле всех электрических систем.

Основные причины для поиска данного оборудования могут быть следующими:

• некоторые элементы электрической системы перестали функционировать, например, не работают дворники, освещение в салоне или другие компоненты;
• есть подозрения на окисление контакта в одной из цепей, требуется проверить этот модуль;
• возможно, в устройство попала вода, что может вызвать сбои в электрической системе автомобиля;
• поочередно начали выходить из строя определенные системы, подключенные к электрической сети авто;
• в салоне ощущается запах гари – необходимо срочно проверить работоспособность всех устройств в блоке.

Часто неисправность предохранителей можно легко определить, когда одновременно отказывают несколько систем. Например, на одном предохранителе могут быть подключены элементы освещения салона и система энергосбережения. При установке нового электрического оборудования может потребоваться установка новых предохранителей в свободные слоты для обеспечения безопасной работы устройств. Неполадки и короткие замыкания часто возникают из-за неправильного подключения электрооборудования.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей и реле Ford Focus 2:

1. Местоположение блока предохранителей: В Ford Focus 2 блок предохранителей расположен в двух местах: один находится под капотом, а другой — в салоне автомобиля, под приборной панелью. Это позволяет удобно распределить предохранители для различных систем автомобиля, таких как освещение, система управления двигателем и электроника.

2. Индикаторы неисправностей: В некоторых версиях Ford Focus 2 предусмотрены индикаторы на приборной панели, которые могут сигнализировать о сгоревших предохранителях. Это помогает водителю быстро определить проблему и избежать серьезных повреждений электрической системы.

3. Разнообразие реле: В Ford Focus 2 используется множество различных реле, отвечающих за различные функции, такие как управление стеклоочистителями, фарами и системой кондиционирования. Некоторые реле могут быть взаимозаменяемыми, что упрощает процесс ремонта и обслуживания.

Предохранители и реле Форд Фокус 2 (Ford Focus 2) со схемами блоков и обозначением

Типы предохранителей и их обозначения

В салоне автомобиля нумерация блоков начинается с F37, в то время как до обновления модели она начиналась с 100. В моторном отсеке нумерация стартует с F1, и здесь расположены 14 ключевых реле электрической системы, пронумерованных от R1 до R14. Чтобы избежать путаницы в особенностях электрической системы, рекомендуется обратиться к инструкции по эксплуатации вашего автомобиля. Инструкцию можно легко скачать, указав VIN-код.

При установке новых предохранителей обязательно отключите электрическое питание полностью. Если вы планируете заменить реле, лучше всего снять клемму с аккумулятора. В противном случае может произойти короткое замыкание при неправильном подключении. Выбирайте предохранители по цвету, соответствующие тем, что установлены на заводе. Цвет предохранителей указывает на максимальную силу тока, которую они могут выдерживать. Изменение этого параметра может привести к утрате функциональности защитных устройств.

Порядок замены предохранителей в Focus 2

Теперь вы обладаете информацией о расположении предохранителей на Ford Focus 2 и можете самостоятельно устранить основные проблемы с электропроводкой автомобиля. Однако для успешного выполнения этой задачи важно следовать определенному порядку действий. Он достаточно прост, но необходимо строго придерживаться всех этапов.

Для корректного ремонта электрической системы придерживайтесь следующего алгоритма:

1. Остановите автомобиль и убедитесь, что ключ зажигания не находится в замке. Выключите все электрические устройства. Рекомендуется отсоединить клеммы от аккумулятора на время выполнения работ.
2. Найдите блок предохранителей, который может находиться как в салоне, так и в подкапотном пространстве. Осторожно ознакомьтесь с особенностями его установки и способом открытия крышки.
3. Для блока под капотом используйте плоскую отвертку, чтобы аккуратно поддеть верхнюю крышку и снять ее. В случае салонного блока просто откиньте крышку рукой, отщелкнув защелку.
4. Ознакомьтесь с инструкцией, чтобы определить, какой предохранитель отвечает за нужный вам элемент электрической системы. Найдите его по номеру или месту расположения.
5. С помощью специальных пластиковых щипцов аккуратно захватите предохранитель и осторожно вытяните его на себя, совершая легкие покачивающие движения.
6. Проверьте предохранитель на наличие повреждений, чтобы убедиться, что он сгорел. Установите новый предохранитель на место старого, который вышел из строя.
7. Соберите блок обратно, закройте крышку и убедитесь, что все защелки надежно зафиксированы. Проверьте работу устройств с новым предохранителем.

Не рекомендуется заменять реле и другие элементы электрической системы при работающем двигателе или включенном зажигании. Это может привести к подаче чрезмерного напряжения в момент установки нового элемента, что может повредить проводку или даже вызвать пожар.

Предохранители и реле Форд Фокус 3 со схемами и обозначением

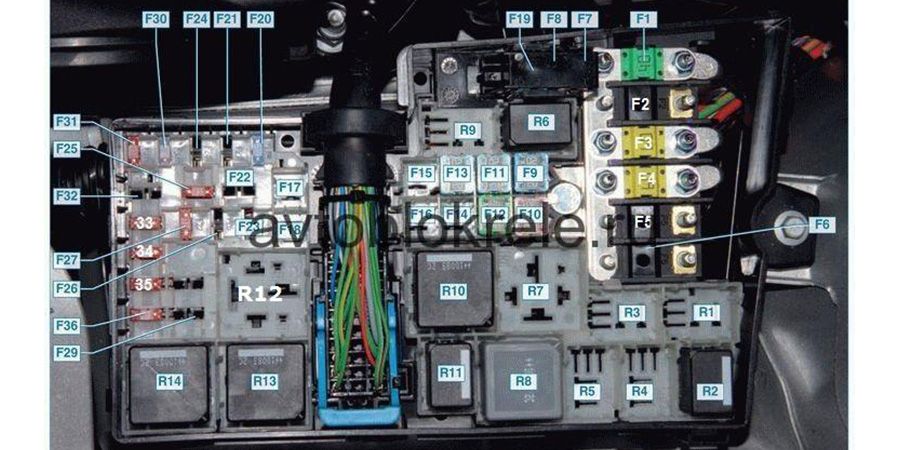

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

№- Ампер- Описание предохранителя
1 — 40 — Охлаждающий электровентилятор двигателя
2 — 80 — Усилитель рулевого управления
3 — 60 — Блок предохранителей внутренний 1
4 — 60 — Блок предохранителей внутренний 2
5 — 80 — Дополнительный обогреватель
6 — 60 — Свечи накаливания (только для дизельных автомобилей)
7 — 30 — Антиблокировочная система, насос динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны динамической стабилизации
9 — 20 — Модуль управления двигателем (PCM)
10 — 30 — Вентилятор климатической системы
11 — 20 — Выключатель зажигания (для стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электромагнитная обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только модели без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складная крыша
18 — 30 — Инверторный усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Дополнительный обогреватель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Дополнительный обогреватель (только для дизельных автомобилей)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая трансмиссия
27 — 10 — Муфта компрессора кондиционера
28 — 10 — Управление свечами накаливания (только для дизельных автомобилей)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая трансмиссия
31 — 10 — Интеллектуальная зарядка аккумулятора
32 — 10 — Автоматическая трансмиссия
33 — 10 — Подогреваемые кислородные датчики (только для бензиновых автомобилей)
34 — 10 — Форсунки, катушки зажигания
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, электрическое сиденье водителя, блок управления крышей (только для автомобилей с съемной крышей)
102 — 10 — Регулятор отопления, рулевая колонка, фильтр твердых частиц дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумулятора
104 — 10 — Система энергосбережения, внутренние освещения
105 — 25 — Обогрев заднего стекла
106 — 20 — Система безключевого доступа
107 — 10 — Питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и навигация)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только для бензиновых двигателей)
112 — 15 — Модули аудиосистемы (питание от аккумулятора)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары
117 — 7,5 — Фонарь для освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажнике
119 — 25 — Дополнительное гнездо питания в багажнике (для автомобилей с модулем буксировки)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123 — 7,5 — Электрообогрев наружных зеркал
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система безключевого доступа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель лобового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время суток
136 — 15 — Насос стеклоомывателя, подогреваемые форсунки
137 — 10 — Динамик для аварийного питания
138 — 10 — Блок управления двигателем, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в старых, так и в новых моделях Ford, вы можете легко выполнить этот простой ремонт самостоятельно. Для этого потребуется всего лишь выполнить несколько простых шагов. Убедитесь, что у вас есть достаточное количество запасных предохранителей, а также подготовьте специальные щипцы для работы с этими компонентами. Обязательно отключите все электрические системы автомобиля перед тем, как приступать к замене реле и предохранителей. В остальном, никаких трудностей у вас возникнуть не должно.

Частые проблемы с предохранителями и реле Ford Focus 2

Ford Focus 2, как и любой другой автомобиль, может сталкиваться с различными проблемами, связанными с предохранителями и реле. Эти компоненты играют ключевую роль в электрической системе автомобиля, обеспечивая защиту от коротких замыканий и перегрузок, а также управляя работой различных электрических устройств.

Одной из самых распространенных проблем является перегорание предохранителей. Это может произойти по нескольким причинам, включая старение предохранителей, перегрузку электрической цепи или неисправность подключаемых устройств. Например, если в автомобиле установлено слишком мощное аудиоустройство, это может привести к перегрузке и, как следствие, к перегоранию предохранителя, отвечающего за питание аудиосистемы.

Еще одной частой проблемой является неисправность реле. Реле могут выходить из строя по причине механического износа или коррозии контактов. Это может привести к тому, что некоторые устройства, такие как фары, дворники или система центрального замка, перестанут работать. Важно отметить, что иногда реле может работать нестабильно, что проявляется в периодических сбоях в работе электрических систем.

Также стоит упомянуть о проблемах с соединениями проводов. Со временем соединения могут ослабевать или корродировать, что приводит к плохому контакту. Это может вызвать сбои в работе предохранителей и реле, а также привести к неправильной работе электрических систем автомобиля.

Для диагностики проблем с предохранителями и реле рекомендуется использовать мультиметр для проверки целостности предохранителей и состояния реле. Если предохранитель перегорел, его следует заменить на новый с аналогичными характеристиками. В случае неисправности реле, его также необходимо заменить, убедившись, что новое реле соответствует спецификациям автомобиля.

Регулярная проверка состояния предохранителей и реле, а также их замена при необходимости, поможет избежать серьезных проблем с электрической системой Ford Focus 2 и обеспечит надежную работу всех электрических устройств автомобиля.

Вопрос-ответ

Где находится предохранитель на Ford Focus 2?

В салоне — под бардачком с правой стороны.

Какой номер предохранителя прикуривателя у Ford Focus 2?

Транспортное средство до рестайлинга имело деталь на 20А и код 39, а после рестайлинга номер предохранителя прикуривателя Форд Фокус 2 сменился на 109.

Советы

СОВЕТ №1

Перед тем как приступать к проверке или замене предохранителей и реле, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Используйте мультиметр для проверки состояния предохранителей. Это позволит вам точно определить, работает ли предохранитель, не снимая его с места. Если мультиметр показывает обрыв цепи, значит, предохранитель необходимо заменить.

СОВЕТ №3

Обратите внимание на маркировку предохранителей и реле в блоке. Обычно на крышке блока предохранителей есть схема, которая поможет вам быстро найти нужный элемент. Это сэкономит время и упростит процесс диагностики.

СОВЕТ №4

При замене предохранителей выбирайте только оригинальные или качественные аналоги, соответствующие номиналу. Использование неподходящих предохранителей может привести к повреждению электрической системы автомобиля.
